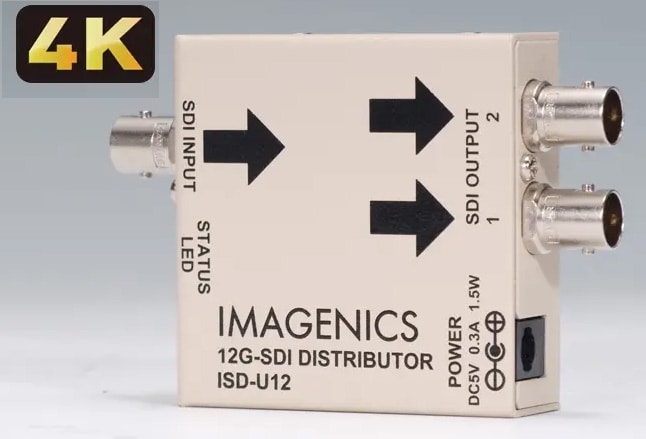

IMAGENICS ( イメージニクス ) / ISD-U12

12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDI、DVB-ASIなどの多規格に対応した1入力2出力分配器です。

■1入力2出力分配器
■対応規格： SMPTE ST 2082-1準拠（12G-SDI） 、SMPTE ST 2081-1準拠（6G-SDI）、
SMPTE ST 424準拠（3G-SDI） 、SMPTE ST 292-1準拠（HD-SDI）、 SMPTE ST 259-C準拠（SD-SDI）
DVB-ASI準拠（270Mb/s）

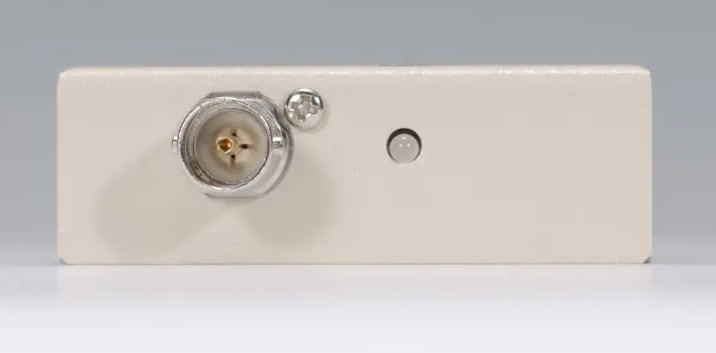

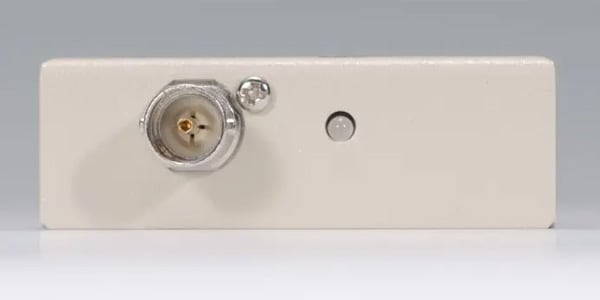

■入力信号： NRZI/NRZ信号 0.8 V(p-p) 75 Ω 1 系統 BNC

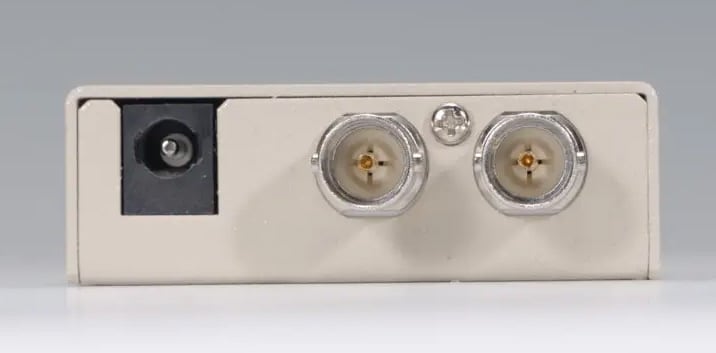

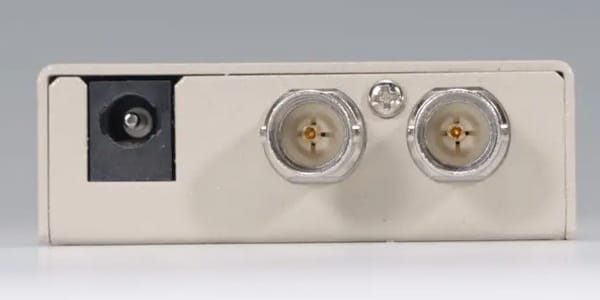

■出力信号 ：NRZI/NRZ信号 0.8 V(p-p) 75 Ω 2系統 BNC
■信号補償距離：
12G-SDI(パソロジカル信号)入力時5.5CUHD同軸ケーブル相当にて80mまで自動補償
6G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて70mまで自動補償
3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて160mまで自動補償
HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて230mまで自動補償
SD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて370mまで自動補償
■その他機能： 2色LEDによる状態表示（電源状態、入力検出状態）
■電源/消費電力 DC 5 V 0.3 A 1.5 W（最大）
■SIZE：60(W)x20(H)x60(D)mm※突起部は含まず）、約160 g（本体のみ）、約 220g（羽型アングルを含む）
