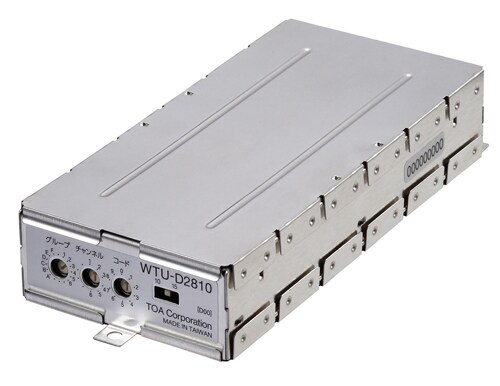

TOA ( ティーオーエー ) / WTU-D2810

水晶制御PLLシンセサイザー方式による800MHz帯デジタルワイヤレスマイクロホン専用の組込機器用プラグイン型チューナーユニットです。チューナーユニット正面の設定スイッチを操作し、30波の中から周波数設定、10パターンのコード設定が可能です。

ワイヤレスチューナーユニット、WA-2800シリーズ対応
＜仕様＞
・電源：DC6-10V（本体から供給）
・消費電流：120mA以下
・局部発振方式：水晶制御ＰＬＬシンセサイザー方式　
・受信周波数：806.125-809.750 MHz (30波のうち1波）
・受信方式：スーパーヘテロダイン方式
・ダイバシティ方式：デジタルトゥルーダイバシティ方式
・アンテナ入力インピーダンス：50 Ω
・受信感度：24dBμV以下（ビットエラーレート1E-5以下）
・SN比：92dB以上(Aカーブ使用） (*1)
・出力：0dB (*2) (0dBFS入力時　負荷4.7kΩ以上)
・歪率：0.5%以下
・コード設定：10パターン切換
・使用温度範囲：-10 ℃～＋50 ℃
・使用湿度範囲：30%～85%RH（ただし結露のないこと）
・仕上：表面処理鋼板
・寸法：60 (W) x 25 (H) x 138.6 (D) mm
・質量：180g
・付属品：設定用ドライバー…１，カラーマーク（１０色）…１
・適合機種：ワイヤレスアンプ：WA-2800、WA-2800CD、WA-2800SC、
　　　　　　壁掛型アンプ：VA-62、VA-122
　　　　　　移動用PAアンプ：KZ-25A、KZ-30A、KZ-65A、KZ-120CD、KZ-120SC、KZ-120SC-H
　　　　　　移動用ＰＡワイヤレスパワードスピーカー：KZ-100WS、
　　　　　　屋外用アンプ：WA-120D

(*1)使用するマイクロホンによる
※出荷時には周波数設定はBA1(806.750 MHz)、コード設定は「0」です。
※TRANTECデジタルワイヤレスシステム（S-D7200-JB、S-D7300-JB他）とは通信できません。
※アナログワイヤレスシステム（WM-1220、WM-1320他）とは通信できません。
※アナログワイヤレスチューナー（WT-1822、WT-1824他）およびデジタルワイヤレスチューナー（WT-D1802、WT-D1804）には使用できません。
