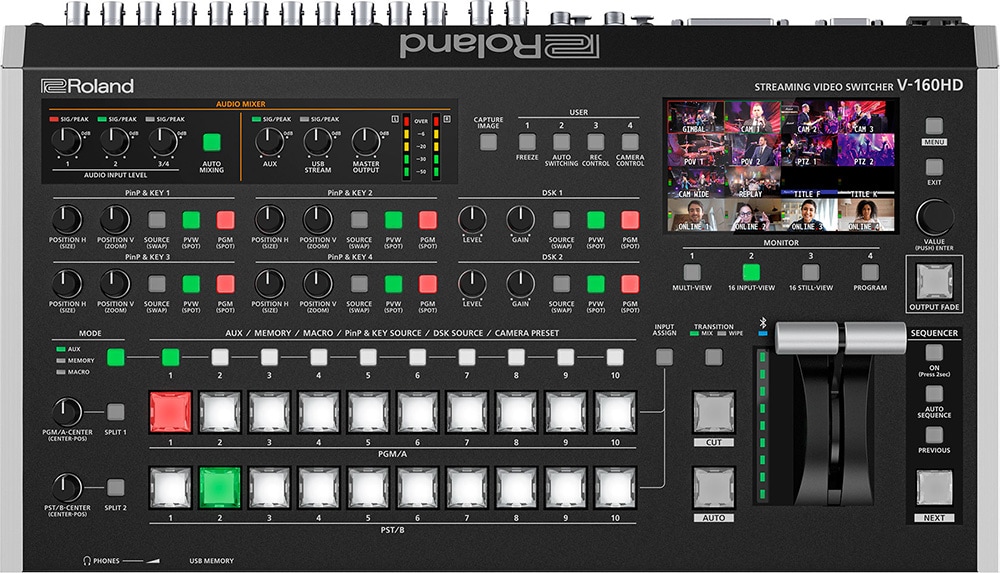

ROLAND ( ローランド ) / V-160HD

USB-CによるPCへの出力に加え、40チャンネルのデジタル・オーディオ・ミキサーを搭載しているので、講義、企業のプレゼンテーションや音楽ライブの配信などに重宝します。

■ストリーミング・ビデオ・スイッチャー
映像
■映像処理：
4:2:2 (Y/Pb/Pr)、8ビット

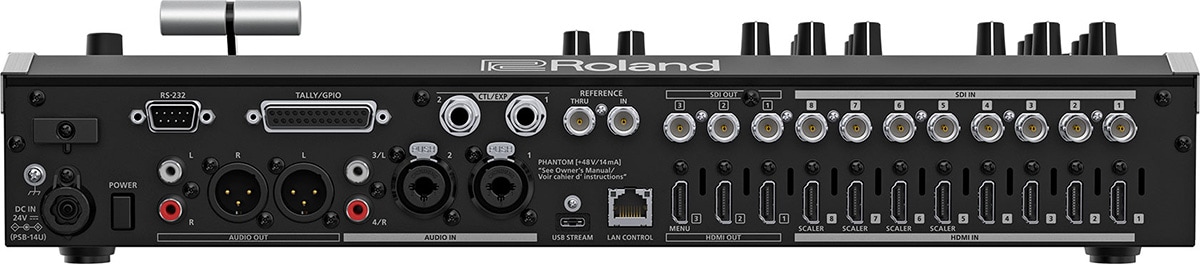

■入力端子：
HDMI 1~4: HDMI タイプA x 4
* HDCP対応
HDMI 5~8: HDMI タイプA x 4
* HDCP対応
* マルチフォーマット対応
SDI 1~8: BNCタイプ x 8
* SMPTE 424M (SMPTE 425M-AB)、292M準拠
■出力端子HDMI 1~3: HDMI タイプA x 3
* HDCP対応
SDI 1~3: BNCタイプ x 3
* SMPTE 424M (SMPTE 425M-AB)、292M準拠
USB STREAM: USB タイプC (TM)
PREIVEW: HDMI タイプA
■入力映像フォーマット：
HDMI 1~4、SDI 1~8
720/59.94p *1、*3
720/50p *1、*4
1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p *2、*3
1080/50i、1080/50p、1080/25p *2、*4
1080/23.98p、1080/24p *2
* インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
*1 システムフォーマット 720p設定時
*2 システムフォーマット 1080i または 1080p設定時
*3 フレームレート 59.94Hz設定時
*4 フレームレート 50Hz設定時
HDMI 5~8
480/59.94i、480/59.94p、720/59.94p、1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p *1
576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p *2
1080/23.98p、1080/24p
VGA (640×480/60Hz), SVGA (800×600/60Hz), XGA (1024×768/60Hz)
WXGA (1280×800/60Hz), SXGA (1280×1024/60Hz)
FWXGA (1366×768/60Hz), SXGA+ (1400×1050/60Hz)
UXGA (1600×1200/60Hz), WUXGA (1920×1200/60Hz)
* リフレッシュ・レートは、各解像度の最大値です。
* CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
* 1920 x 1200/60 Hz: Reduced blanking
* インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
*1 フレームレート 59.94Hz設定時
*2 フレームレート 50Hz設定時
静止画（Still Image）:
Bitmap File (.bmp) 最大 1920 x 1080、24ビットカラー、非圧縮
PNG File (.png) 最大 1920 x 1080、24ビットカラー
JPG File (.jpg) 最大 1920 x 1080、24ビットカラー
* 最大16枚まで内蔵の不揮発メモリーに記憶可能
* USBメモリーに書き出し可能
* PNG アルファチャンネルに対応
■出力映像フォーマット：
HDMI 1~2, SDI 1~3:
720/59.94p *1、*4
720/60p *1、*5
720/50p *1、*6
1080/59.94i *2、*4
1080/60i *2、*5
1080/50i *2、*6
1080/59.94p *3、*4
1080/60p *3、*5
1080/50p *3、*6
*1 システムフォーマット 720p設定時
*2 システムフォーマット 1080i設定時
*3 システムフォーマット 1080p設定時
*4 フレームレート 59.94Hz設定時
*5 フレームレート 60Hz設定時
*6 フレームレート 50Hz設定時
HDMI 3:
1080/59.94p *1
1080/60p *2
1080/50p *3
*1 フレームレート 59.94Hz設定時
*2 フレームレート 60Hz設定時
*3 フレームレート 50Hz設定時

USB STREAM:
1080/59.94p、720/59.94p、640×480/59.94p ※1
1080/29.97p、720/29.97p、640×480/29.97p ※2
1080/50p、720/50p、640×480/50p ※3
1080/25p、720/25p、640×480/25p ※4
*非圧縮(YUV2)と圧縮(Motion JPEG)に対応
*1 フレームレート(USB OUT) 59.94Hz
*2 フレームレート(USB OUT) 29.97Hz
*3 フレームレート(USB OUT) 50Hz
*4 フレームレート(USB OUT) 25Hz
■映像エフェクト
切り替え: カット、ミックス(ディゾルブ/FAM/NAM)、ワイプ(8種類)、スプリット(2種類)
合成: PinP x 4 (四角型、丸型、菱形)、キー x 4 (ルミナンス・キー、クロマ・キー)、
DSK x 2 (ルミナンス・キー、クロマ・キー、アルファ・キー、エクスターナル・キー)
その他: 左右反転、上下反転、静止画キャプチャー、静止画再生、
アウトプット・フェード(音声、映像：白または黒)、
テストパターン出力

音声
■音声処理サンプリング・レート: 24ビット/48kHz
音声フォーマットUSB STREAM (入力/出力): リニアPCM、24ビット/48kHz、2ch
Bluetooth (入力): リニアPCM、24ビット/48kHz、2ch
HDMI IN: リニアPCM、24ビット/48kHz、2ch
HDMI OUT: リニアPCM、24ビット/48kHz、8ch
SDI IN: リニアPCM、24ビット/48kHz、2ch (SMPTE 299M準拠)
SDI OUT: リニアPCM、24ビット/48kHz、8ch (SMPTE 299M準拠)
■入力端子：
アナログ:
AUDIO IN 1~2: コンボ・タイプ(XLR、TRS標準)、
ファンタム電源 (DC 48V、14mA Max)
AUDIO IN 3/L、4/R: RCAピン・タイプ
デジタル:
USB STREAM: USB Type-C (TM)
Bluetooth
HDMI IN 1~8: HDMI タイプA x 8
SDI IN 1~8: BNCタイプ x 8
■出力端子
アナログ:
AUDIO OUT: XLRタイプ
AUDIO OUT: RCAピン・タイプ

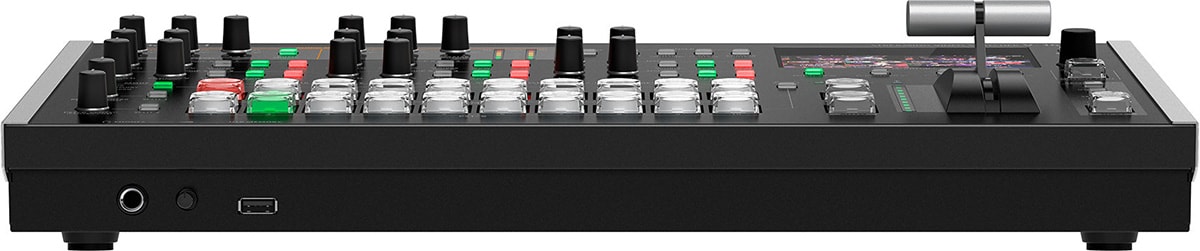

PHONES: ステレオ標準タイプ
デジタル:
USB STREAM: USB Type-C (TM)
HDMI OUT 1~3: HDMI タイプA x 3
SDI OUT 1~3: BNCタイプ x 3
■規定入力レベル：
AUDIO IN 1、2: -60~+4dBu (最大入力レベル: +24dBu)
AUDIO IN 3/L、4/R: -10dBu (最大入力レベル: +10dBu)
■入力インピーダンス：
AUDIO IN 1、2: 9.4kΩ (ANALOG GAIN 0<24dBu)、74.4 kΩ (ANALOG GAIN ≧24dBu)
AUDIO IN 3/L,、4/R: 47 Kω
■規定出力レベル
AUDIO OUT (XLR): +4dBu (最大出力レベル: +24dBu)
AUDIO OUT (RCA): -10dBu (最大出力レベル: +10dBu)
PHONES: 92 mW + 92 mW (32Ω負荷時)出力インピーダンスAUDIO OUT (XLR): 600Ω
AUDIO OUT (RCA): 1Kω
PHONES: 10Ω
■オーディオ・エフェクト：
オート・ミキシング、ディレイ、リバーブ、ハイパス・フィルター、
エコー・キャンセラー、アンチ・フィードバック、ノイズゲート、
ディエッサー、コンプレッサー、イコライザー、ボイス・チェンジャー
マルチバンド・コンプレッサー、リミッター、テスト・トーン出力

その他
■その他接続端子：
USB MEMORY: USB Aタイプ (USBメモリー用)
USB STREAM: USB Type-C (TM) (パソコンやiPadを接続してのリモート用)
Bluetooth: iPadを接続してのリモート用
CTL/EXP:TRS標準タイプ(フット・スイッチ、エクスプレッション・ペダルを接続してのリモート用)
TALLY/GPIO: 25ピンD-subタイプ(メス)(Tally:16、GPI:8)
RS-232: 9ピンD-subタイプ(オス) (外部制御用)
LAN CONTROL: RJ45 100BASE-TX (外部制御用)
Reference IN/THRU: BNCタイプ
* ブラック・バースト(フレームに同期)、
2値同期、3値同期
■その他の機能：
プリセット・メモリー (30個)
マクロ・コントロール(100個)
シーケンサー・コントロール
パネル・ロック
EDID エミュレーター
オート・スイッチング
オート・インプット・ディテクト
スマート・タリー
リモート・カメラ制御
RECコントロール
■Bluetooth：
標準規格Ver 4.2
対応プロファイル:A2DP (Audio)、
GATT (MIDI over Bluetooth Low Energy)
対応コーデック: SBC (SCMS-T方式によるコンテンツ保護に対応)
■ディスプレイ：
4.3インチ TFTカラーLCD:480x272ドット
■電源：ACアダプター
■消費電流：2.5A
■消費電力55W
■動作温度：0 ~ +40℃
+32 to +104 degrees Fahrenheit
■付属品：
スタートアップガイド
ACアダプター
電源コード

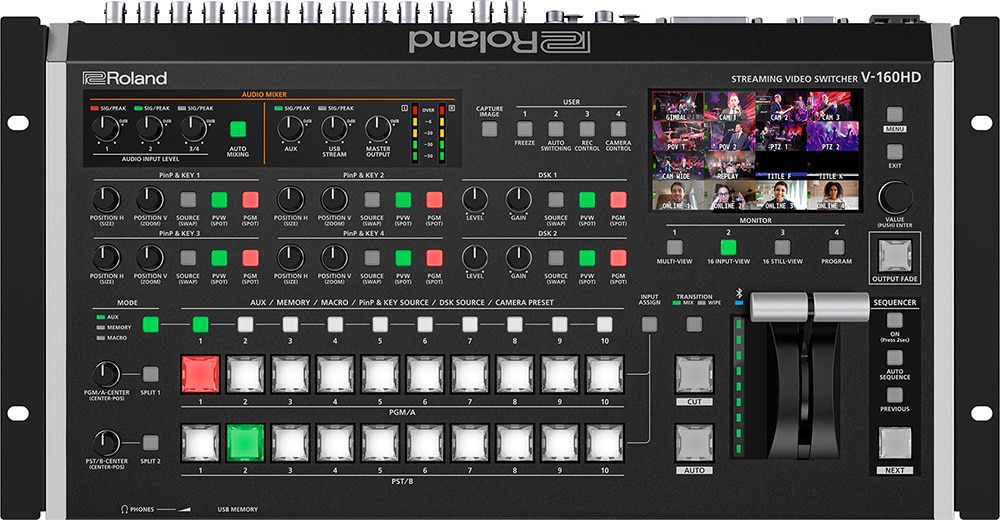

ラック・マウント・アングル x 2
ラック・マウント用ねじ x 6
保証書
ローランドユーザー登録カード
■SIZE: 437(W)x103(H)x253(D)mm 3.9kg (ACアダプター除く)
■SIZE(* ラック・マウント・アングル装着時): 480(W)x103(H)x253(D)mm
