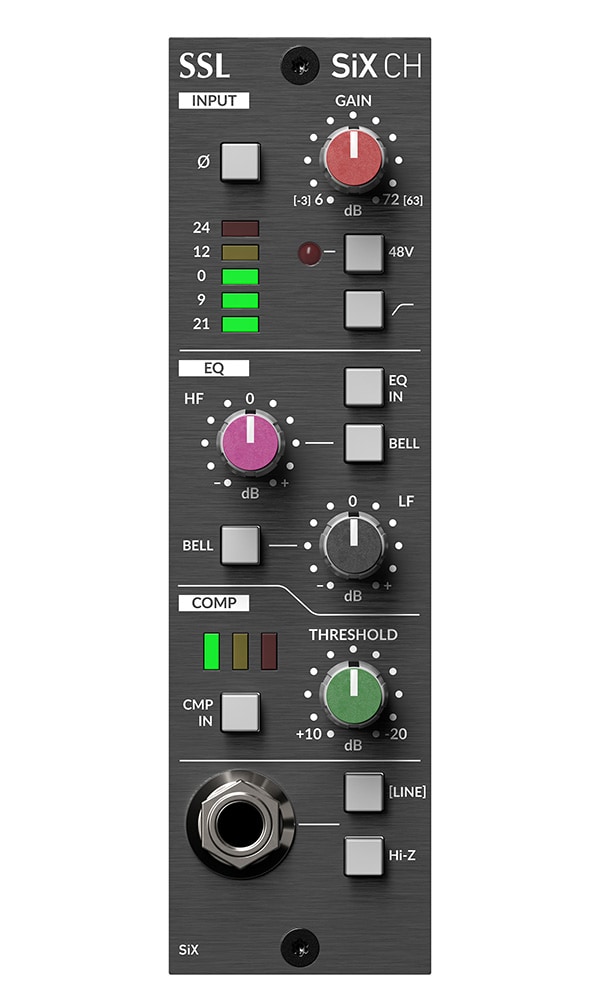

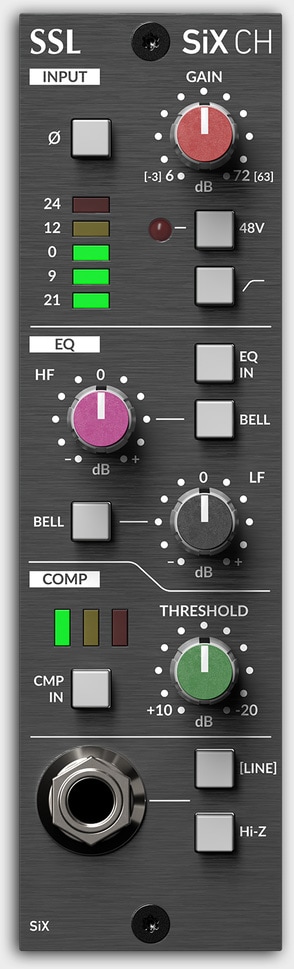

SSL (Solid State Logic) ( ソリッドステートロジック ) / 500 Series SiX Channel チャンネルストリップ・モジュール

SiXコンソールの回路を踏襲した500シリーズフォーマットのチャンネルストリップ。

SSL SiX Channelは、500 シリーズフォーマットのチャンネルストリップで、マイクプリ、Low & High EQ、シングルノブコンプレッサーなど、SSLのSiX コンソールのSuperAnalogue チャンネルを踏襲しています。

■SuperAnalogue Pre-Amp input
広いゲイン範囲、超低ノイズを誇るSuperAnalogue 設計を採用。ラインとマイクの両方にゲインスイッチが搭載され、幅広いソースをカバーします。ライン入力インピーダンスは10kΩですが、Hi-Z スイッチを使用して1MΩに切り替えることでき、外部DI ボックスを必要とせずに、ギターなどのハイインピーダンスのソースも接続可能です。

■EQ
EQ は、3.5kHz と60Hz の穏やかで幅広いストロークの2 バンド設計で、+15dBから-15dBのゲイン範囲を調整可能です。各バンドは、シェルビングカーブとベルカーブを個別に切り替えることができます。ベルカーブは、中心周波数を変更して5kHzと200Hzで動作するため、2つのコントロールの汎用性が高まります。

■コンプレッサー
パワフルで用途の広いパフォーマンスを発揮する、用途の広いワンノブのシンプルなチャンネルコンプレッサーを搭載。ゲインリダクションの量を示す3つのLEDメーターも備わっています。この回路には、Threshold での設定した全範囲で信号レベルを維持するためのオートメークアップゲインが機能します。

■Key Features:
・SuperAnalogue Mic Pre with 48V, Polarity and HPF
・Front Panel TRS Line Input with 1MΩ Hi-Z switch.
・Switched 2 band EQ with indepandantly
・Switched single knob compressor with variable threshold.
・5 frequency selectable High-Pass Filter and Dedicated Output Trim.

■Other Features
・Switched 12 dB/oct, 75 Hz High Pass Filter (HPF)
・Polarity Switch (?) inverts the polarity of the rear XLR Mic Amp rack input.
・A five segment LED meter shows the output signal level in dBu.

■Tech Specs:
・Module signal: Mono
・Pre-Amp Gain: Variable from +6 to +72 dB (Mic), -3 to +63dB (Line)
・Mic Pre EIN: Typically 129dB
・THD+N: <0.0015%
・CMRR: >80dB (Mic), >70dB (Line)
