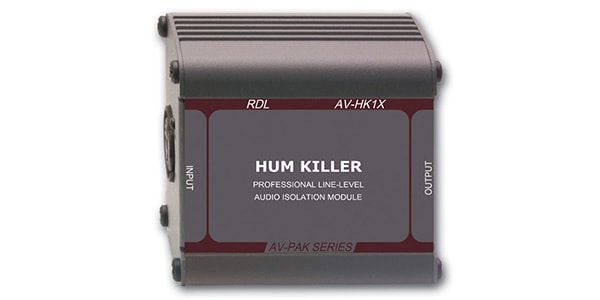

RDL ( アールディーエル ) / AV-HK1X

RDL/AV-HK1Xはバランスのローインピーダンスソースと、ローまたはハイインピーダンス負荷のいずれかで使用するためのモノラルトランス分離モジュールです。

■特徴：
・ バランスラインでの接地絶縁
・ ラインレベルのグラウンドループの除去
・ バランスモノラルガルバニック絶縁
・ 厳しい環境下での絶縁
・ 携帯用或いは永久絶縁用モジュール

■用途：
ＡＶ－ＨＫ１Ｘは、バランスのローインピーダンスオーディオとローまたはハイインピーダンス負荷で使用するための、モノラルトランス絶縁モジュールです。入出力の接続には、金メッキのＸＬＲジャックが設けられています。ＩＮＰＵＴジャックのシールド（ピン１）接続は、音声帯域において、ケースからと出力グラウンド（ピン１）から電気的に絶縁されています。ＯＵＴＰＵＴジャックのシールド（ピン１）接続は、ケースシールドに接続されています。ミキサー、プリアンプやその他プロ用音響機器などのユーザー音源は、ＡＶ－ＨＫ１Ｘ ＩＮＰＵＴに接続します。モジュールの出力は、接地されたオーディオシステムのアンプやミキサーの入力に接続されるべきです。
入力と出力の間のガルバニック絶縁は、スタジオクオリティのオーディオトランスによって提供されます。ＡＶ－ＨＫ１Ｘはサウンドシステム内にハムノイズを生成する "グラウンドループ"接続を切断します。入力コネクターのシールドにより電波干渉に対するシステムの耐性を維持し、無線周波数のグラウンドリターンを提供します。
ＡＶ－ＨＫ１Ｘは携帯用として設計された頑丈な製品です。固定設置のために取付け金具が付属しています。

■仕様：
入力： ノミナル+４ｄＢｕ
出力： ノミナル+４ｄＢｕ
周波数特性： ２０Ｈｚ～５０ｋＨｚ（±０．１ｄＢ）
ＴＨＤ+Ｎ： ０．１５％以下（２０Ｈｚ～２０ｋＨｚ；１５０Ωソース、１０kΩ負荷）；０．００２％＠１ｋＨｚ
外観： ＲＤＬ?Ｄａｒｋ ＵＬＴＲＡＳＴＹＬＥ ?（ダークグレーにベージュのレタリング）
周辺動作環境： ０℃～５５℃
寸法（高さ×幅×奥行ｃｍ）： ４．４５（アンマウント時）、４．９５（マウント時）×７．３７×８．２６
