CLASSIC PRO ( クラシックプロ ) / BDF104

DMXスプリッターと組み合わせ使用することで、DMXケーブルの配線をまとめることが可能です。対になるBDM104と組み合わせて使用可能です。

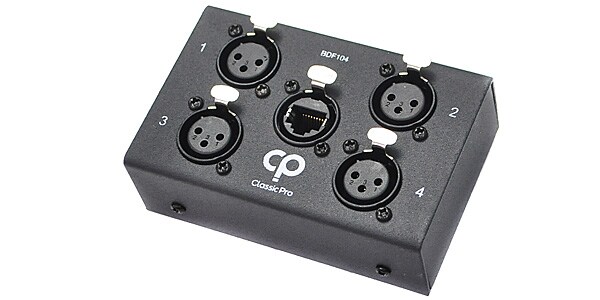

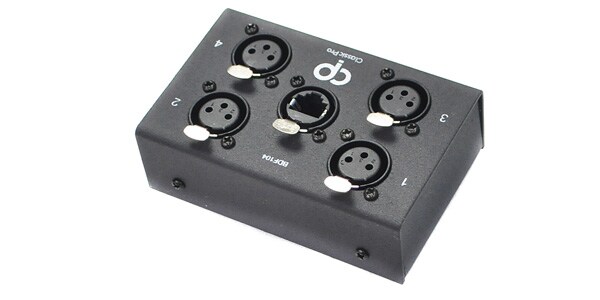

■DMXマルチケーブルボックス

■使用方法
BDM104とLANケーブルで接続し、使用します。BDM104側に入力した信号を同じ数字のBDF104側から出力することが可能です。

商品レビュー

総合評価：(4.0)
レビュー数：2

5		0件
4		2件
3		0件
2		0件
1		0件

2019/03/14

RDM401とも組み合わせできます

投稿者名：hatoya4126 【兵庫県】

アナログマルチ用として購入しました。
ブログ「ＳhinさんのPA工作室」で有名なLANケーブルを使った4chマルチが既製品で入手できるとは、記事を見ながら自作した身には隔世の感があります。
ノイトリックのAシリーズそっくりさんのレセプタクルコネクタは本家に比べ精密感に欠けるものの実用範囲の印象です。
今回立ち上げ側にはケーブル削減のためスネークタイプのRDM401を購入しましたが問題なく使えます。
以下の組み合わせでチャンネルが揃います。
1 -＞緑
2 -＞青
3 -＞赤
4 -＞黄

レビューID：90510

参考になった人数：2人

参考になりましたか？

2018/10/05

オーディオマルチケーブルとして

投稿者名：みっちゃ【東京都】

オーディオマルチケーブルとして使うために購入しました。
調べたところピン配は
ｃｈ－hot-cold の順
1-5-4
2-1-2
3-3-6
4-7-8
と、某サイトの記事とは違っているようです。
しかし、それぞれツイストペアでチャンネルを構成されているので、cat7など各ペアにシールドがされていて、アース接点が付いたケーブルならオーディオマルチとして使えます。
コネクターは基盤直付けなので、チャンネルを入れかえるのは大変ですが、他人と互換性を問わなければこのまま使うのがいいでしょう
コネクター自体はノイトリック類似品ですが、下記組み合わせで使ってみましたが、ゆすってもノイズも出ずファンタム電源も問題なかったです。
自作するより安いですが、納期は1カ月待ちました。
使用組合せ
https://www.soundhouse.co.jp/products/detail/item/244369/
https://www.soundhouse.co.jp/products/detail/item/56213/
https://www.amazon.co.jp/gp/product/B00SV18FSE/ref=oh_aui_search_detailpage?ie=UTF8＆psc=1
追伸）
イーサコンのロックがすぐに壊れました。
ノイトリックのイーサコンは刺さるけれども、ロックしません。
最初は「カチッ」って言ったんだけど。。。
