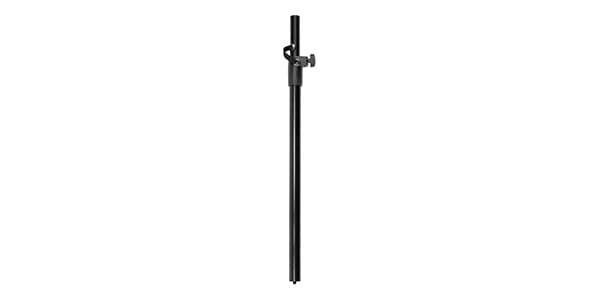

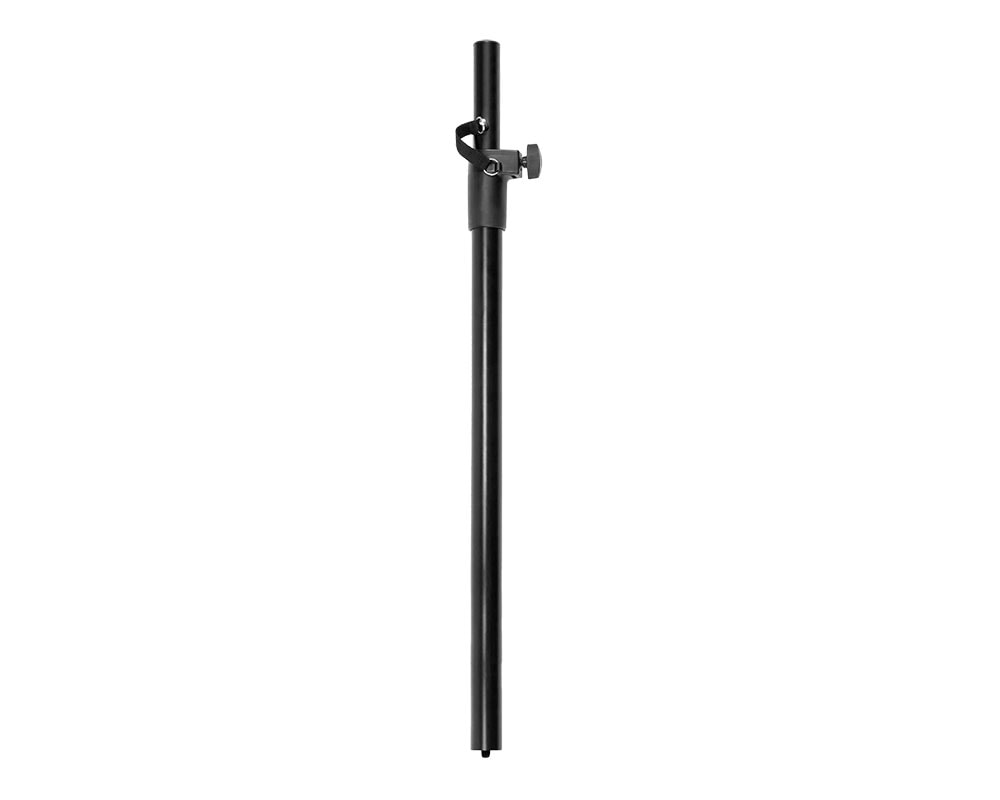

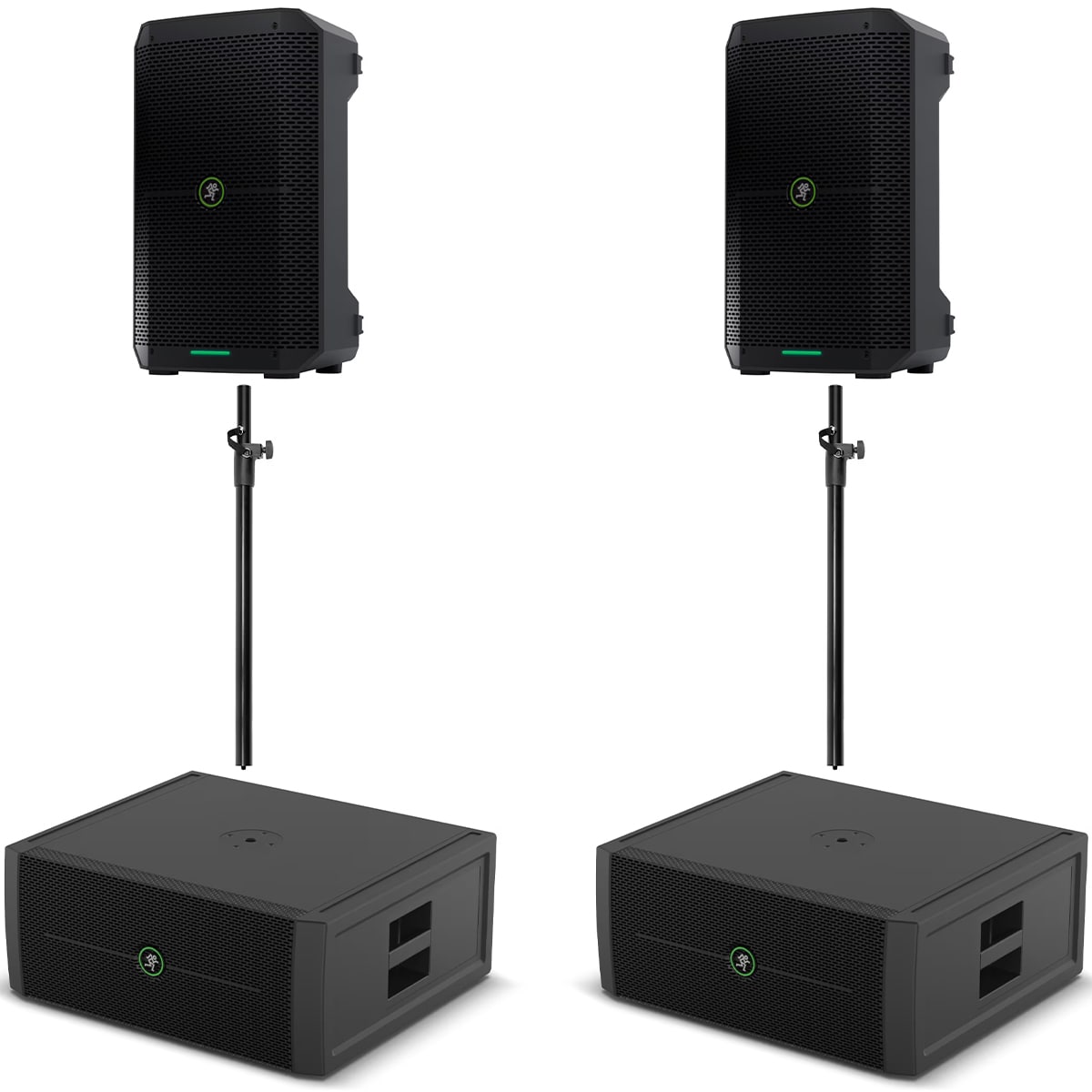

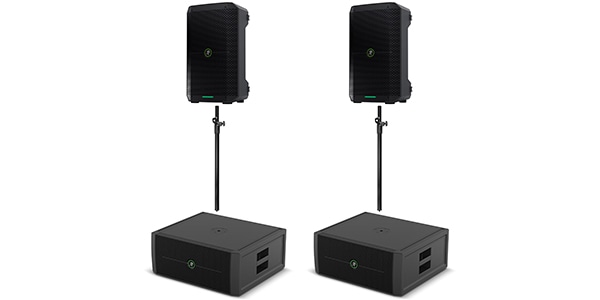

MACKIE ( マッキー ) / Thump GO x2 + ThumpSUB GO x2 + SPM400 x2 セット

小規模クラブや盛り上がるカラオケパーティーに最適なセットアップです。ここでは、ProFX10 GOミキサーをThumpSub GOサブウーファーに直結し、さらにそのサブウーファーを2台のThump GOラウドスピーカーに接続します。

手順は簡単です。ProFX10 GOミキサーのL/R出力をThumpSub GOサブウーファーのCh.A/Ch.B入力に直接つないでください。続いて、サブウーファーの出力ジャックを2台のThump GOラウドスピーカーそれぞれのCh.1入力に接続してください。

ここでは、サブウーファーのHigh Pass ModeをHigh Passに設定してください（スイッチを下側）。サブウーファーと両方のラウドスピーカーのゲインつまみはユニティゲインに合わせてください（12時位置、真上を指す）。

さらに、Mic/Lineスイッチは解除し［Line］にしてください。なお、“U”（Unity）の目盛りはあくまで目安であり、状況に応じて上げ下げが必要になる場合があります。さらに、この図のすべての製品は商用電源でもバッテリーでも動作します。近くに電源があるかどうかを気にせず̶̶あるいは全くなくても̶̶フルPAでキャンプを楽しんでください。

Small Club Systemでは物足りなかったかもしれません。わかりました、ではThumpSub GOサブウーファーをもう1台追加してください。Large Club Systemへようこそ。ここでは、ProFX10 GOミキサーを2台のThumpSub GOサブウーファーに直接接続し、さらにそれぞれを2台のThump GOラウドスピーカーへ接続します。

手順は簡単です。ProFX10 GOミキサーのL/R出力を、各ThumpSub GOサブウーファーのCh.A入力に直接つないでください。次に、各サブウーファーのCh.A出力ジャックを、それぞれのThump GOラウドスピーカーのCh.1入力へ接続してください。

ここでは、サブウーファーのHigh Pass ModeをHigh Passに設定してください（スイッチを下側）。サブウーファーとラウドスピーカーのゲインつまみは、どちらもユニティゲインに合わせてください（12時位置、真上を指す）。さらに、Mic/Lineスイッチは解除し［Line］にしてください。“U”（Unity）の目盛りは目安です。状況により上げ下げが必要になる場合があります。

さらに、この図のすべての製品は商用電源でもバッテリーでも動作します。近くに電源があるかどうかを気にせず̶̶あるいは全くなくても̶̶フルPAでキャンプを楽しんでください。

もっと低域が欲しいですか？お任せください！ミックスにThumpSub GOサブウーファーをさらに2台追加してください。DJシステムへようこそ！あなたが夜の真ん中でノリノリの曲を流し、観客を踊らせ、あなたの最高のセレクションに耳を傾けている様子を思い浮かべてください。

ここでは、ノートPCがDJコントローラーに接続されています。Mackie MC-350ヘッドホンのセットは、DJコントローラーのPhonesジャックに接続されています。

DJコントローラーのL/R出力を、2台のThumpSub GOサブウーファーのCh.A入力に接続してください。各ThumpSub GOサブウーファーのCh.A出力を、上側の各ThumpSub GOサブウーファーのCh.A入力に接続してください。その後、各サブウーファーのCh.A出力ジャックを、各Thump GOラウドスピーカーのチャンネル1入力に接続してください。

重要‒下段のThumpSub GOサブウーファー：

High Pass Modeスイッチが解除（up、Full Range）になっているか確認してください。今回はラウドスピーカーではなく追加のThumpSub GOサブウーファーへ接続するため（ラウドスピーカーの場合はHigh Pass、スイッチ有効）です。

重要‒上段のThumpSub GOサブウーファー：

High Pass Modeスイッチが有効（down、High Pass）になっているか確認してください。今回は追加のThumpSub GOサブウーファーではなくラウドスピーカーへ接続するため（サブウーファーの場合はFull Range、スイッチ解除）です。

サブウーファーとラウドスピーカーのゲインノブは、ユニティゲイン（12時位置、真上を指す）に設定してください。

さらに、Mic/Lineスイッチは解除［Line］にしてください。これらの「U」（ユニティ）のマークは目安であり、上げたり下げたりする必要がある場合がありますので覚えておいてください。

ThumpSub GOサブウーファーは、全入力を出力するアウトプットジャック経由でデイジーチェーン接続に対応しています。信号ソース（例：ミキサーの出力）をインプットジャックに挿し、当該サブウーファーのアウトプットジャックを次のサブウーファーのインプットジャックへつないでください。以降も同様に接続し、複数のThumpSub GOサブウーファーをデイジーチェーンしてください。デイジーチェーンの図解は上図を参照してください。

NOTE: 追加のThumpSub GOサブウーファーに接続するため、High Pass Modeスイッチが解除（up、Full Range）になっているか確認してください。ラウドスピーカーへ接続する場合はHigh Pass（スイッチ有効）になります。なお、メインボリュームノブはユニティ（12:00）に設定されています。これは目安であり、必要に応じて上げたり下げたりしてください。
