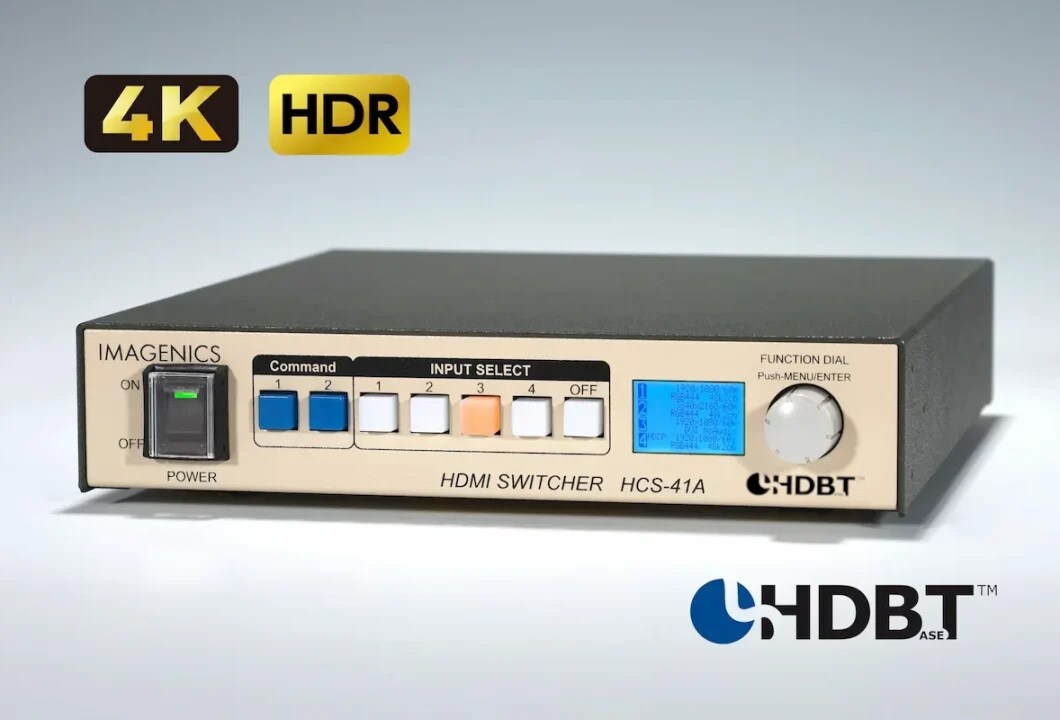

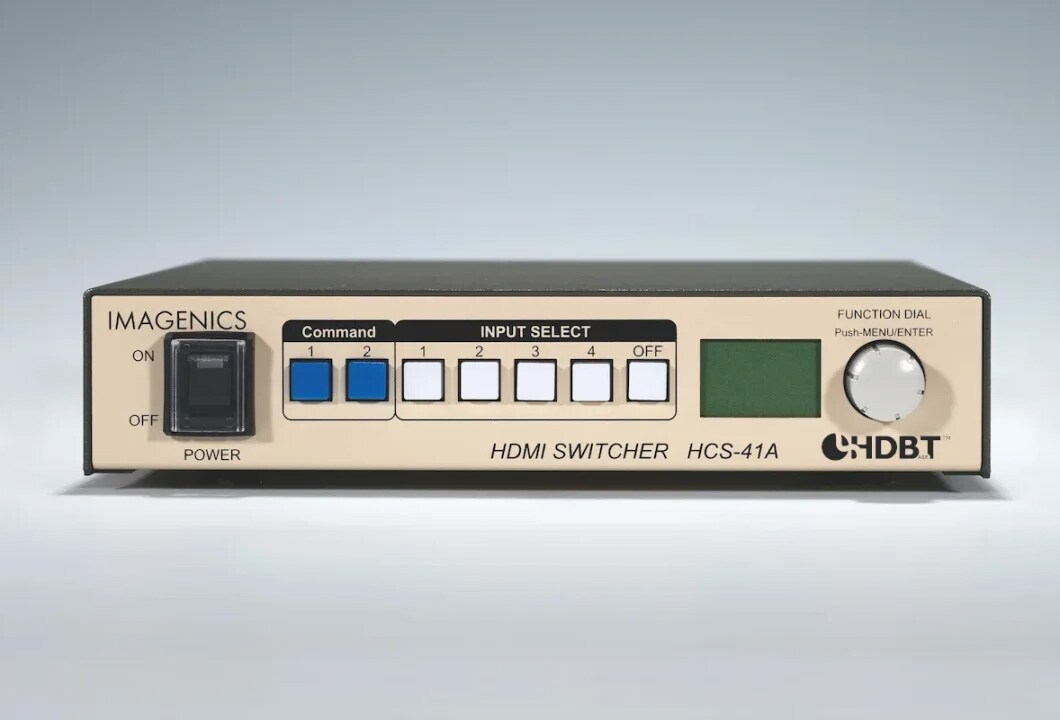

IMAGENICS ( イメージニクス ) / HCS-41A

＜＜2025年11月発売！＞＞HDMI2.0(18G)、HDCP2.2に対応した4入力1出力のHDMIスイッチャー。HDMI出力端子とHDMI2.0(18G)対応版HDBaseT出力端子を搭載、各入力エンベデッド音声入力端子、出力にもディエンベデッド音声出力を備えます。

■4KHDMIスイッチャー
■CAT5e/6送信器・コマンド出力機能内蔵
■映像信号方式：HDMI2.0(18Gbps)HDCP2.2/1.4対応
■デジタル映像入力：
HDMI-A19ピンコネクタ4系統(CEC対応、HEC・ARC非対
■入力ケーブル補償範囲
4K60(422、444)等18Gbpsまでの映像～10m(イメージニクス社製、HDP-HDP10m使用時)
4K30、60(420)等10.2Gbpsまでの映像～20m(イメージニクス社製、HDP-HDP20m使用時)
1080@60p等6Gbpsまでの映像～30m(イメージニクス社製、HDP-HDP30m使用時)
※イメージニクス社製、指定製品からの出力信号の場合です。他社製品からの出力信号の場合を除きます。
■デジタル映像出力：HDMI-A19ピンコネクタ1系統(CEC対応、HEC・ARC非対応)
■出力ケーブル長範囲：
4K60(422、444)等18Gbpsまでの映像～3m(イメージニクス社製、UHP-3使用時)
4K30、60(420)等10.2Gbpsまでの映像～5m(イメージニクス社製、UHP-5使用時)
1080@60p等6Gbpsまでの映像～10m(イメージニクス社製、HDP-HDP10m使用時)
1080@60p等6Gbps(イコライザーON時)～15m(イメージニクス社製、HDP-HDP15m使用時)
※表示機器側の受信感度にも影響され、これより長短する場合があります。
■CAT5e/6映像出力：
HDBaseT3.0信号RJ-451系統
■CAT5e/6伝送距離：
4K60(422、444)等18Gbpsまでの映像～100mCAT6A(AWG23U/FTP)使用時
4K60(422、444)等18Gbpsまでの映像～80mCAT6A(AWG24F/UTP)使用時
4K60(422、444)等18Gbpsまでの映像～70mCAT5e/6(AWG24F/UTP)使用時
1080@60p等4.74Gbps(ロングリーチモード時)～150mCAT5e/6(AWG24F/UTP)使用時
※イメージニクス社製、CRO-UHE30RXを使った場合の延長距離です。
■アナログ音声入力：
20kΩ不平衡2ch4系統(φ3.5mmミニステレオジャック)
音声最大入出力レベル+6dBV(0dBFS)
■アナログ音声出力：
470Ω不平衡2ch2系統(φ3.5mmミニステレオジャック)
音声最大入出力レベル+6dBV(0dBFS)
■音声エンベデッド：
24bit、～192kHz2chLPCM(サンプリング周波数はHDMI入力の音声に同期)
■音声デエンベデッド：
16～24bit、～192kHz2chLPCM
■ネットワーク端子：
RJ-458ピンコネクタ1系統
10Base-T/100Base-TX/1000Base-TTCP、UDP
HDBaseTでの延長用およびHCS-41A本体制御用(HTTP、PJLink他)
■USB端子：
MicroUSBType-Bコネクタ1系統
USB2.0HighSpeed
HDBaseTでの延長用およびHCS-41A本体制御・メンテナンス用(CDC)
■シリアル端子：
D-sub9ピンオス1系統
RS-232C準拠
HDBaseTでの延長用またはHCS-41A本体制御用
■パラレル端子：
アンフェノール24ピンメス1系統
本体パネルのボタンに連動した接点、タリー(各7系統)
タリー用電源5V、500mA
■電源：
AC100V50Hzまたは60Hz
消費電力：最大30W
■SIZE：210(W)x44(H)x230(D)mm※突起物を除く
■質量：約2.5kg
■付属品：国内専用電源ケーブル(3P-3SL3P-2P変換プラグ付)1本
HDMIケーブル抜け止めキット(CL-2)5セット
USBケーブル抜け止め金具(CL-1)と結束バンド1セット
