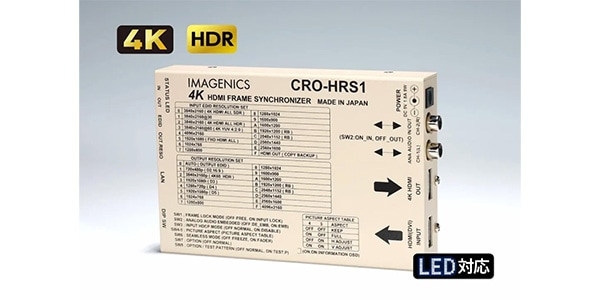

IMAGENICS ( イメージニクス ) / CRO-HRS1

＜＜2026年1月発売！＞＞HDMI2.0/1.4およびHDCP2.2/1.4規格に準拠したフレームシンクロナイザーです。各種4KHDR映像やHDCP規格に対応し、イメージニクス社製HDMIスイッチャーとの組み合わせによりフリーズ型ほか複数のシームレス繋ぎに対応します。

■4KHDMIフレームシンクロナイザー
■入力HDMI信号
TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25MHz～600MHz(TMDSクロック25MHz～340MHz)
4K、D1～D5相当のHDMI信号および、640x480～4、096x2、160までのPC信号にも自動対応
HDMI信号において、データレート18Gbpsまでの最大36ビットディープカラー信号とHDR10信号に対応
HDMI入力端子：HDMI-A19ピンコネクタ1系統(HDMI1.4、2.0HDCP1.4、2.2対応、DVI信号入力可能)
■入力ケーブル補償範囲：
PC(VESA)、D5など6Gbpsまでの映像～30m※イメージニクス社製、HDP-HDP30mHDMIケーブルにて
4K30、60(420)など10.2Gbpsまでの映像～20m※イメージニクス社製、HDP-HDP20mHDMIケーブルにて
4K60(422、444)など18Gbpsまでの映像～10m※イメージニクス社製、HDP-HDP10mHDMIケーブルにて
(※イメージニクス社製、の指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます。)
■出力HDMI信号
HDMI1.4、2.2規格準拠(HDR対応可、HDCP1.4、2.0対応)またはDVI1.0規格準拠信号(HDCP1.4対応)
HDMIからの出力解像度は、取得EDIDによる自動設定または手動による固定設定が可能、初期値の垂直は全て59.94Hz
RGB.L、RGB.F、YUV444、YUV422、YUV420(4K60のみ)の8bit/Cまたは10bit/C変換出力が可能
4、096x2、160、3、840x2、160(4K)、2、560x1、600、2、560x1、440、2、048x1、152、1、920x1、200、1、920x1、080(D5)、1920x1、080i(D3)、1、680x1、050、1、600x1、200、1、600x900、1、440x900、1、400x1、050、1、366x768、1、360x768、1、280x1、024、1、280x800、1、280x768、
1、280x720(D4)、1、024x768、800x600、720x480(D2:16:9)、720x480(D2:4:3)、720x480i(D1:16:9)、720x480i(D1:4:3)、640x480
■遅延時間：
HDMIの通常の映像遅延は出力映像フレーム周期の基本2～3フレームです。(約34ms～約50ms)
入力フレームロック機能を使用した場合は、約1フレームの固定遅延となります。(約17ms)
入力フレームロック機能は、マルチ画面システム構成時の映像遅延合わせに有効です。
90度系回転利用時は、1フレーム(約17ms)加算されます。
音声遅延は、2chステレオ音声時のみ42ms固定です。
その他の音声(マルチチャンネルPCMや圧縮、HBR音声含む)ではアクティブパススルー方式(遅延1ms以下)となります

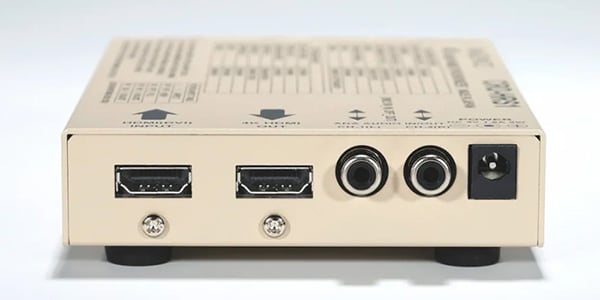

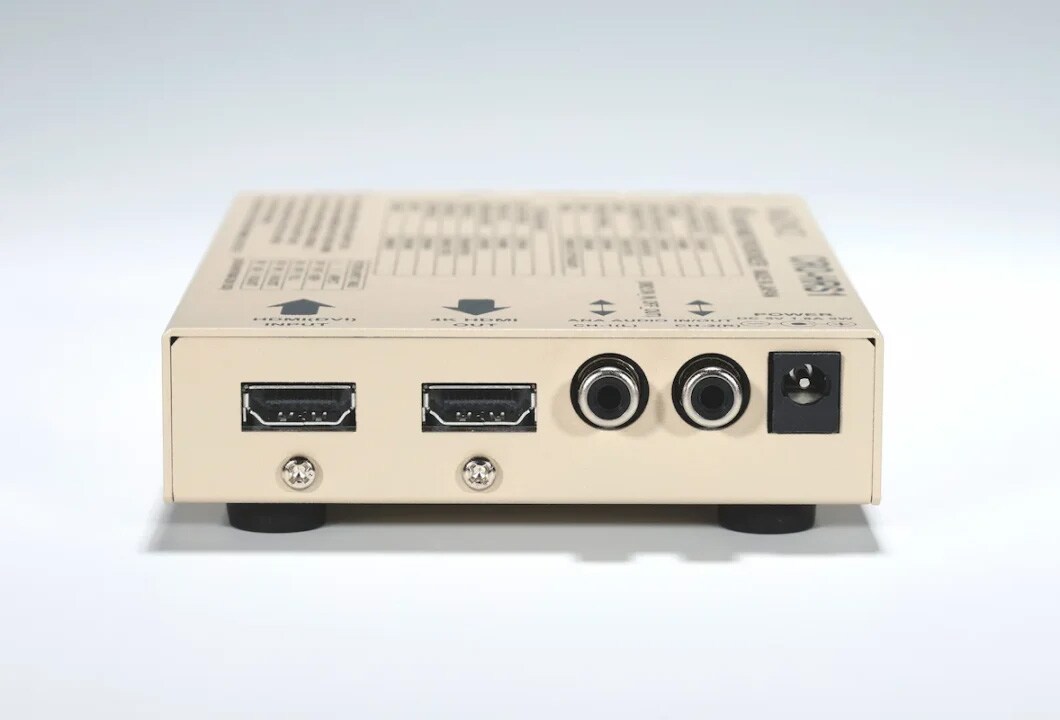

■アナログ・エンベデット・デエンベデット音声入出力信号
アナログ入力音声信号：-10dBu約47kΩ不平衡2チャンネル1系統RCA端子x2(エンベデット設定時)
アナログ出力音声信号：-10dBuローインピーダンス不平衡2チャンネル1系統RCA端子x2(デエンベデット設定時)
※アナログ音声エンベデット機能とデエンベデッド機能は、DIP-SWの2番による選択式。CH-1(L)とCH-2(R)のみ。
※デエンベデッド機能はHDMI音声がリニアPCM方式の場合のみ、圧縮音声系はデエンベデッド不可
■内蔵EDIDエミュレーション機能：
出力HDMI端子または、15種の本機内蔵の解像度データを選択使用するかを、
EDIDROT-SWまたは外部制御から選べます。

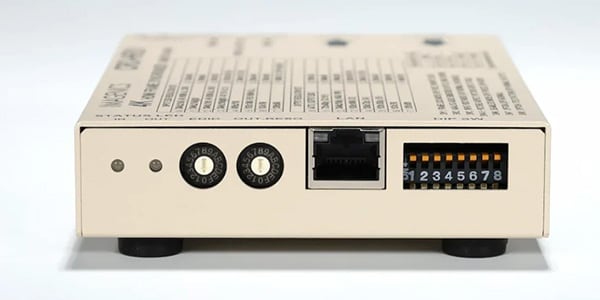

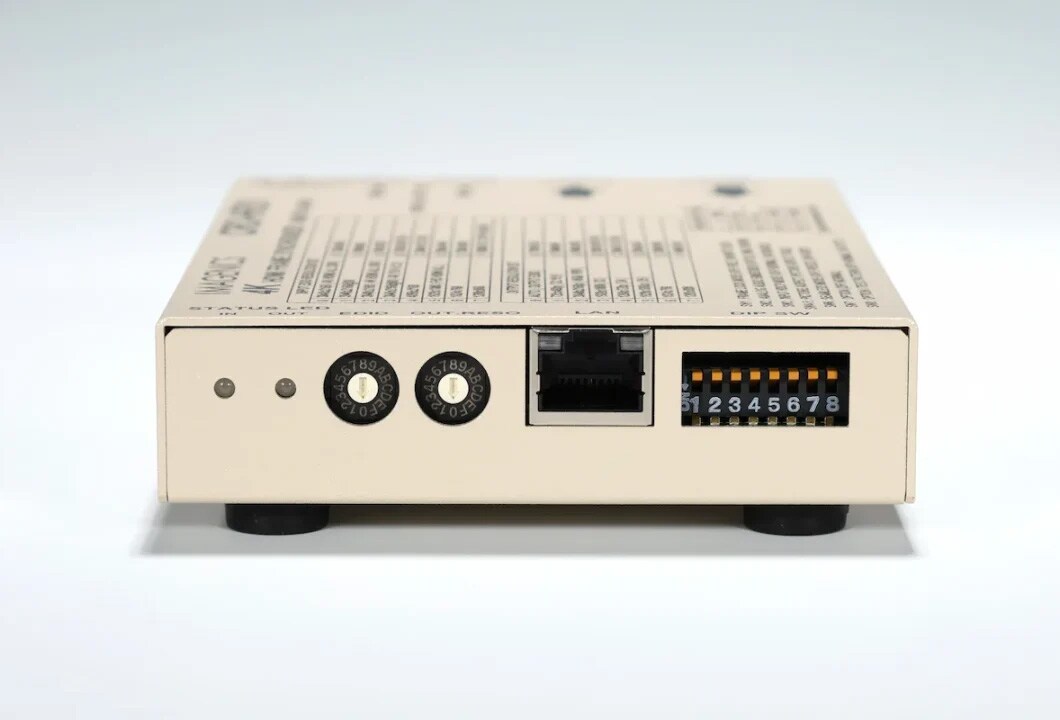

■外部制御：
10BASET-T、 100BASE-TX(自動判定)RJ451系統。
(工場出荷設定時のアドレスはIP:192.168.2.222PORT:01300です。)
■その他の機能：
入出力HDMI信号状態の各2色発光LEDでの表示、内蔵テストパターン・トーン発生機能
オンスクリーン表示によるインフォメーション機能、4KHDR映像からSDR映像への自動変換機能
0.01%単位での映像の任意位置切り出し拡大表示機能(マルチ画面対応)
映像の任意サイズへの縮小機能、映像の左右上下反転機能、映像の90度単位での回転機能
出力映像のトリミング機能、フリーズ型・ブラック型・フェード型・フリック型のシームレス繋ぎ機能
出力HDMI信号のカラー方式指定機能(外部制御からのみ)、外部制御からのHDMI出力ON/OFF機能
入力HDMI映像への出力映像のフレームロック機能(マルチ画面構成用)
出力垂直周波数の0.01Hz単位でのオフセット機能、オンスクリーンによるオーバーヒート警告表示機能、ほか。
■電源/消費電力：DC5V1.8A/9W
■SIZE：100(W)x25(H)x150(D)mm※突起物は含まず/約550g
■付属品：
AC100V27VA50Hz・60Hz国内専用ACアダプタ1台(5V4A出力ロック付き)
HDMI抜け止め金具(CL-2)2個
"
