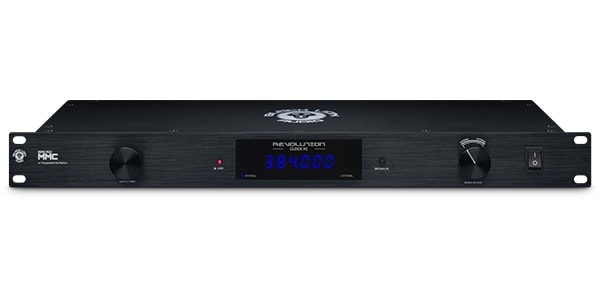

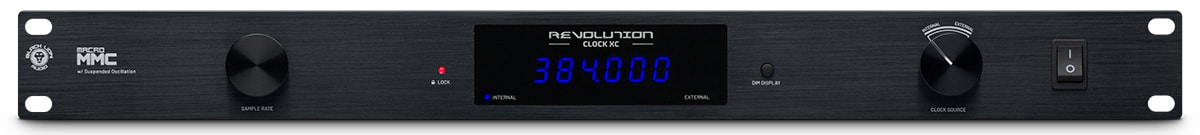

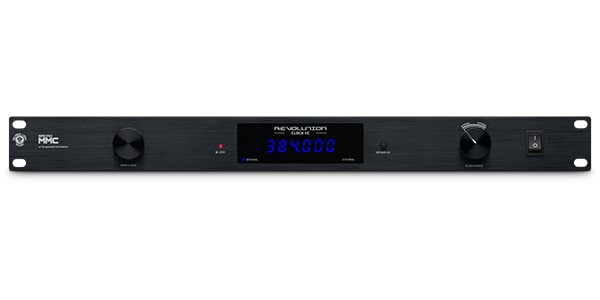

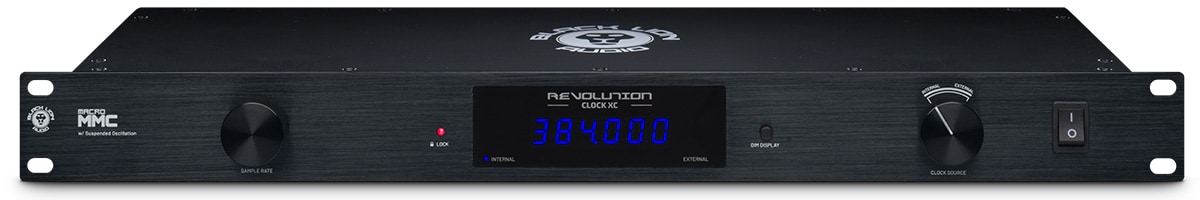

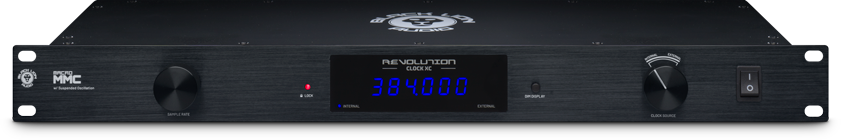

Black Lion Audio ( ブラックライオンオーディオ ) / REVOLUTION CLOCK XC　マスタークロックジェネレーター

バリエーションを選ぶ

スタジオにみならず多くのライブサウンドの現場でも導入されたBlackLionAudioの定番製品MicroClock series がRevolution Clock Seriesとしてリニューアルされました。REVOLUTION CLOCK XC は、特許取得済みのマクロMMCとサスペンデッド・オシレーションを搭載し、14出力にわたって超安定で低ジッターのクロッキングを実現した、Black Lion Audioの史上最高のワードクロックです。

Revolution Clock XC

Word clock with Macro MMC, Suspended Oscillation, 8 BNC outs, and 2 S/PDIF, optical, and AES/EBU outs

The best word clock we’ve ever made.

史上最高峰のワードクロック

特許技術「Macro MMC」と「Suspended Oscillation」を搭載した、当社最高峰のワードクロック。14系統の出力により、超高安定・超低ジッターのクロッキングを実現します。

Revolution Clock XC は、BNC、S/PDIF、Optical、AES/EBU 接続を通じて、すべてのデジタルオーディオ機器を高精度に同期。BNC 接続では 44.1kHz〜384kHz のサンプルレートに対応し、高サンプリング環境でも安定したクロックを提供します。

BNC 出力でのジッターはわずか 0.5pS RMS。当社製クロック史上もっとも低いジッター性能を誇り、機器間を極めて正確に同期させることで、制作環境のポテンシャルを最大限に引き出します。

Why clock?

なぜワードクロックが必要なのか

Short answer

複数のデジタルオーディオ機器使用時に、最高レベルの音質を実現するためです。

Long answer

複数のデジタル機器をクロック同期せずに使用すると、ジッターによってステレオイメージのにじみが発生し、特にアタック成分やシンバル、高域成分、長いリバーブテイルなどで影響が現れます。
また、高精度クロックの効果は累積します。ボーカルとギターだけのシンプルな録音では違いが分かりにくい場合もありますが、64トラック規模の制作では、クロック精度の低さによるノイズやジッターが積み重なっていきます。

また、高精度クロックの効果は累積します。ボーカルとギターだけのシンプルな録音では違いが分かりにくい場合もありますが、64トラック規模の制作では、クロック精度の低さによるノイズやジッターが積み重なっていきます。

Two Black Lion-exclusive clocking technologies.

Black Lion 独自開発、2つのクロッキング技術

すべての Revolution Clock シリーズには、Black Lion Audio 独自の特許技術「Macro-MMC」が採用されています。これは、専用ワードクロック開発やインターフェース改造サービスで培った長年の経験から生まれたクロッキング技術です。

Macro-MMC は、厳選された部品と独自の信号伝送技術により、低ノイズかつ超低ジッターを実現。高品質なオシレーター（基準クロック信号）を採用し、デバイス出力段まで信号品質と精度を維持します。

さらに Revolution Clock XC には、これまでで最も高精度なクロッキングを実現する「Suspended Oscillation」技術を搭載。Sorbothane 社製の特別な制振素材によってオシレーターを浮かせる構造を採用し、スタジオ内に存在する環境振動から保護します。なお、Sorbothane は高精度 GPS 機器の振動対策にも使用されています。

テストでは、Suspended Oscillation を採用した Revolution Clock は、65dB SPL のスピーカー再生環境下でも、より低いジッター値を安定して維持しました。

Clock nearly anythingwith superior MEMS Oscillators.

高性能 MEMS オシレーターによる高精度クロッキング

Revolution Clock XC は、豊富な接続性を備えた当社フラッグシップモデルのワードクロックです。
クロック入力に対応した機器であれば接続可能で、BNC 経由8台を含む最大14台の機器を同期できます。さらに、S/PDIF×2、ADAT×2、AES/EBU×2 出力も搭載しています。

また、すでに使用中の外部クロックを BNC 経由で入力し、スタジオ全体へのクロックディストリビューターとして使用することも可能です。

MEMS（Microelectromechanical Systems）オシレーターは、従来の水晶発振器と比較して、主観的リスニングテストおよび客観的な安定性測定の両面で優れた結果を示しました。温度変化の影響を受けにくいため、安定性維持のための温度制御も必要ありません。

さらに、MEMS オシレーターは水晶発振器より高い耐衝撃性を備えていますが、そこへ独自の「Suspended Oscillation」技術を追加することで、さらに高い耐振動性能を実現。スタジオで大音量の低域を鳴らしても、クロック精度へ影響を与えません。

Technical

技術仕様

■ Jitter : 0.5 pS RMS (BNC outputs)

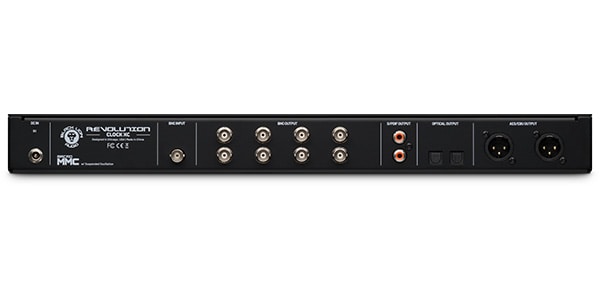

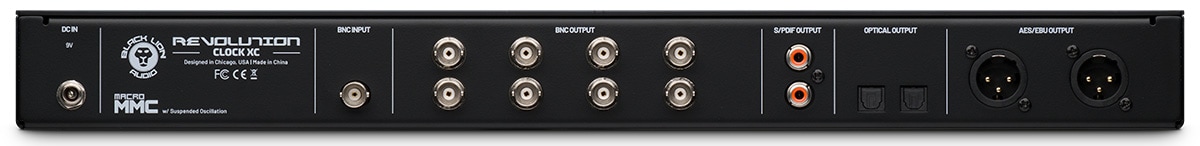

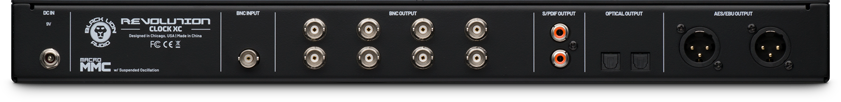

■ Outputs : 8x BNC, 2x XLR AES, 2xRCA S/PDIF, 2x Optical S/PDIF

■ Output impedance :

BNC: 75 Ω, 5V self-terminated
RCA S/PDIF: 75 Ω, unbalanced
AES XLR: 110 Ω, balanced

■ Clock frequencies :

BNC (kHz) – 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384
RCA S/PDIF & AES (kHz) – 44.1, 48, 88.2, 96, 176.4, 192
Optical S/PDIF (kHz) – 44.1, 48, 88.2, 96

■ Power : 9V DC (6 W power consumption)

■ Power connector : 2.5 mm barrel connector with 5.5mm outer diameter (center pin positive)

■ Dimensions :

Width: 48.26 cm (19”)
Height: 4.45 cm (1.75”)
Depth: 16.51 cm (6.5”)

■ Weight : 2.49 kg (5.5 lbs)

Documentation

■クロックジェネレーター

BlackLionAudioのワードクロックジェネレーターがブラッシュアップ
BlackLionAudio Revolution ClockシリーズはBNC出力でのジッターはわずか0.5pS RMSで、これまでBlackLionAudioが製造したクロックの中で最も低いジッターを実現しています。すべてのデバイスが完璧に同期しているとき、あなたの作品は最高のサウンドになります。システムが正しくセットアップされ、クロックが正しく設定されると、多くのユーザーは、より正確に再現されたリバーブやステレオ・イメージのおかげで、より大きな空間と奥行き感を感じることができます。中には、クロッキングを同期させる前には聞こえなかったミックスの要素に気づく人もいます！

特許取得済みのBLAオリジナルテクノロジー Macro-MMC
すべてのRevolutionクロックは、Black Lion Audioの特許技術であるMacro-MMCを採用しています。これは、長年の専用ワードクロックの作成経験と、当社のインターフェース変更サービスから開発されたものです。 Macro-MMCは、厳密な部品選定と独自の信号伝搬方法により、低ノイズと最小限のジッターを保証する独自のクロッキング技術です。高品質の発振器（タイミング信号）からスタートし、ユニット全体に独自の信号伝達方法を適用することで、デバイスの出力に至るまで品質と精度を維持します。

優れた安定性を実現するMEMSオシレーター
多くの一般的なクロック・ソリューションが水晶発振器を使用しているのに対し、私たちはレボリューション・クロックにMEM（Microelectromechanical Systems）発振器を採用しました。私たちは、XBクロックで使用されている従来の水晶発振器とブラインド・シューティングを行った後、MEMを選択しました。 MEMS発振器は、主観的な音質で勝っただけでなく、客観的にも勝ったのです。多くのクロックは、温度変動の影響を受けにくいオーブン安定化方式を採用していますが、MEMSは温度による影響を受けにくいため、安定化のためのサーマルソリューションを必要としません。さらに、MEMS発振器は水晶振動子よりも耐衝撃性に優れています。

仕様
・出力：BNC 出力 8系統、S/PDIF 出力 2系統、ADAT オプティカル出力2系統
・対応サンプリングレート:44.1 kHz ? 384 kHz
・入力：BNC 入力 1系統
・Clock frequencies:
BNC (kHz) ? 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384
RCA S/PDIF & AES (kHz) ? 44.1, 48, 88.2, 96, 176.4, 192
Optical S/PDIF (kHz) ? 44.1, 48, 88.2, 96
・サイズ：１RU（横: 482.6 mm 縦：44.5mm 奥行：165.1mm） 2.49 kg
