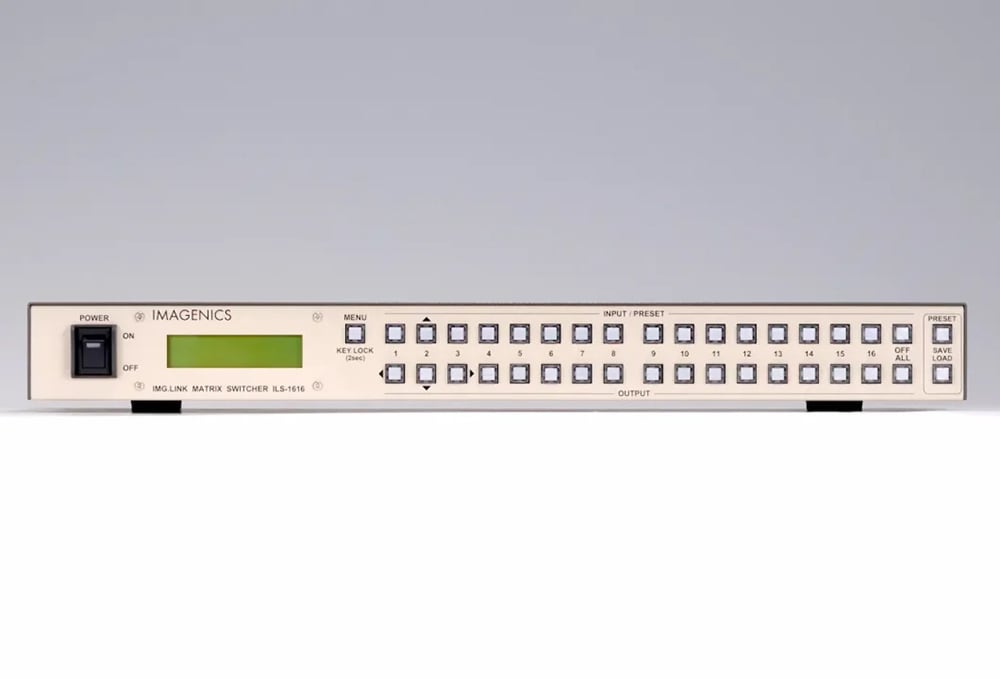

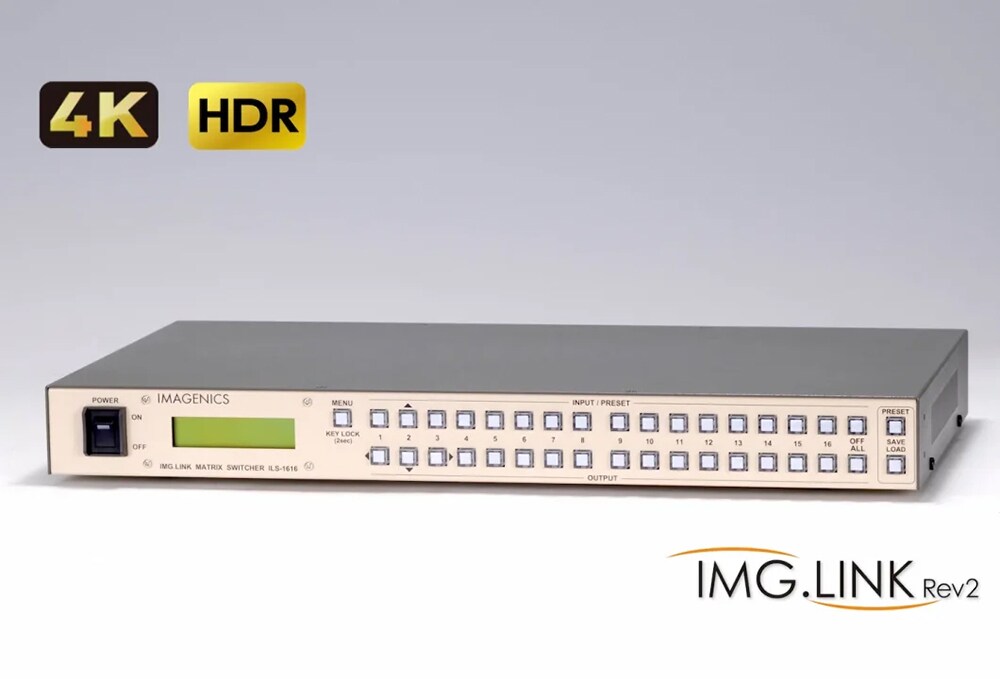

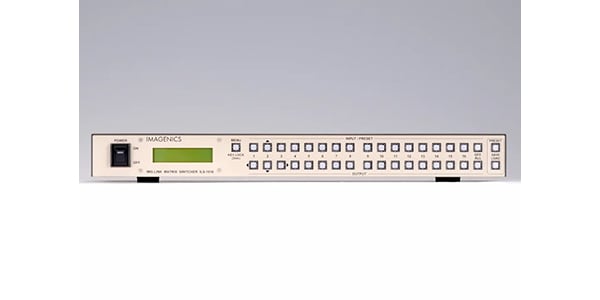

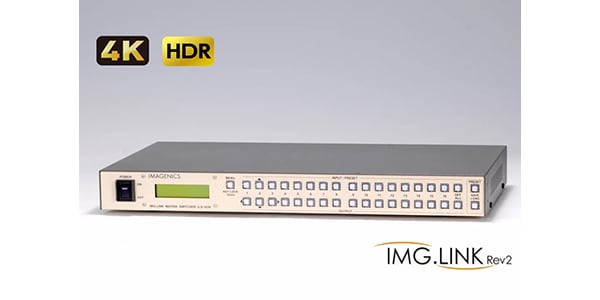

IMAGENICS ( イメージニクス ) / ILS-1616

HDMI(DVI)信号の同軸転送規格である、IMG.Link 信号(Rev1, Rev2 両対応)の16入力x16 出力のマトリックス型スイッチャーです。

■IMG.LINK マトリックススイッチャー
■入力デジタルシリアル映像信号：

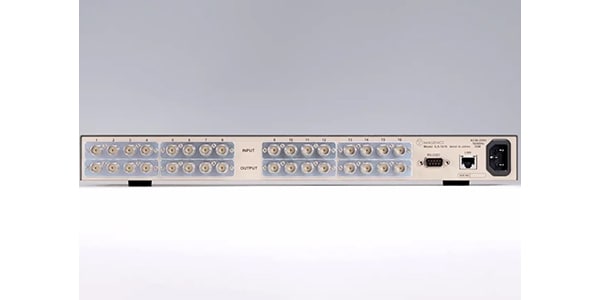

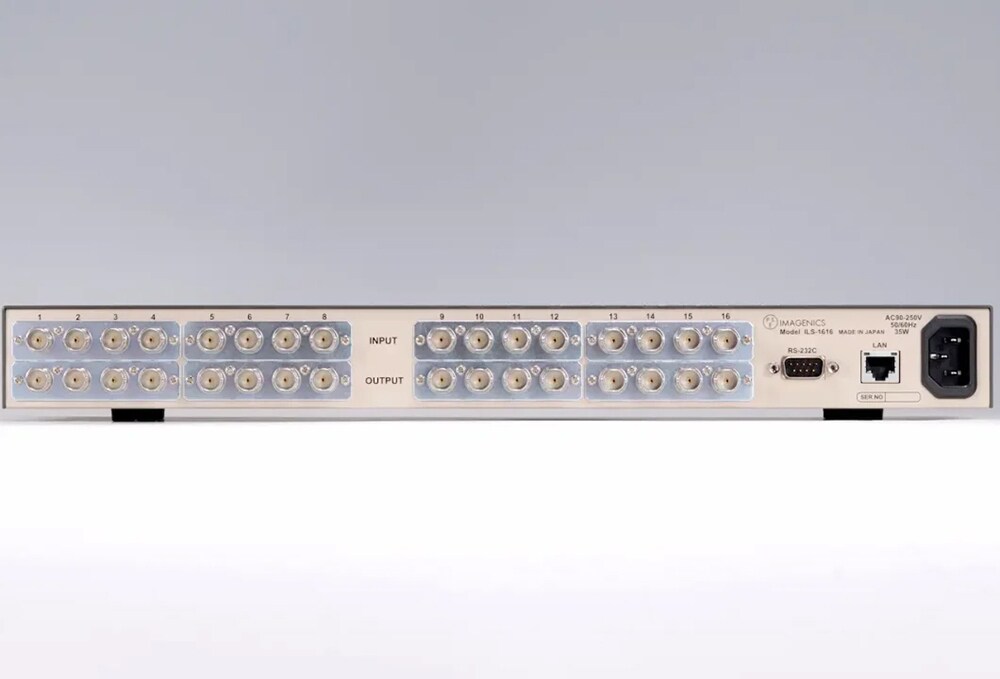

オリジナル再エンコード方式によるデジタルシリアル信号 16 系統 1.0 Vp-p 75 Ω BNCx16
オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI 信号(固定ビットレート、音声は9.216 Mbps)
オリジナル双方向通信リンク機能
■出力デジタルシリアル映像信号：
オリジナル再エンコード方式によるデジタルシリアル信号 16 系統 1.0 Vp-p 75 Ω BNCx16
オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI 信号(固定ビットレート、音声は9.216 Mbps)
オリジナル双方向通信リンク機能
■同軸伝送距離
L-7CHD：210m
L-5CFB：110m
L-5C2V：60m
L-3CFB：60m
L-3C2V：30m
※設置環境等により距離が短くなる場合があります
■消費電力： 35 W(最大)
■質量： 約4.5 kg
■SIZE：422(W)x44(H)x230(D) mm ※突起物を含まず
■付属品：
国内専用電源ケーブル3P-3SL 3P-2P 変換プラグ付) 1 本
電源スイッチカバー 1 個
EIA19 型 1U ラックマウント金具1 組
