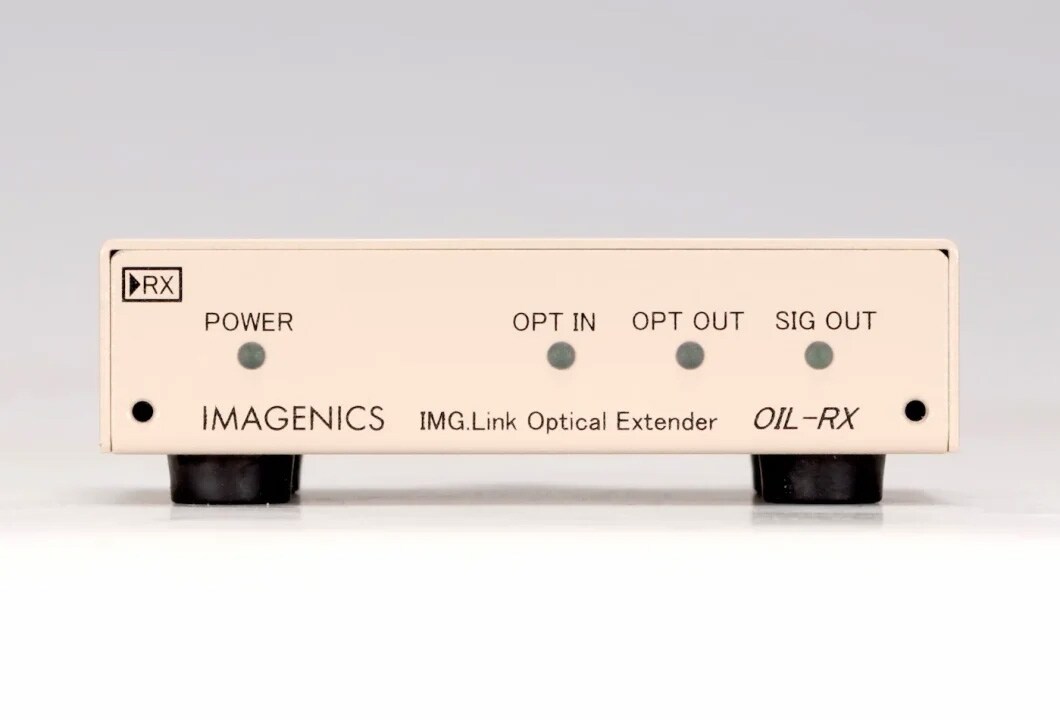

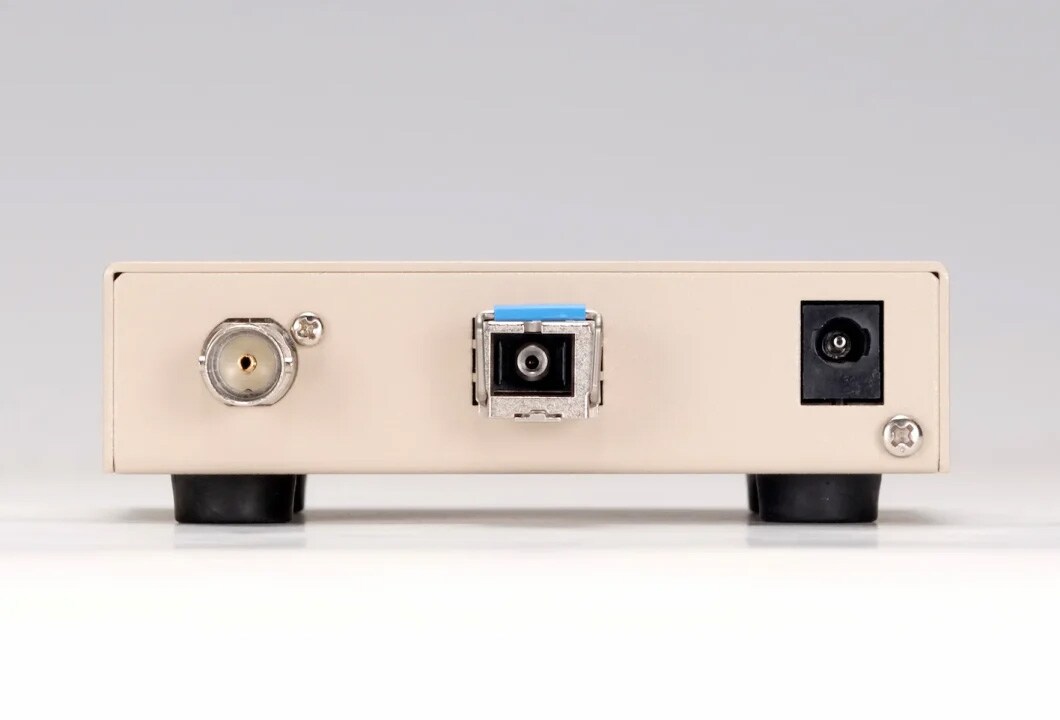

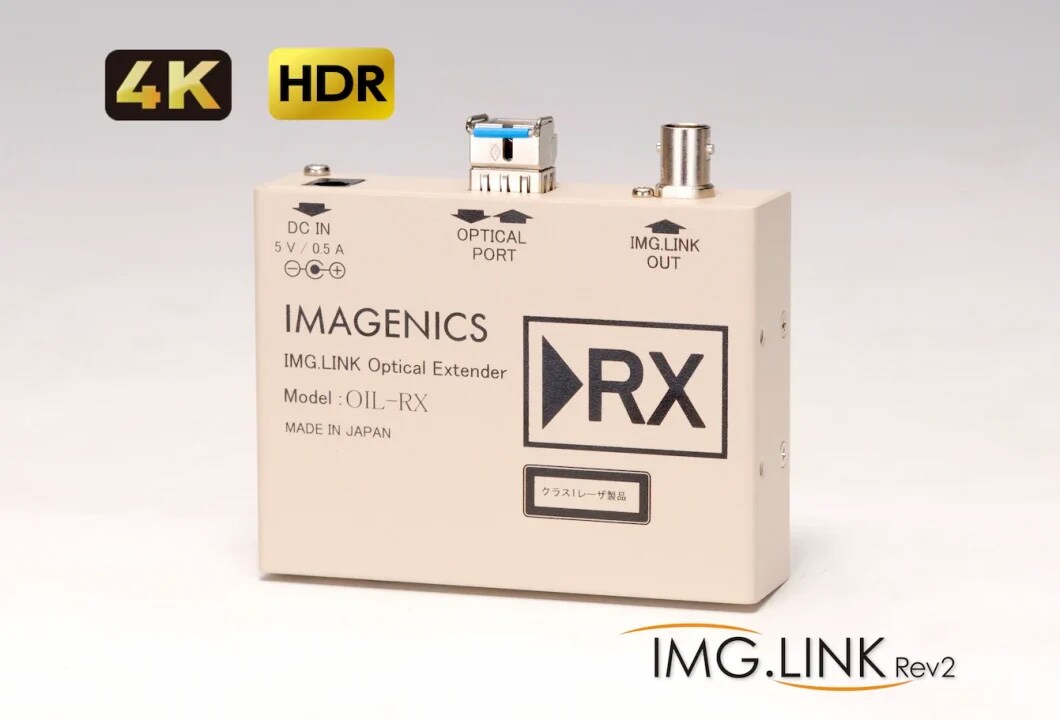

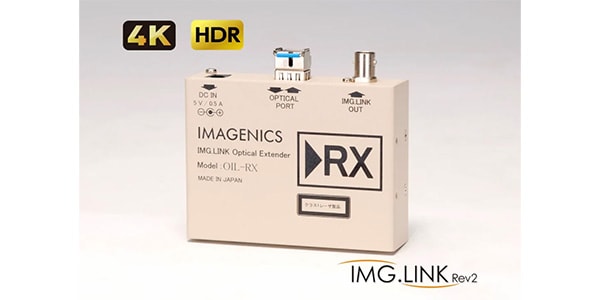

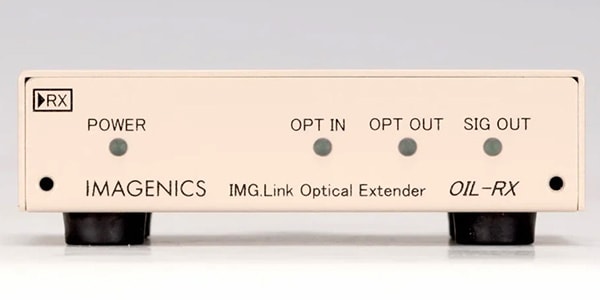

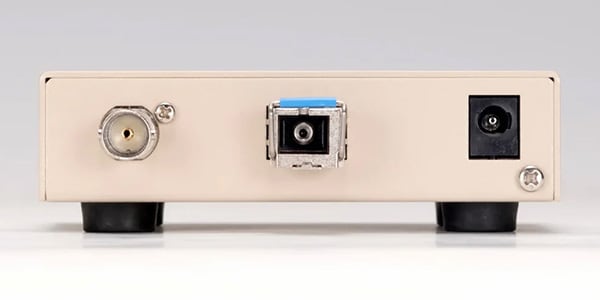

IMAGENICS ( イメージニクス ) / OIL-RX

OIL-TX/RXは、IMG.Link信号をシングルモードファイバで、最長10kmの伝送が可能な光延長器。 伝送する光信号はCRO-FD24ATX/ARXと互換性があり、 IMG.Link Rev1信号→光信号→HDMI信号や、HDMI信号→光信号→IMG.Link Rev1/2信号　といった伝送環境にも対応します。

■IMG.LINK光延長器（シングルモード）受信器
※受注生産品
■適合光ファイバ、コネクタ仕様
ファイバ種別：シングルモードファイバ
カテゴリー、コア径、クラッド：OS1相当時8～10μm/125 μm（寸法は参考値）
心数：1
研磨：PC研磨、SPC研磨、AdPC研磨、UPC研磨
コネクタ：SCコネクタ
■入力信号
光入力1系統
光入力(平均)レベル:?19dBm～0dBm(レーザ発振波長:1310nm)
■出力信号：
オリジナル再エンコード方式によるシリアルデジタル信号1系統1.0Vp-p75ΩBNC
映像伝送レート：2.592GbpsNRZI信号(固定ビットレート、音声は9.216Mbps)
■光信号伝送距離
最大約10km(接続：送信器OIL-TX?受信器OIL-RXもしくはCRO-FD24RX)
最大約1.5km(接続：送信器OIL-TX?光分岐器OSP-14S?受信器OIL-RXもしくはCRO-FD24RX)
■その他：
IMG.Linkを介したRS-232C通信は送信器から受信器方向の片方向送信のみに対応します
■電源電圧：DC 5V 0.5A/2.5 W(最大)
■SIZE：100(W)x25(H)x75(D)mm ※突起部を除く
■質量： 約290g
■付属品：AC100V 27VA 50 Hz ・ 60Hz 国内専用ロック機構付きACアダプタ1台(5V 2.3A 出力)
