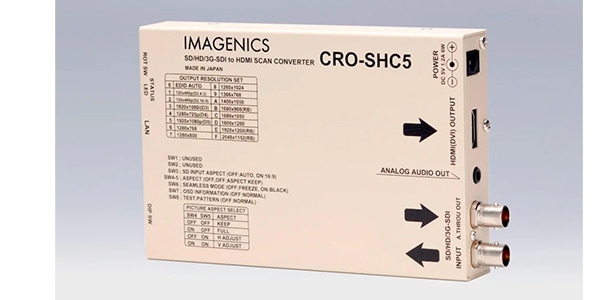

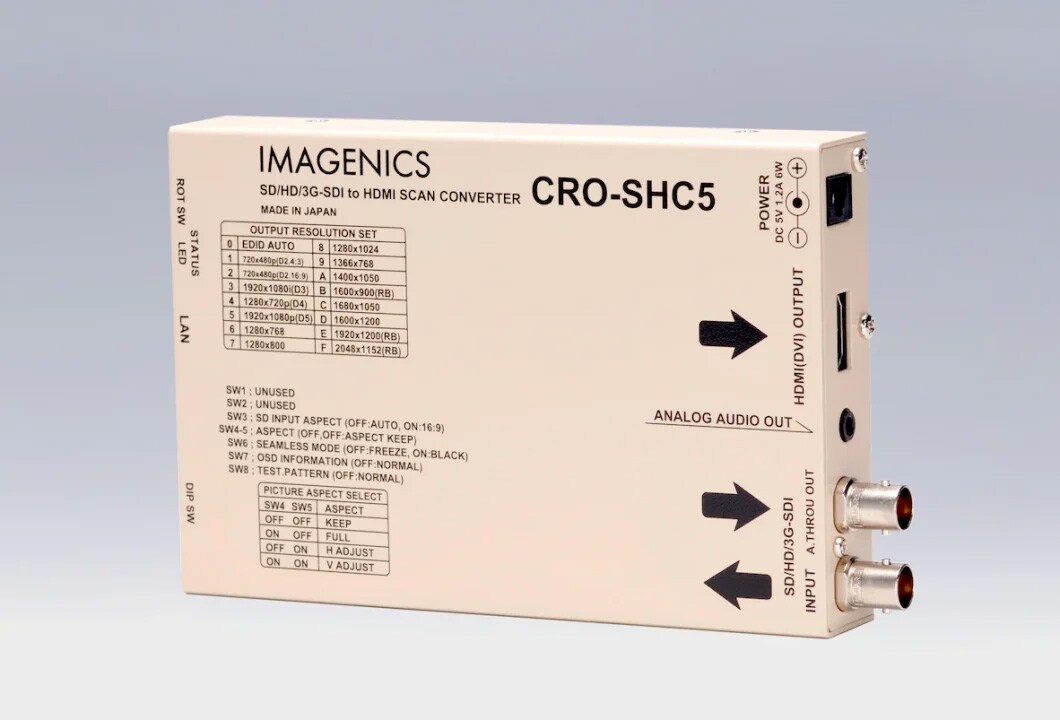

IMAGENICS ( イメージニクス ) / CRO-SHC5

3G/HD/SD-SDIをHDMI/DVI信号の任意解像度へ変換可能なコンバーター。SMPTE規格の SD/HD/3G-SDI信号を HDMI信号へ全自動変換するスキャンコンバータ機能付きの変換器です。

"■SD/HD/3G-SDI to HDMI変換器(スキャコン付き)
■SDI入力：
SMPTE125M、292M、424M、425M各規格準拠のデジタルシリアル信号1系統0.8Vp-p75ΩBNCx1
■入力ケーブル補償
3G-SDI パソロジカル信号入力時 5CFB相当同軸ケーブルにて100mまで自動補償
HD-SDI パソロジカル信号入力時 5CFB相当同軸ケーブルにて150mまで自動補償
SD-SDI パソロジカル信号入力時 5C2V相当同軸ケーブルにて250mまで自動補償
■アクティブスルー出力：
上記信号のアクティブスルーによるデジタルシリアル信号 1系統0.8Vp-p75ΩBNCx1
■HDMI/DVI出力：
TMDS信号(デジタルRGB、YPbPr)HDMI-Aコネクタ1系統(DVI信号出力可能)
20ビットYPbPr422HDMI規格準拠信号(エンベデット音声2chを含む)または24ビットフルカラーDVIRev1.0規格準拠信号
ROT-SW設定またはEDID通信により取得したCEA-861DまたはVESA規格に準じた解像度へ自動変換して出力します。(640×480から2、048×1、152まで)
HDMI端子の場合は、基本的にD5>D3>D4>D2のプライオリティーで出力します。なお、これらの固定設定も可能です。
■アナログ音声出力：
アナログ出力音声信号-10dBu(10kΩ以上負荷時)ローインピーダンス不平衡2チャンネル1系統(φ3.5ステレオジャック)
音声周波数特性：20Hz～20kHzにて、-1dB～+1dB
音声S/N比：80dB以上(1kHzのA特性)
音声クロストーク：80dB以上
音声歪率：0.03%以下
最大音声出力レベル：+10dBu(SDIエンベデット音声入力0dBFS時)
音声サンプリング：24bit48kHzリニアPCM方式
■LAN通信機能
10BASET-T、100BASE-TX(自動判定)RJ451系統。(工場出荷設定時のアドレスはIP:192.168.2.222PORT:01300です。)
全てのネットワーク設定は、LAN通信からのTELNET接続およびWEBブラウザー接続から変更可能です。また本体操作により初期値に戻すことができます。
■外部制御機能：
本器へのズームサイズや切り出し位置、90度回転機能などの外部制御が可能です。
■その他の機能：

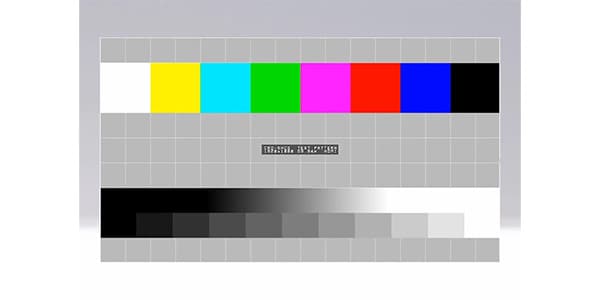

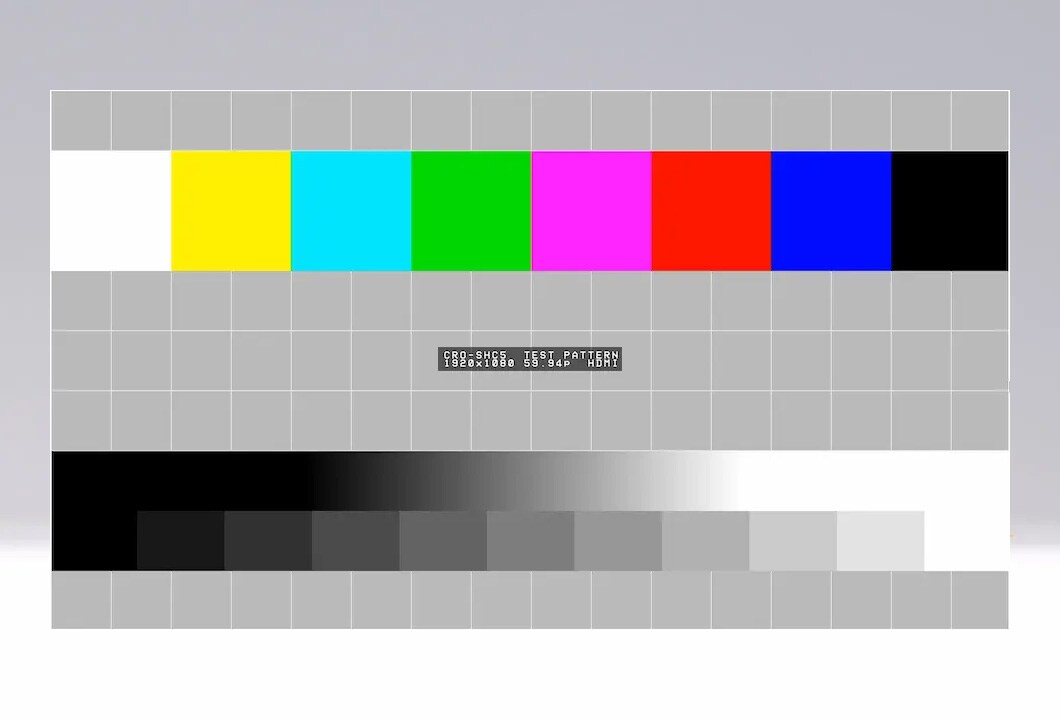

リンク状態のLED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション表示機能、出力解像度の強制設定 機能、疑似シームレス動作の選択機能、アスペクト変換(維持)機能、ほか。
■映像音声絶対遅延時間：
HDMI映像出力33ms～50ms(出力映像の2～3フィールドに相当、90度回転時+1フィールド)
HDMI音声出力約43ms(2chステレオリニアPCM48k/24bit)
アナログ音声出力約43ms(2chステレオリニアPCM48k/24bit)
■その他機能：
入力状態のLED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション表示機能、出力解像度の強制設定機 能、超高速シームレス動作の選択機能、アスペクト変換(維持)機能、ほか。
■電源DC5V1.2A
■消費電力6W(最大)
■質量：約550g
■外形寸法：幅100mm×高さ25mm×奥行150mm(突起物含まず)

イメージニクス社製DVI/HDMI関連の機器・ケーブルは、すべてイメージニクス社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、イメージニクス社製品の動作を保証できない場合があります。
"
