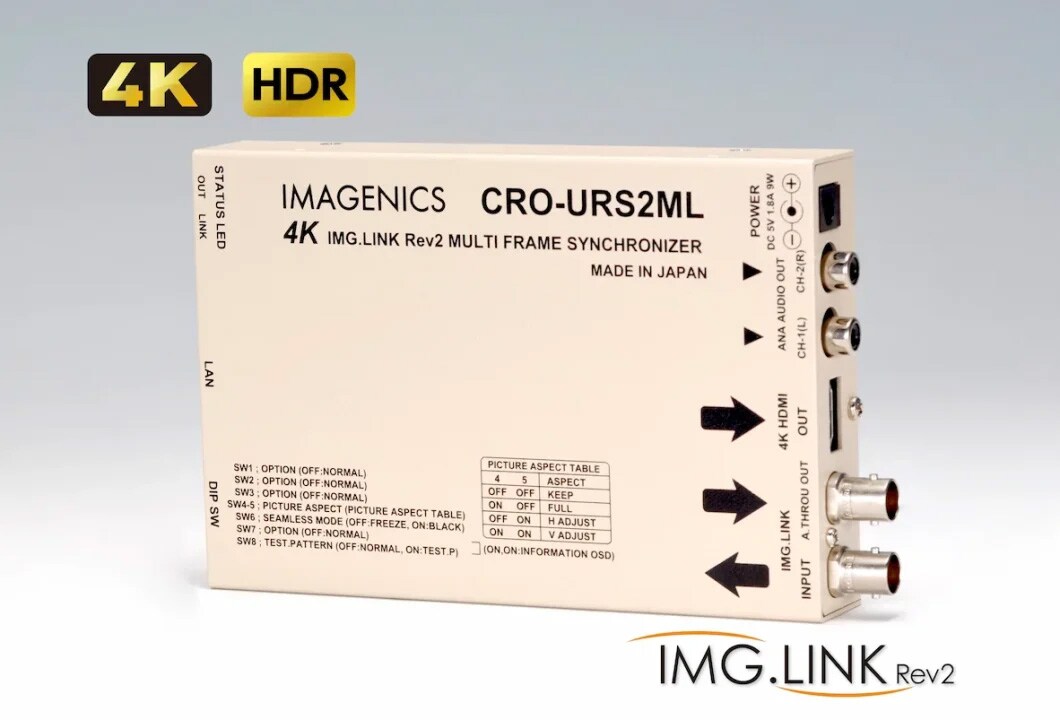

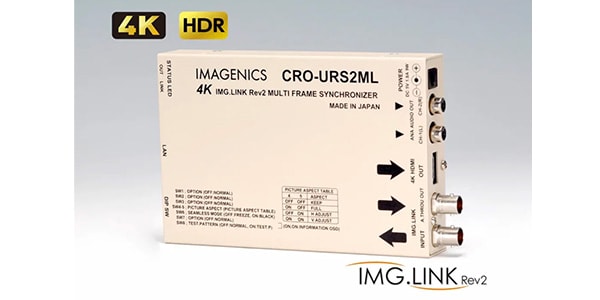

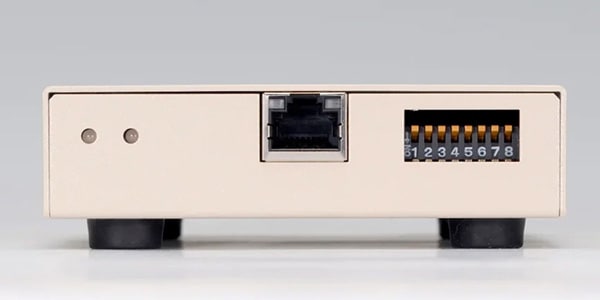

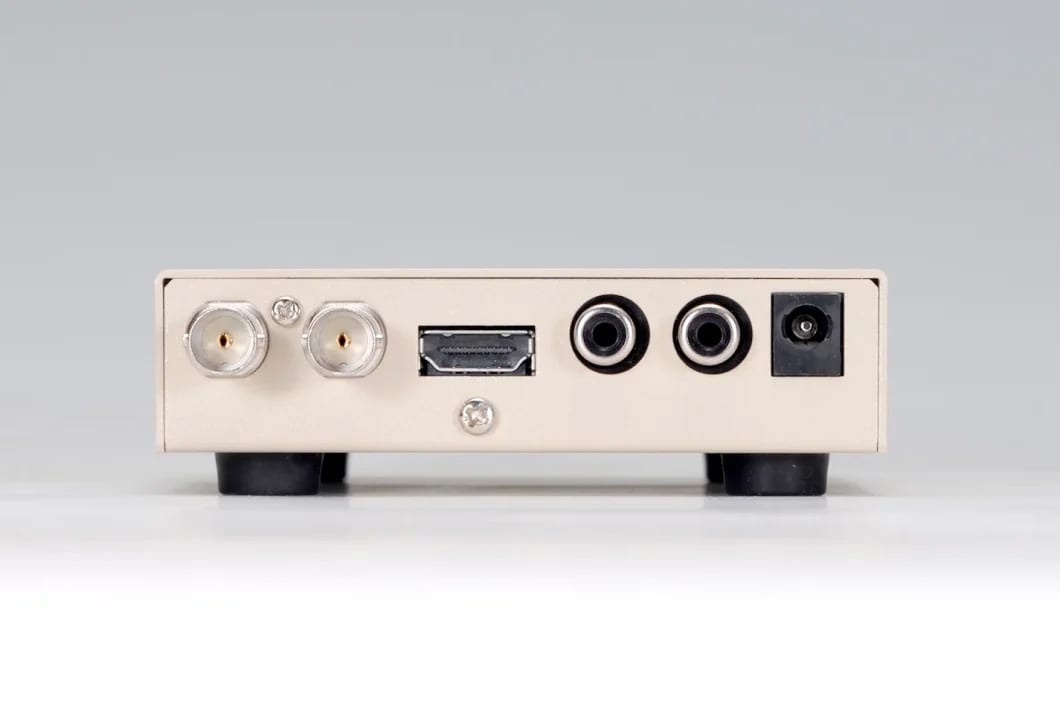

IMAGENICS ( イメージニクス ) / CRO-URS2ML

4Kフレームシンクロナイザー内蔵型のIMG.LINK(Rev1,2共通)受信器。ILSシリーズのスイッチャー切替により、極めて高速なフリーズ型のシームレス繋ぎにも対応できます。

■4K映像対応HDMI信号同軸延長器・マルチ画面対応受信器(FS機能付き)


■4K信号方式


TMDSクロック：25MHz～340MHz


ピクセルクロック：25MHz～600MHz


データレート：0.75～18Gbps


HDCP：1.4/2.2


対応解像度：4K60p4:4:424bit、4K60p4:2:224bit、4K30p4:4:424bitなど


■入力信号


＜IMG.Link入力＞


オリジナル再エンコード方式によるデジタルシリアル信号1系統1.0Vp-p75ΩBNCx1


オリジナル再エンコード後の映像ビットレート2.5GbpsNRZI信号


(固定ビットレート、音声は9.216Mbps)オリジナル双方向通信リンク機能、


IMG.LINKRev1規格(非映像圧縮)、IMG.LINKRev2規格(VC-2HQ映像圧縮)全自動対応。


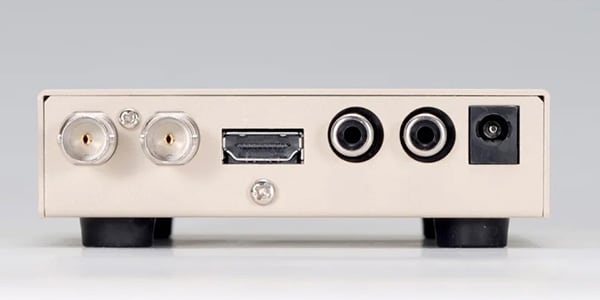

■出力信号


＜映像出力＞


TMDS信号(デジタルRGB、YPbPr(444、420))HDMI-Aコネクタ1系統(HDCP1.4、2.2対応、DVI信号出力可能)


HDMI2.0規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラーDVIRev1.0規格準拠信号





HDMIからの出力解像度は外部制御によって以下を任意選択可能。


4、096x2、160、3、840x2、160(4K)、2、560x1、600、2、560x1、440、2、048x1、152、


1、920x1、200、1、920x1、080(D5)、1920x1、080i(D3)、1、680x1、050、1、600x1、200、1、600x900、


1、440x900、1、400x1、050、1、366x768、1、360x768、1、280x1、024、1、280x800、1、280x768、


1、280x720(D4)、1、024x768、800x600、720x480(D2:16:9)、720x480(D2:4:3)、


720x480i(D1:16:9)、720x480i(D1:4:3)、640x480


各解像度へ、取得EDIDによる自動設定または手動による固定設定が可能、初期値の垂直は全て59.94Hz


RGB.L、RGB.F、YUV444、YUV422、YUV420(4K60のみ)の8bit/Cでの変換出力が可能


＜IMG.Linkアクティブスルー出力＞


オリジナル再エンコード方式によるデジタルシリアル信号1系統1.0Vp-p75ΩBNCx1


入力IMG.LINK信号をリクロック処理後、再出力します。IMG.LINKでの双方向通信機能も有効です。


※4Kフレームシンクロナイザー出力ではありません。リクロックされた入力IMG.LINK信号の再出力です。

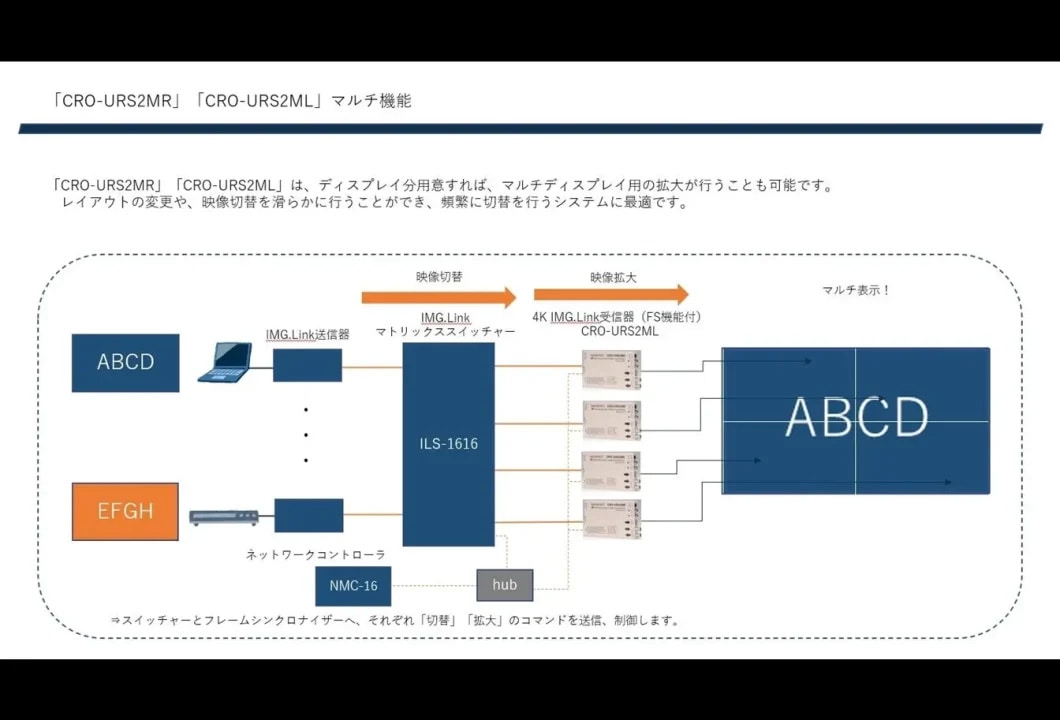

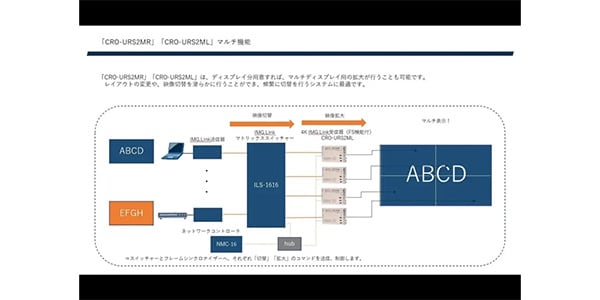

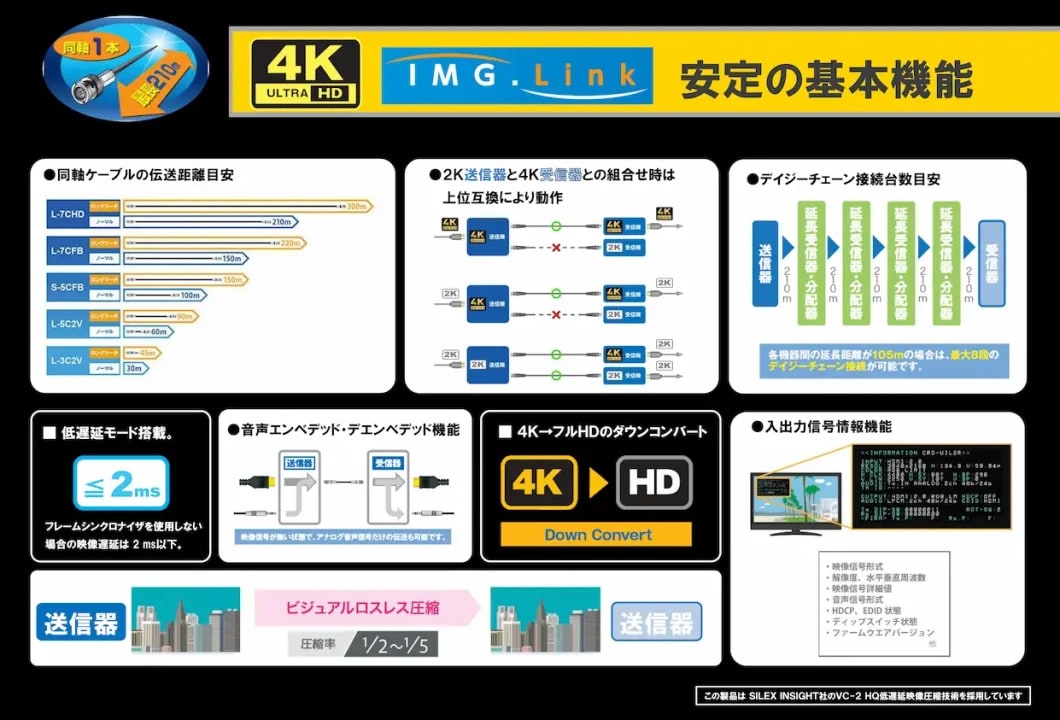

複数の本器を同軸ケーブルでデイジーチェーン接続することによりマルチ画面構成が可能です。


■出力HDMI信号遅延：


映像遅延は出力映像フレーム周期の基本2～3フレームです。(約34ms～約50ms)


入力フレームロック機能を使用した場合は、約1フレームの固定遅延となります。(約17ms)


入力フレームロック機能は、マルチ画面システム構成時の映像遅延合わせに有効です。


90度系回転利用時は、1フレーム(約17ms)加算されます。


音声遅延は、2chステレオ音声時のみ42ms固定です。


その他の音声(マルチチャンネルPCMや圧縮音声含む)では、アクティブパススルー方式(遅延1ms以下)となります。


■音声信号


＜音声出力＞


アナログ出力音声信号-10dBu(10kΩ以上負荷時)ローインピーダンス不平衡2チャンネル1系統RCA端子x2


最大音声出力レベル：+10dBu(HDMIエンベデット音声入力0dBFS時)


音声サンプリング：24bit48kHzリニアPCM方式


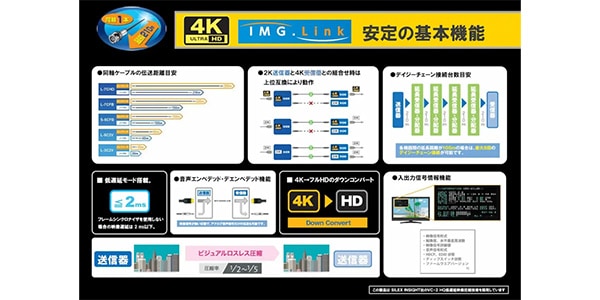

■送信器・受信器間の同軸伝送距離：


L-7CHD：210m、L-7CFB：150m、L-5CFB：110m、L-5C2V：60m、L-3CFB:60m、L-3C2V：30m


(設置環境等により距離が短くなる場合があります。ロングリーチ動作時の伝送距離は仕様書をご覧ください)


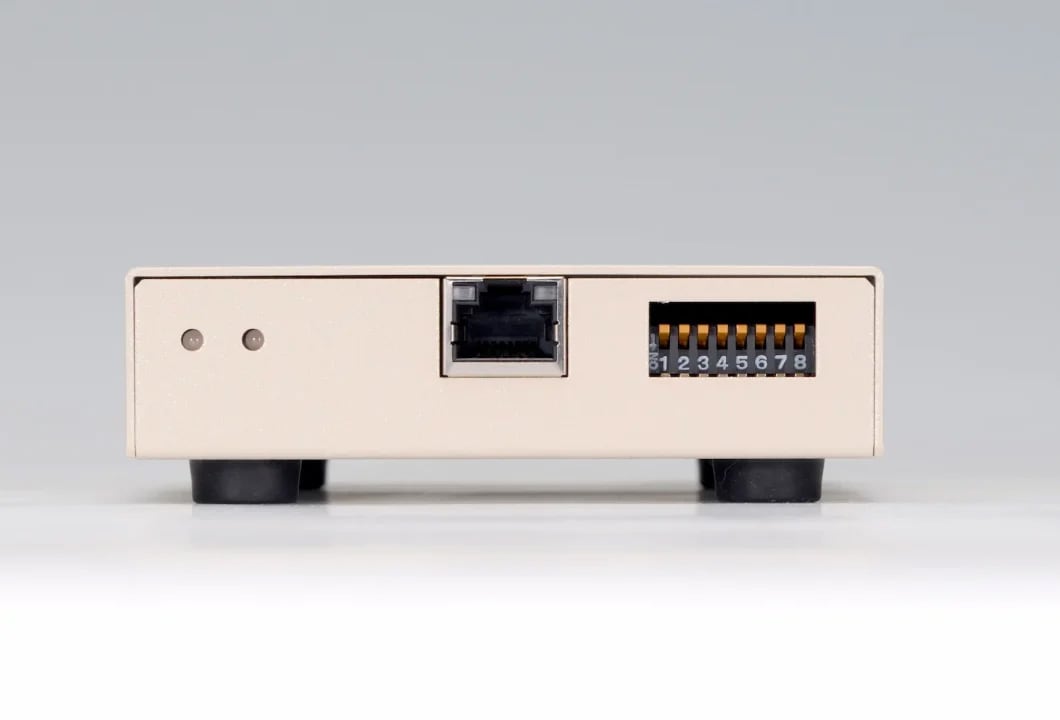

■LAN通信機能：


10BASET-T、100BASE-Tx(自動判定)RJ451系統。





工場出荷設定時は本器が外部制御を受けるサーバー動作に設定されています。


設定変更により、接続される表示機器等へIMG.LINK送信器側からの制御コマンドを出力するクライアント動作も可能です。


全てのネットワーク設定は、LAN通信からのTELNET接続およびWEBブラウザー接続から変更可能です。


■外部制御機能：


本器へのLAN通信またはIMG.LINK送信器側からの通信機能を通して、本器宛てにコマンドを送り制御することができます。


拡大縮小リサイズや切り出し位置、上下左右の反転などの外部制御が可能です。


また、本器のLAN端子からクロスケーブルを用いて直接表示機器をIMG.LINK送信器側から制御することも可能です。


詳しくは取扱説明書と外部制御取扱説明書を参照ください。


映像や音声が無くても通信可能です。また、複数台の受信器や分配器を接続運用しているときは、


一部制限事項等が発生します。詳しくは取扱説明書を参照ください。


※イメージニクス社のHPより提供中のCRO-RS22制御アプリがご利用になれます。(映像の90度回転系のみ非対応です。)





■その他機能：


4K映像またはフルHD映像への全自動変換機能、アスペクト変換機能、拡大縮小バリアブルズーム機能、


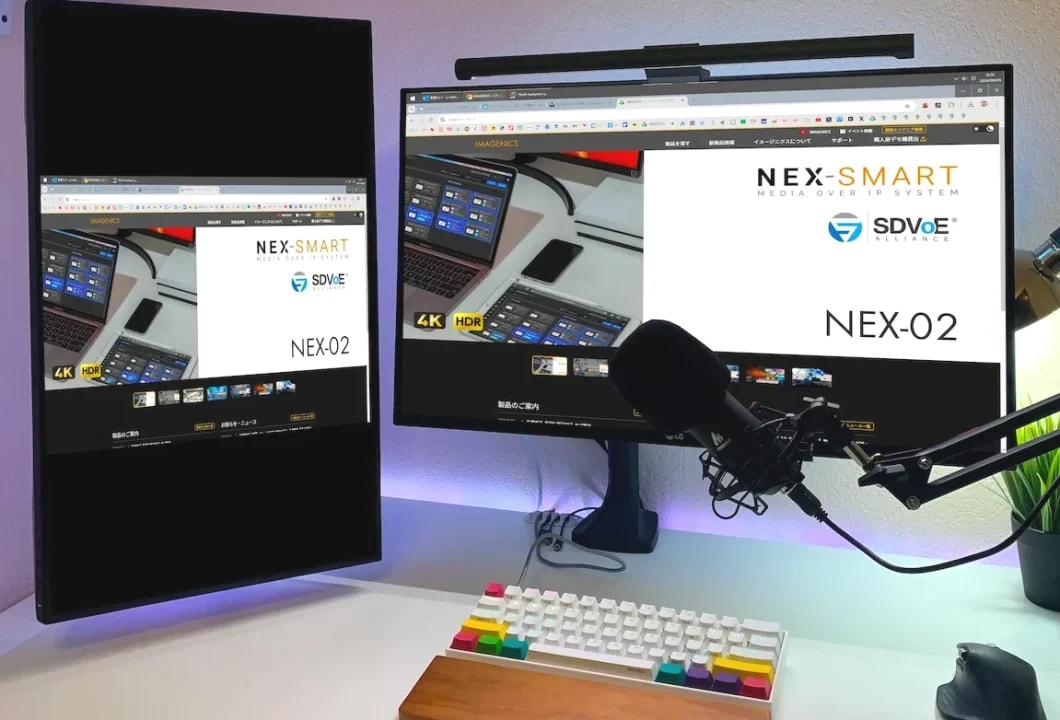

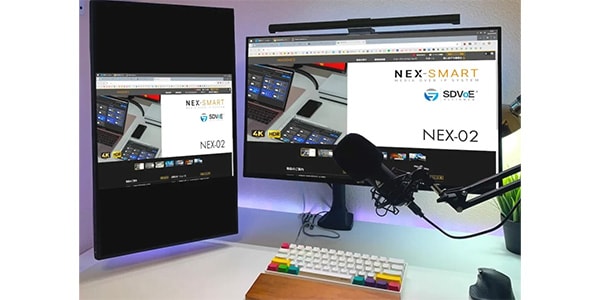

マルチ画面対応切り出し拡大機能、映像の左右上下反転機能、映像の90度及び180度回転機能、


フリック・ワイプ・フリーズ・フェード・ブラック型の疑似シームレス繋ぎ機能、出力HDMI→DVI信号変換機能、


各種メモリー機能、出力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、

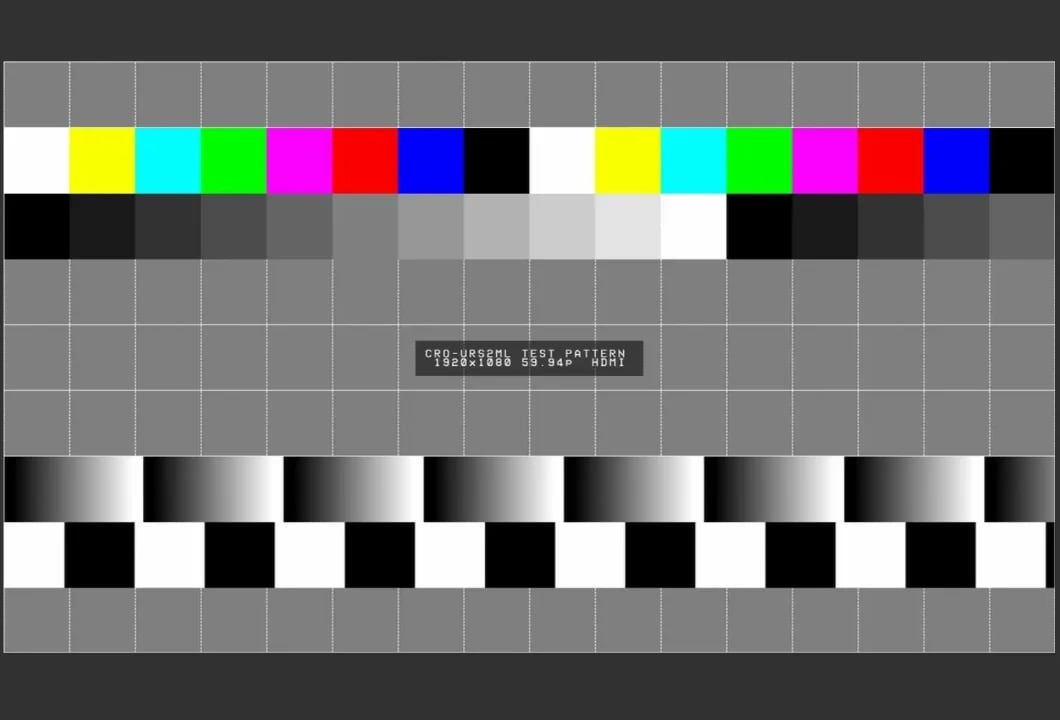

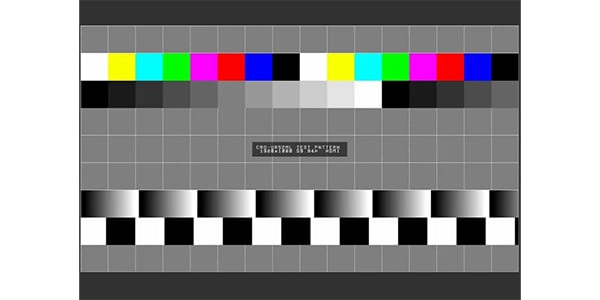

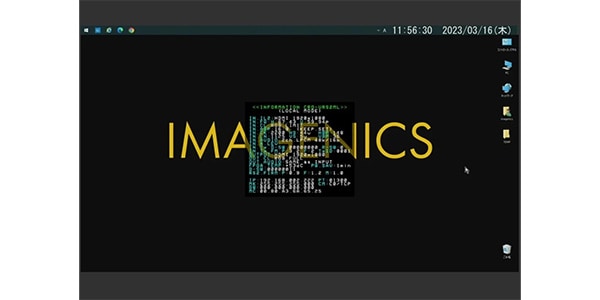

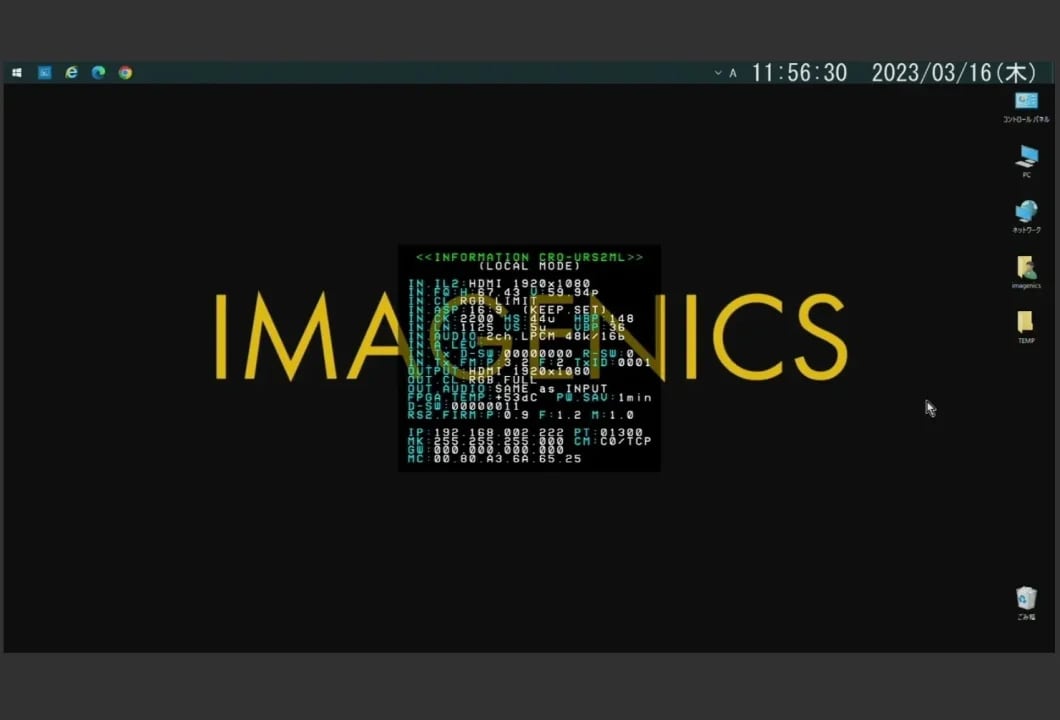

内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション機能、


IMG.LINK Rev1,Rev2およびロングリーチ動作自動判別機能、


入力映像またはIMG.LINK信号へのフレームロック機能　ほか


■電源/消費電力：DC5V1.8A/9W(最大)


■外形寸法/質量：


幅100mm高さ25mm奥行150mm(突起物は含まず)/約550g


■付属品：


AC100V27VA50Hz・60Hz国内専用ACアダプタ1台(5V2.3A出力、ロック機構付き)


HDMIコネクタ抜け止め(CL-1)1個、結束バンド1本
