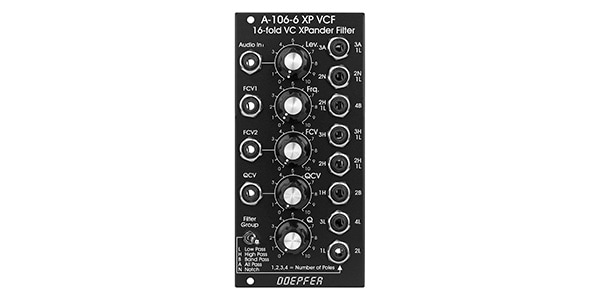

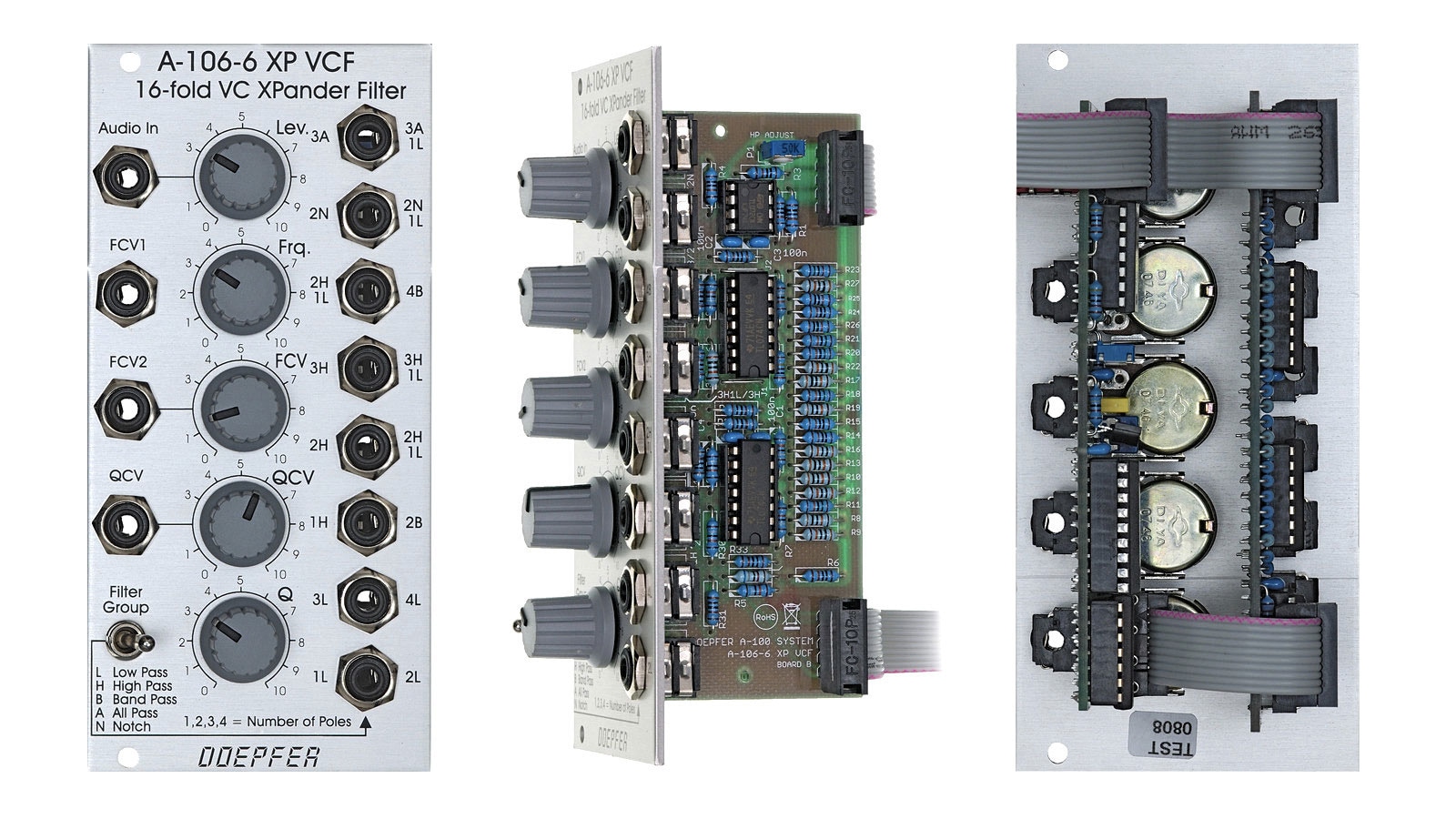

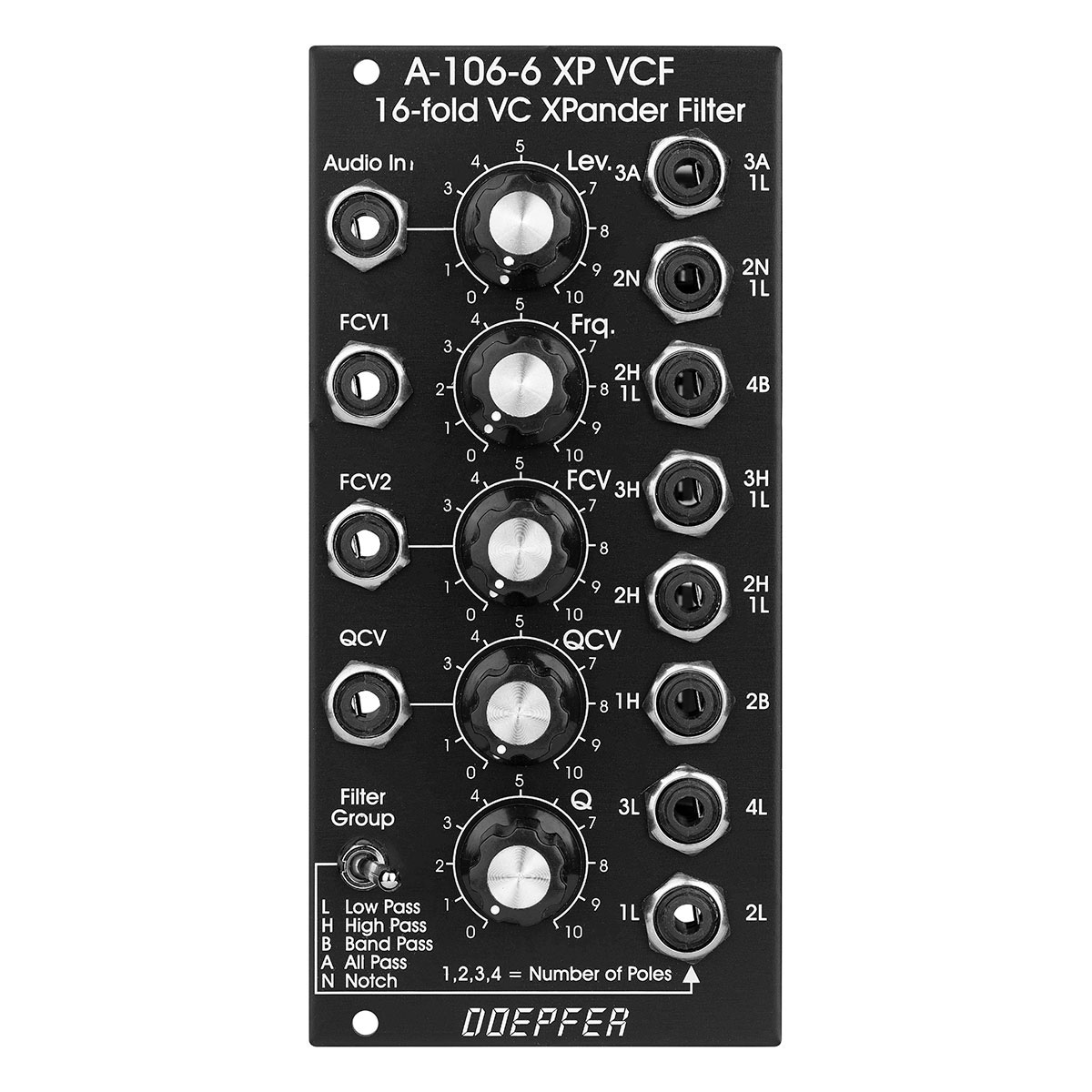

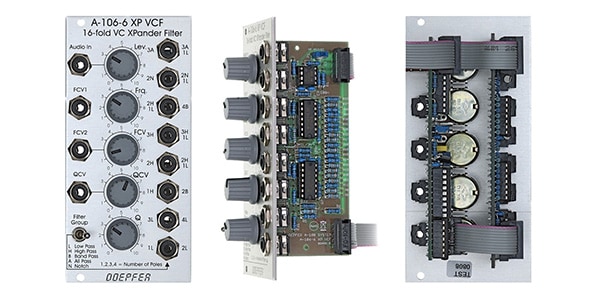

DOEPFER ( ドイプファー ) /A-106-6V Xpander Type VCF / 16

DOEPFER ( ドイプファー ) / A-106-6V Xpander Type VCF / 16

バリエーションを選ぶ

A-106-6 XP VCF 16 Fold VC Xpander Filter は Oberheim Xpander のフィルター回路をベースにしたマルチモード・フィルターです。

このモジュールには15種類のフィルターが搭載されており、8つのフィルターを同時に使用可能です。トグルスイッチ Filter Group で2つのフィルター・グループを切り替えます。

フィルター・タイプ一覧
1L （6 dB ローパス）
2L （12 dB ローパス）
3L （18 dB ローパス）
4L （24 dB ローパス）
1H （6 dB ハイパス）
2H （12 dB ハイパス）
3H （18 dB ハイパス）
2B （6 dB バンドパス）
4B （12 dB バンドパス）
2N （ノッチ）
3A （オールパス）
2H1L （12 dB ハイパスと 6 dB ローパスによる非対称バンドパス）
3H1L （18 dB ハイパスと 6 dB ローパスによる非対称バンドパス）
2N1L （ノッチと 6 dB ローパスによるコンビネーション）
3A1L （オールパスと 6 dB ローパスによるコンビネーション）
VC レゾナンス機能を搭載しています。Filter Group 2（2L、4L、2B…）は自己発振も可能です。

標準的な VCF コントロールはすべて利用可能です。マニュアル・フィルター・フリーケンシー・コントロール（Frq.）、アッテネーター付き CV 入力（FCV2）とアッテネーターなし CV 入力（FCV1、?1V/Oct）。また、マニュアル・コントロールの VC レゾナンス（Q）、アッテネーター付き CV 入力（QCV）を搭載しています。

回路は 24dB のローパス・フィルターをベースにしています。4つの内部フィルター・ステージの出力（6、12、18、24dB 出力）は、異なるレベルと極性でミックスされ、15種類のフィルター・サウンドを出力します。この特殊な回路により、出力にはわずかに異なるレベルとノイズフロアがあります。これは、フィルターを生成するために必要な内部のアンプとステージ数が異なることに起因します。例えば、6dB、12dB、18dB、24dB のローパスなど、1つのステージだけでフィルターを生成した場合、4つのステージすべてを組み合わせたフィルターに比べ、ノイズフロアは小さくなります。

幅 12HP
奥行き 50mm
消費電流
+12V : 50mA
-12V : 50mA
