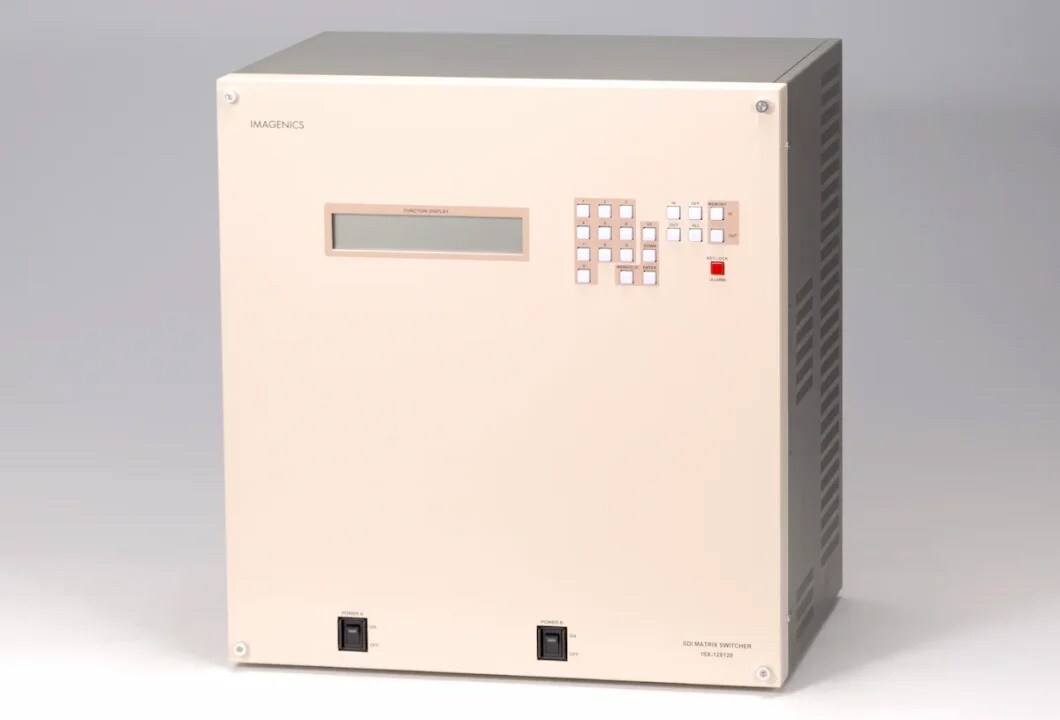

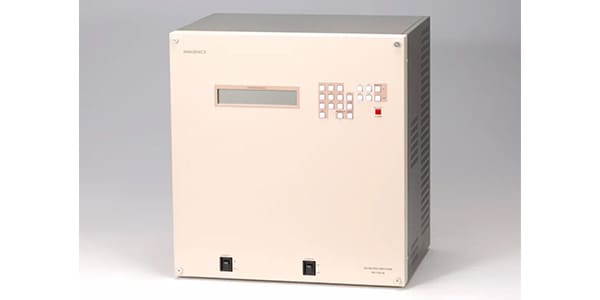

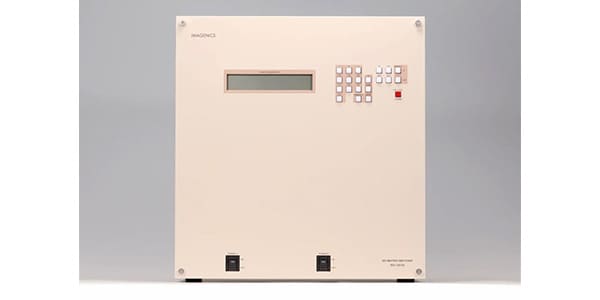

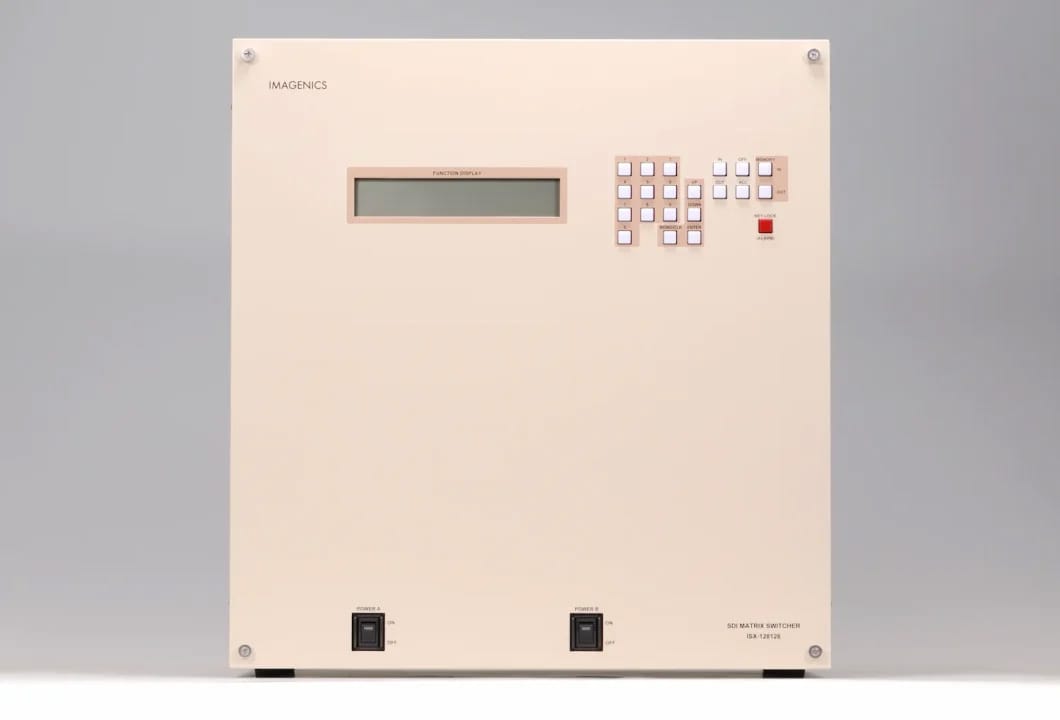

IMAGENICS ( イメージニクス ) / ISX-128128

ISX-128128 は、3G-SDI、HD-SDI、SD-SDI、DVB-ASI などの多規格に対応した128 入力128 出力マトリックススイッチャー。電源冗長化、監視機能を備えています。

■SDIマトリックススイッチャー
■信号方式
3G-SDI：SMPTE424M準拠
HD-SDI：SMPTE292M準拠
SD-SDI：SMPTE259M-C準拠
DVB-ASI：EN50083-9
■入力映像信号：

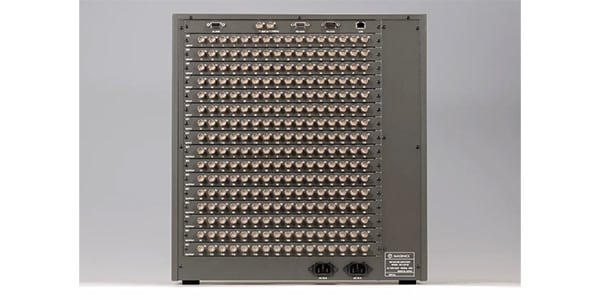

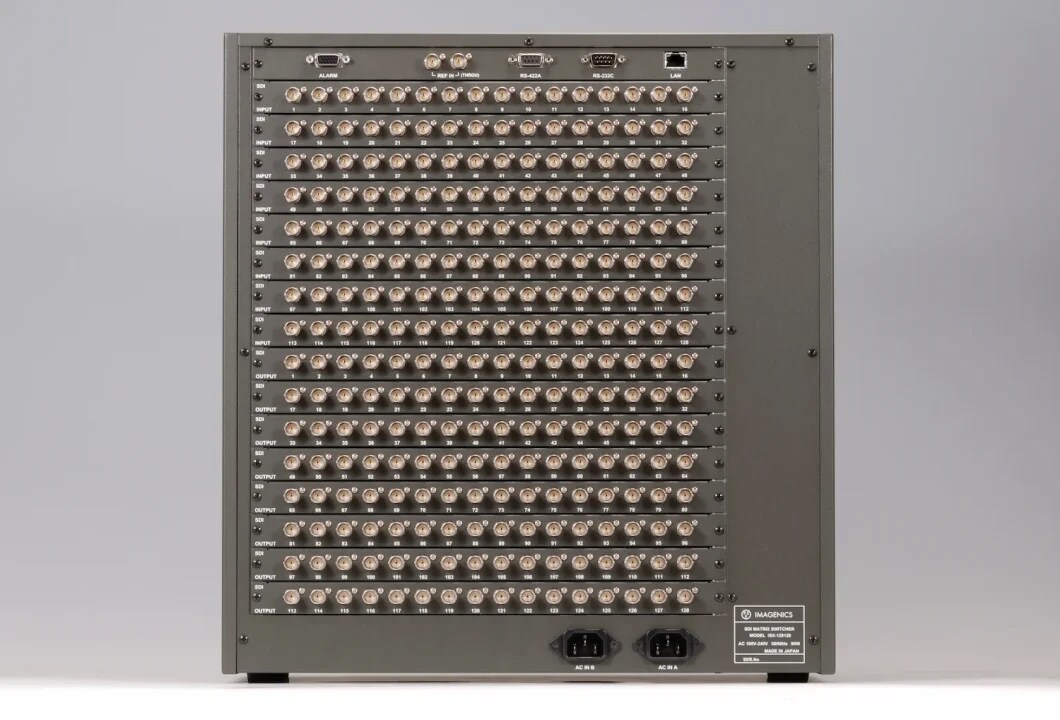

NRZI/NRZ信号0.8V(p-p)75Ω128系統(BNC)
■出力映像信号：
NRZI/NRZ信号0.8V(p-p)75Ω128系統(BNC)
■補償範囲：
3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて70m
HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて100m
SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて200m
■基準同期入力：
2値・3値同期信号またはブラックバースト信号0.3V(p-p)～0.6V(p-p)
1系統BNCループスルーハイインピーダンス
■外部制御機能：
RS-232C1系統(D-sub9ピンオス)
RS-422A1系統(D-sub9ピンメス)
10Base-T/100Base-TX1系統(RJ-45)
■その他機能：
SDI信号のリクロック機能
入力信号自動判別による出力スルーレート切替機能
入力選択情報のバックアップ機能及び64パターンメモリーを搭載

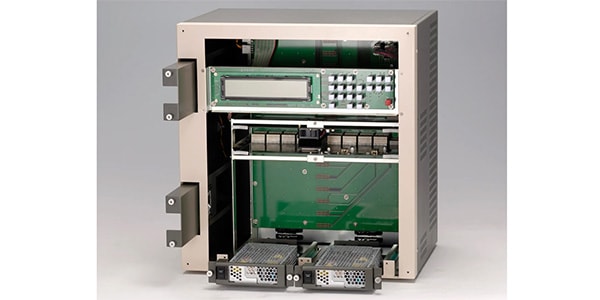

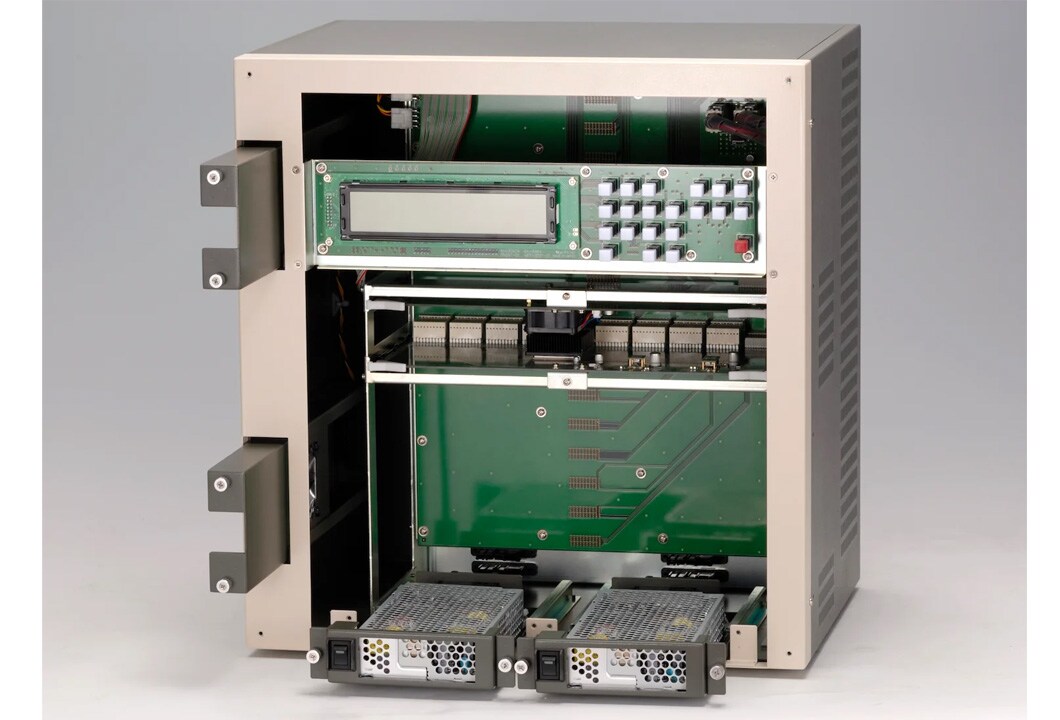

電源の二重化及び前面ホットスワップ可能
冷却ファンの前面ホットスワップ可能
アラーム出力
入出力数の調整可能
基準同期によるブランキングスイッチ機能※1
HD/SDの混在入力可能※2
■電源：AC90V～AC240V、50Hz/60Hz
■消費電力：約90W
■質量：約25kg
■SIZE：422(W)x443(H)x310(D)mm(突起物含まず)
■付属品：
国内専用電源ケーブル(3P-3SL3P-2P変換プラグ付)2本
電源スイッチカバー2個
EIA19型10Uラックマウント金具1組
