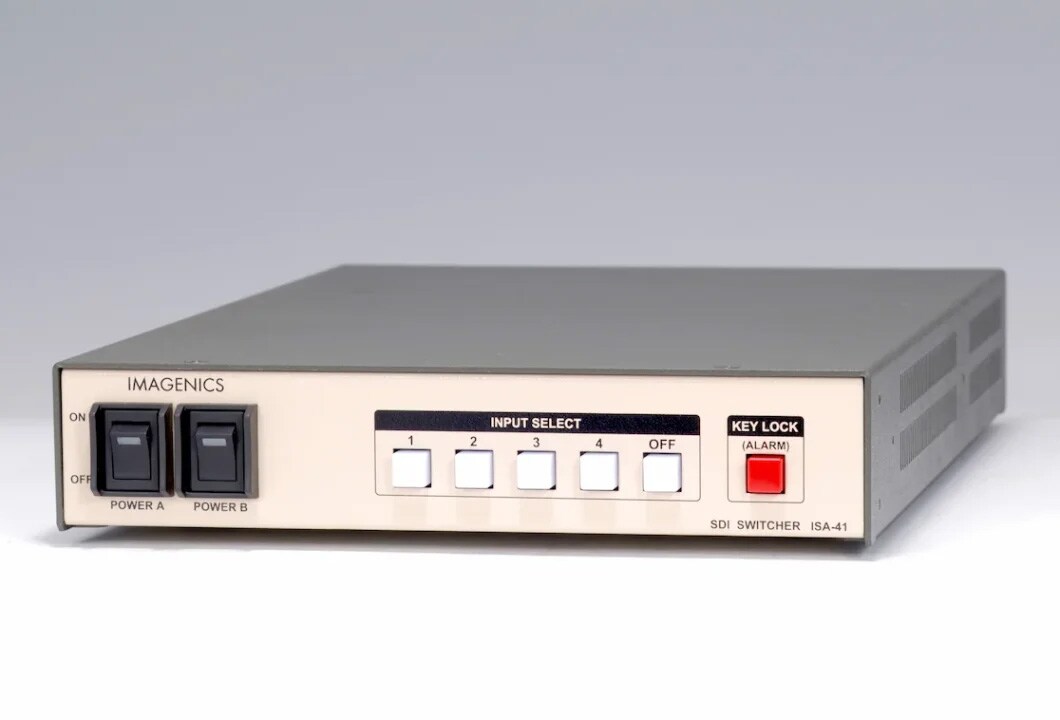

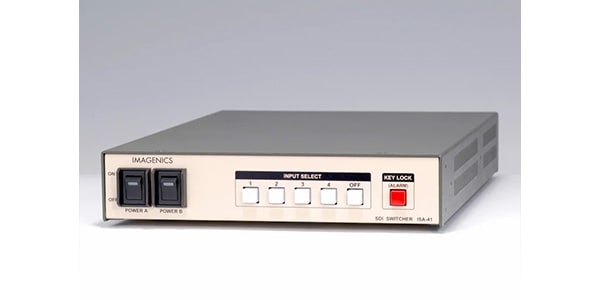

IMAGENICS ( イメージニクス ) / ISA-41

SD-SDI、HD-SDI、3G-SDI ならびにDVB-ASI に対応した入力64 系統×出力64 系統のマトリックスセレクターです。 本体フロントパネルによる各種操作のほか、RS-232C およびLAN による外部からの通信による制御も可能。

■SDIマトリックスセレクター
■対応規格：
SMPTE424M準拠(3G-SDI) 、SMPTE292M準拠(HD-SDI) 、SMPTE259M-C準拠(SD-SDI)、DVB-ASI準拠

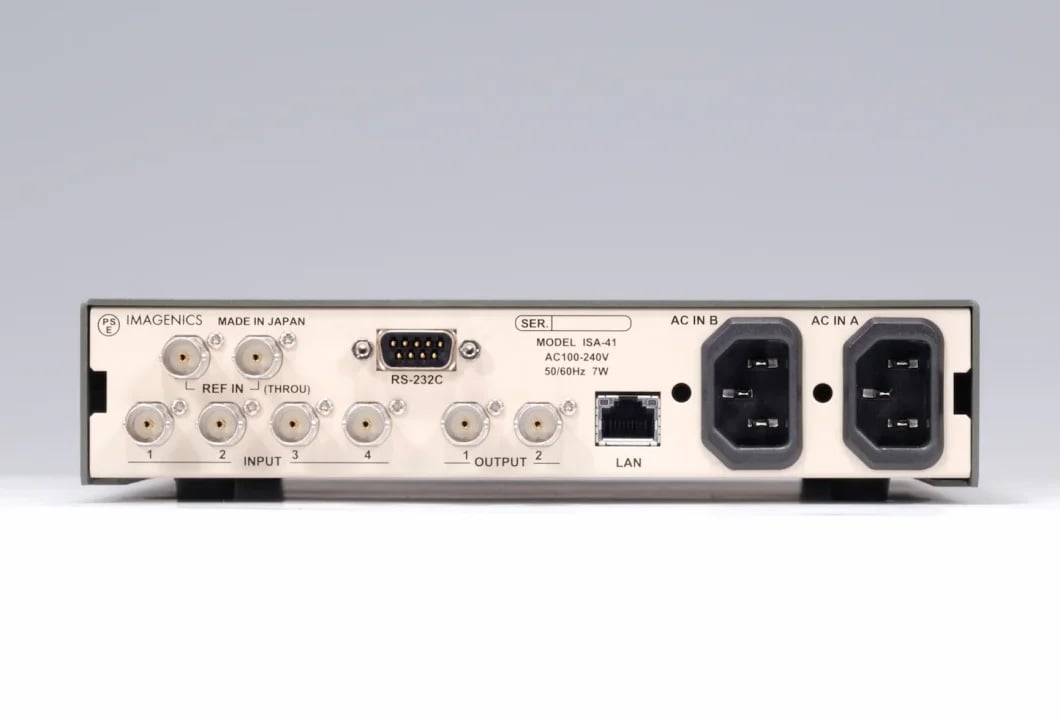

■入力信号：NRZI/NRZ信号 0.8 V(p-p) 75 Ω 4 系統 (BNC)
■出力信号：NRZI/NRZ信号 0.8 V(p-p) 75 Ω 1 系統 2 分配(BNC)
■信号補償距離：
3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 70 mまで自動補償
HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて100 mまで自動補償
SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて200 mまで自動補償
■基準同期入力
2値・3値同期信号またはブラックバースト信号 0.3 V(p-p) ～ 0.6 V(p-p)
(3G-SDIはブラックバースト信号のみ対応)
1系統 BNC×2 ループスルー ハイインピーダンス
■外部制御：10Base-T / 100Base-TX RJ-45
RS-232C (D-sub9ピン オス 勘合ネジ:インチ)
■その他の機能：
SDI信号のリクロック機能
入力信号の自動判別による出力スルーレート切り替え機能
入力選択情報のバックアップ機能
基準同期によるブランキングスイッチ機能 (SMPTE RP168-2002準拠)
(DVB-ASIはブランキングスイッチ機能の使用できません)
3G/HD/SDの混在入力が可能 (フォーマット変換はできません)
電源の2重化
SNMPトラップ送信機能(電源監視、入出力キャリア監視、レファレンス監視)
■電源：AC100 V ～ AC 240 V 50 Hz・60 Hz
■消費電力：7W(最大)
■質量：約 2.5 kｇ
■外形寸法：幅210 mmx高さ44mmx奥行300 mm(突起物含まず)
■付属品：
国内専用ロック機構付電源ケーブル(3P-3SL)2本
電源3P-2P変換プラグ 2個
電源スイッチカバー 2個
