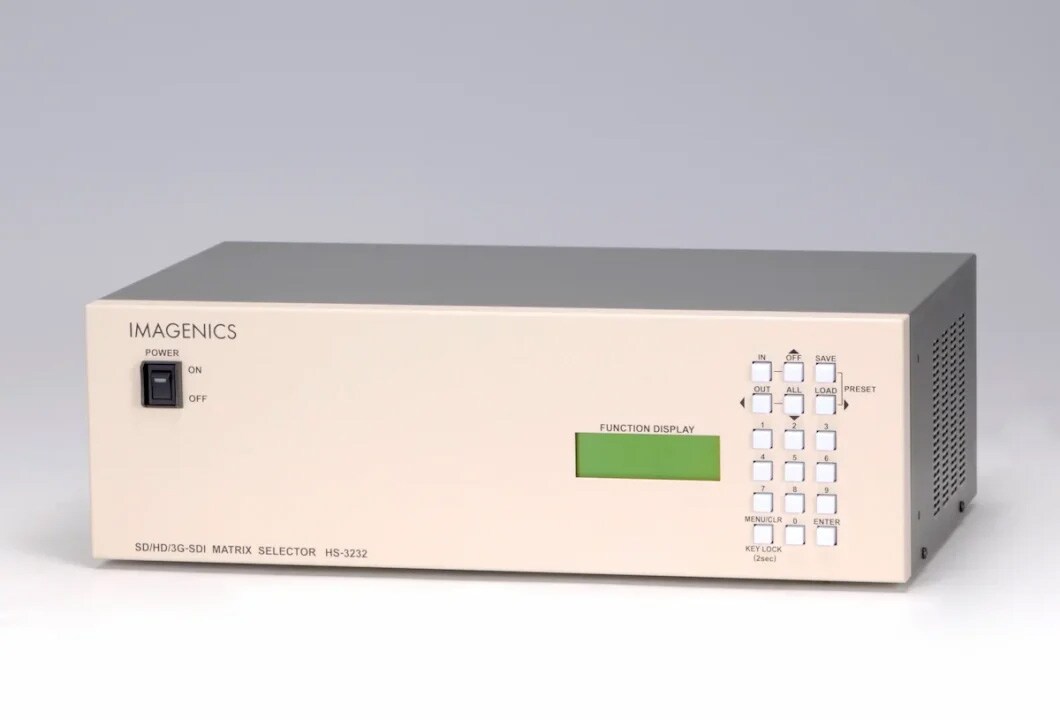

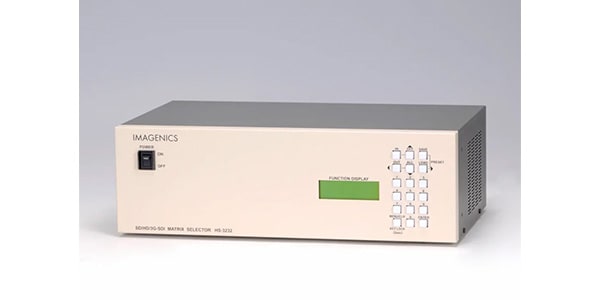

IMAGENICS ( イメージニクス ) / HS-3232

SD-SDI、HD-SDI、3G-SDI ならびにDVB-ASI に対応した入力32 系統×出力32 系統のマトリックスセレクター。 本体フロントパネルによる各種操作のほか、RS-232C およびLAN による外部からの通信による制御も可能です。

■SDIマトリックスセレクター
■対応規格：
SD-SDI(SMPTEST259M-C)HD-SDI(SMPTEST292-1)3G-SDI(SMPTEST424M)DVB-ASI(EN50083-9)準拠
■入力信号：NRZI/NRZ0.8Vp-p75ΩBNCx32
■出力信号：NRZI/NRZ0.8Vp-p75ΩBNCx32
■信号補償距離：
3G-SDIパソロジカル信号入力時5CFB相当同軸ケーブルにて100mまで自動補償
HD-SDIパソロジカル信号入力時5CFB相当同軸ケーブルにて150mまで自動補償
SD-SDIパソロジカル信号入力時5C2V相当同軸ケーブルにて250mまで自動補償
■外部制御：
10BASE-T/100BASE-TXRJ-451系統
RS-232CD-sub9ピン(オス)1系統
■その他：
入力信号の検出・表示機能、内部温度およびファン回転状態の表示機能、SDI信号のリクロック機能、誤操作防止のためのキーロック機能、32パターンのプリセットメモリー機能(半永久)、最終状態のバックアップ機能(半永久)ほか
■電源：AC90V～AC250V50Hz・60Hz
■消費電力：45W(最大)
■質量：約6.5kg
■SIZE：422(W)x132(H)x250(D)mm
※突起物を除く
■付属品：
EIA19型3Uラックマウントアングル1組
ロック機構付き国内専用電源ケーブル1本
電源3P-2P変換プラグ1個
電源スイッチカバー1個
