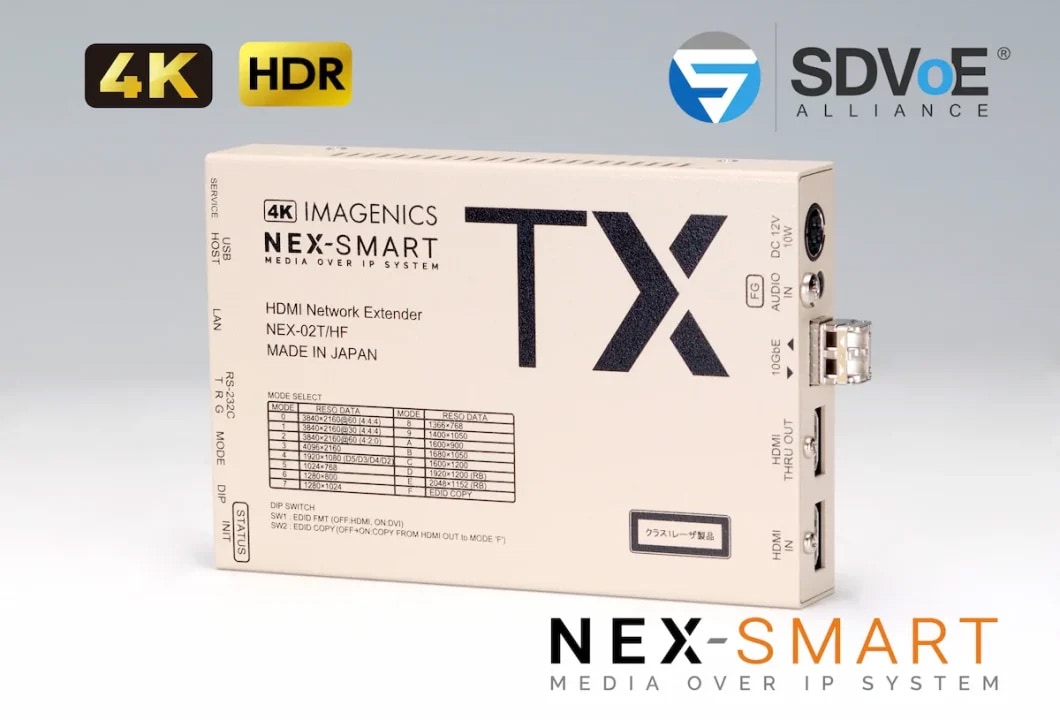

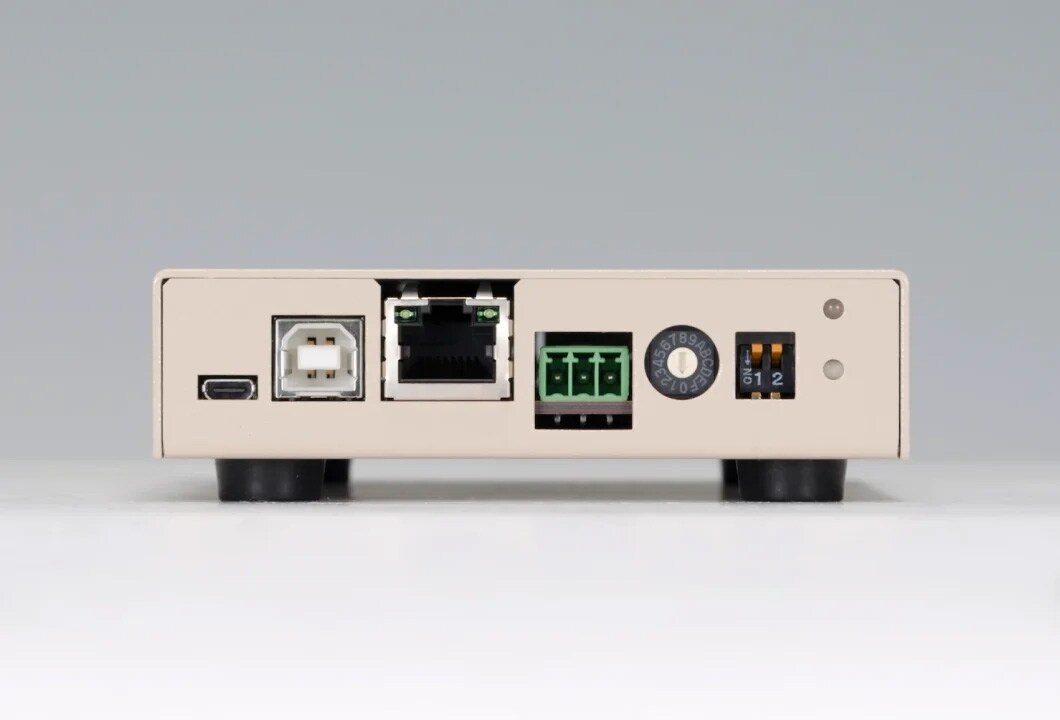

IMAGENICS ( イメージニクス ) / NEX-02T/HF-M

4K60/4:4:4 までのHDMI 信号をマルチモードファイバーケーブルで最長300m 伝送することができる送信器。USBのHID クラス相当 Type-B 1 系統 を延長・切替可能可能です。

■HDMI信号伝送用送信器
■映像入力
HDMI信号：TMDSシングルリンク、HDCP1.4/2.2対応、EDIDエミュレータ機能、
HDMITypeA19ピンコネクタ1系統(ARC、HEC、CECは非対応)
対応解像度：
D1～D5、VGA～UXGAおよびWUXGA(ReducedBlanking)、4K24、4K30、4K60、
ピクセルクロックレート：25MHz～600MHz、TMDSデータレート：0.75Gbps～18Gbps
■映像出力
HDMIケーブル長：1920x1080p最長30m、3840x2160@30最長20m、3840x2160@60/4:4:4最長10m
映像出力HDMI信号：TMDSシングルリンク、HDCP1.4/2.2対応、
HDMITypeA19ピンコネクタ1系統
(ARC、HEC、CECは非対応、HDMI出力信号が3840(4096)x2160/4:4:4のとき接続機器に
応じて1920(2048)x1080に自動でダウンコンバート)
■音声入力
対応解像度：D1～D5、VGA～UXGAおよびWUXGA(ReducedBlanking)、4K24、4K30、4K60、
ピクセルクロックレート：25MHz～600MHz、TMDSデータレート：0.75Gbps～18Gbps
HDMIケーブル長：1920x1080p最長10m、3840x2160@30最長5m、3840x2160@60/4:4:4最長2m
NEX-02T/HF-M(マルチモードモデル)
10GbE信号：10GBASE-SR、デュプレックスLC1系統、光出力レベル-5dBm～-1dBm、
光入力レベル-11.2dBm～+0.5dBm、レーザー発振波長850nm、レーザー安全性クラス1
延長用ケーブル：マルチモード光ファイバーケーブル、50?/125?、カテゴリOM4、OM3、OM2相当、PC研磨
伝送距離：OM3最長300m、OM2最長82m
音声入力LPCM：32kHz～192kHz・16bit～24bit、最大8チャンネル、HDMITypeA19ピンコネクタ1系統
アナログ不平衡：245mV(rms)(-10dBu)、
50kΩ以上、最大入力レベル：2.1V(rms)(+8.7dBu)、3.5φミニステレオジャック1系統

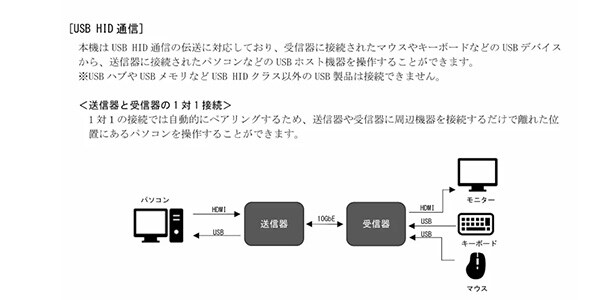

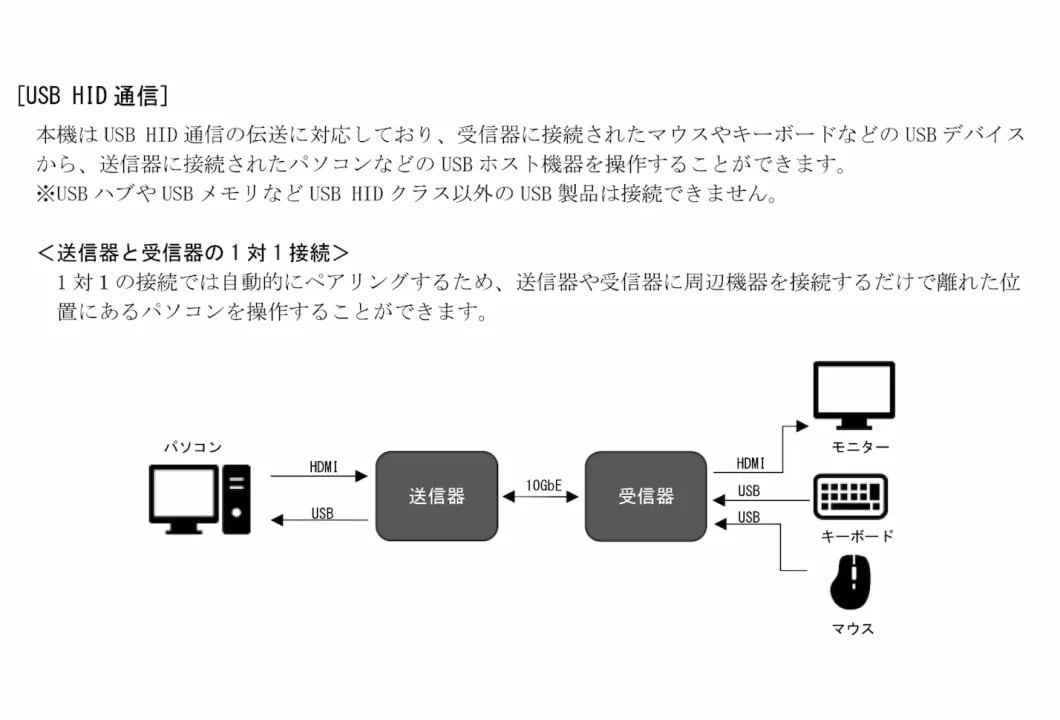

■USB：HIDクラス相当Type-B1系統
■その他入出力
LAN：1000BASE-T/100BASE-TX/10BASE-T、Auto-Negotiation、Auto-MDI/MDI-X、RJ-451系統
RS-232C：全二重、9600bps、D-sub9ピンプラグ1系統
■電源／消費電力DC12V0.8A10W(最大)
■SIZE：100)(W)x25(H)x150(D)mm
※突起物含まず
■質量：約510g
■付属品ACアダプター1台(12V3A出力)、
HDMIコネクタ抜け止め金具(CL-2)2個、
結束バンド2本、
3ピンターミナルプラグ1個
