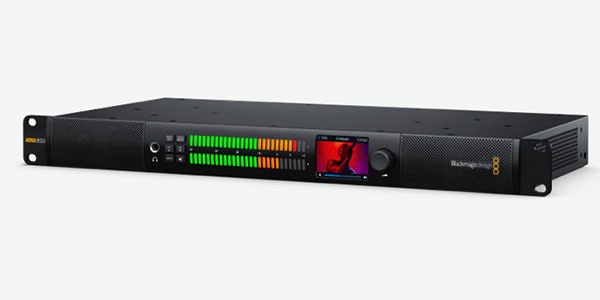

Blackmagic Design ( ブラックマジックデザイン ) / Blackmagic Audio Monitor 12G G3

Blackmagic
Audio Monitor 12G G3

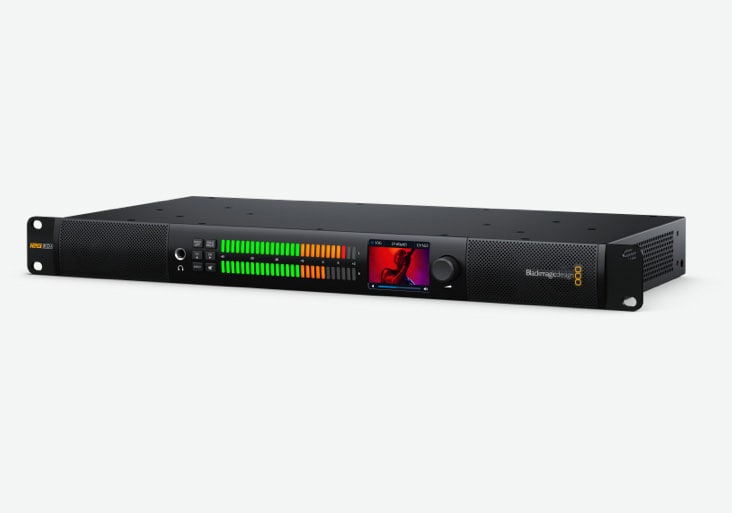

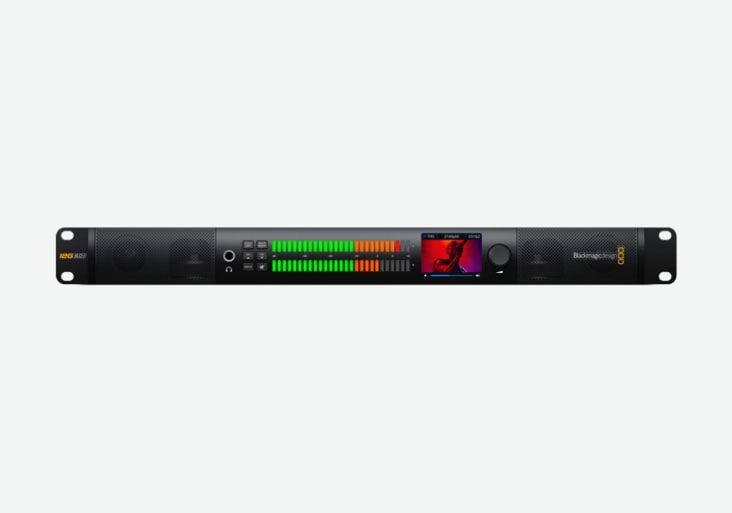

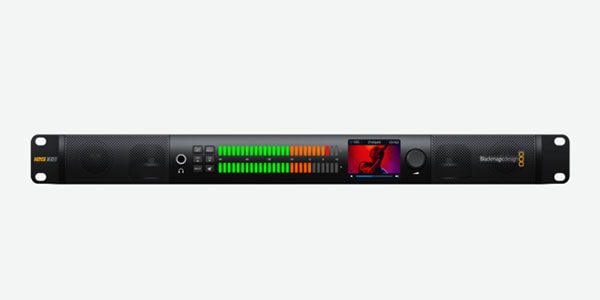

Blackmagic Audio Monitor 12G G3はパワフルなオーディオモニターで、わずか1Uラックサイズで驚きの音質を提供します！これは、あらゆる場所に設置できる大きさです！筐体のデザインの大部分を占める大型メーターは、反応が正確で、様々なオーディオ測定基準に切り替え可能。12G-SDI入力も搭載しており、プロ仕様ビデオ機器からのオーディオもモニタリングできます。また、この新モデルは、SMPTE-2110 IPビデオ入力用の10Gイーサネットを搭載しているので、外部コンバーターなしでIP放送システムに接続できます。さらに、従来のバランスアナログXLR、HiFi、AES/EBUオーディオ入力も搭載。HDMIビデオ出力もあるので、大型テレビやコンピューターモニターを使用してモニタリングできます！

機械加工デザイン

Blackmagic Audio Monitor 12Gはアルミニウム製の機械加工デザインなので、極めて頑丈かつ軽量です。筐体はディープブラックのアルマイト仕上げなので、他の機器とよく馴染みます。すべて金属製なので、大音量でも音響振動は発生しません。2つの大型オーディオメーターは、27段階で表示されます。目盛りはアルミニウム製の筐体から1段階ずつ個別に削り出されているので、セグメント間に光のにじみは一切生じず、メーターを明瞭に確認できます。フロントパネルのボタンでは、左右チャンネルのソロの切り替え、12G-SDI、ST 2110 IP、AES/EBU、アナログまたはHiFiオーディオの選択、スピーカーのミュートが可能。便利なヘッドフォンソケットもフロントパネルに搭載されています！

小型でも大音量！

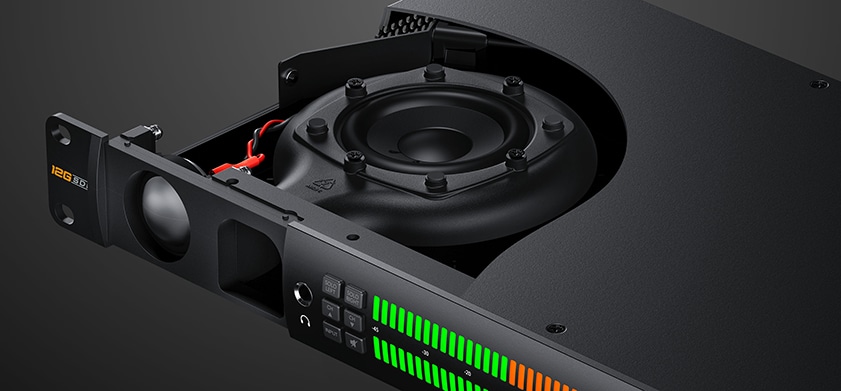

Blackmagic Audio Monitor 12Gは、1Uラックマウントサイズで驚くほどの大音量を提供します。非常に高出力のアンプを搭載しているので、ライブイベントなどの騒がしい環境でも十分な音量が得られ、クリアなオーディオモニタリングが可能。その秘密はデュアル・サブウーファー設計にあり、限られたラックサイズで豊かな低音を生成する音響出力を備えています。デジタルプロセッサーは複数の周波数帯域を調整し、滑らかでフラットな周波数応答が得られます。これらの特性を併せ持つ、非常に高音質の驚異的なオーディオモニタリング・ソリューションでありながら、サイズが小さいため、小型の中継トラック、フライアウェイキット、トランスミッションラック、コントロール室などに設置できます。

正確なオーディオレベルメーター

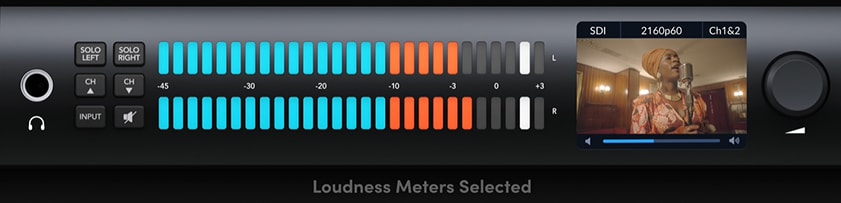

Blackmagic Audio Monitor 12Gに搭載されたオーディオメーターは、オーディオメーター規格に準拠したリアルなアナログスタイルの挙動に対応しています。オーディオメーターの各セグメントは独立したRGB LEDで、異なるメーター規格に応じて必要な色に変更可能。各セグメントは個別に削り出され、分離しているので、セグメント間に光のにじみは生じません。これらのメーターは、VU -20dBFSおよび-18dBFS、PPM EBU -20dBFSおよび-18dBFS、PPM BBC -20dBFSおよび-18dBFS、ラウドネスEBU +9および+18、ラウドネスK-weighting LUFS +9および+18間で変更できます。ラベルシールが同梱されているので、メーター規格を変更したら、メーター規格に応じた適切な目盛りシールを貼り付けられます。

バックライト対応コントロールとLCDでモニタリング

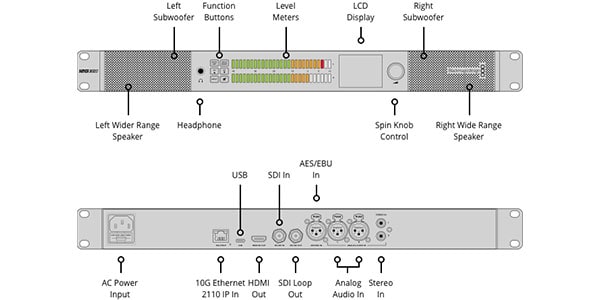

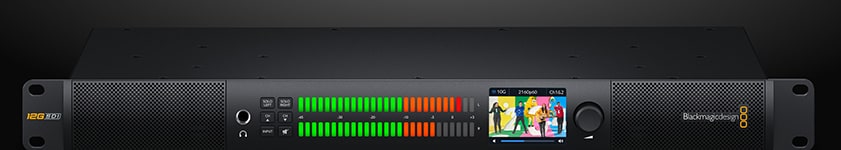

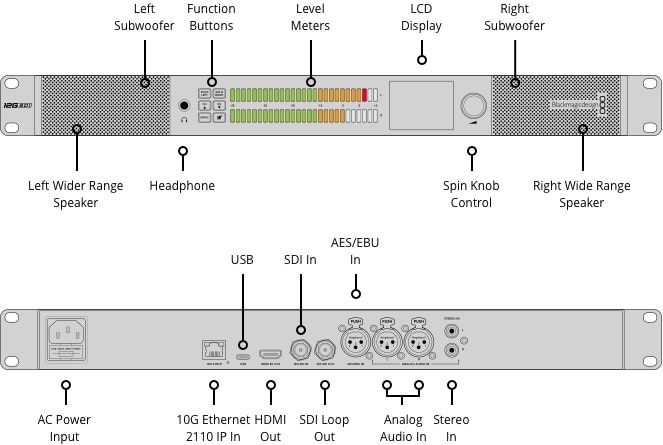

Blackmagic Audio Monitor 12Gのフロントパネルには様々なコントロールがあります。LCDが内蔵されているので、オーディオモニタリングだけでなく、12G-SDIおよびST 2110 IPビデオ入力のモニタリングも可能。LCDは、選択した入力の種類、ビデオ規格、ビデオ入力からの選択されたエンベデッドオーディオペアも表示します。また、現在のオーディオレベルもLCDに表示されます。フロントパネルは、ヘッドフォン/スピーカーの音量を滑らかに調整できるコントロールも搭載。左右のオーディオを片方ずつ聴くことができるソロボタンもあります。上下の矢印キーではエンベデッドオーディオチャンネルを選択可能。入力選択ボタンおよびミュートボタンもあります！

大画面テレビでモニタリング

Blackmagic Audio Monitor 12Gの最もエキサイティングな機能のひとつが、HDMIモニタリング出力です。このHDMI出力では、大画面テレビまたはコンピューターモニターを放送用モニターとして使用可能。HDMI出力は、現在選択しているビデオ入力（12G-SDIまたはST 2110 IP）から変換されます。12G-SDIループ出力もあり、これも現在選択しているビデオ入力から出力されます。つまり、SDIまたはST 2110 IPビデオ入力の映像をSDIループ出力に含めることが可能。また、ビデオ入力からの全エンベデッドオーディオペアをモニタリングできます。

2160p60までのSD、HD、Ultra HDフォーマットに対応！

Blackmagic Audio Monitor 12Gは、SD、HD、Ultra HDのあらゆるビデオフォーマットからオーディオをデエンベッドします。つまり、既存のSDI放送機器を新しいST 2110 IPベースのシステムに接続するのに最適です。SDにおいては、Blackmagic Audio Monitor 12Gは525i59.94と625i50の両フォーマットをサポート。HDは、720p60までのすべての720pビデオフォーマット、1080i60までのすべての1080インターレースフォーマット、1080p60までのすべての1080pフォーマットをサポート。Ultra HDは、2160p60までのすべてのビデオフォーマットをサポート。フォーマットの切り替えはビデオ入力に応じて瞬時に自動的に行われるので、複雑な操作などは不要です。

高度な12G-SDIで直接ビデオモニタリング

Blackmagic Audio Monitor 12Gは高度な12G-SDIコネクターを搭載しており、現在のHDビデオフォーマットに加えて、将来のUltra HDビデオフォーマットにも対応できます。12G-SDIは、単一のBNC接続で高フレームレートUltra HDに対応でき、一般的なHD機器にも簡単に接続できます！つまり、Blackmagic Audio Monitor 12Gは事実上ほぼすべてのSD、HD、3G-SDI、6G-SDI、12G-SDI機器と互換性があり、2160p60までのあらゆるHDおよびUltra HDフォーマットをサポート。現在HDのみで放送している場合でも、いつでもUltra HDにアップグレードできます。Blackmagic Audio Monitor 12Gは、ビデオ入力を自動的に検出し、フォーマットを切り替えてUltra HDで動作し始めます。

SMPTE 2110 IPネットワークに直接接続！

Blackmagic Audio Monitor 12G G3は、IPビデオのSMPTE-2110に完全に準拠しており、ST 2110 IPビデオシステムに直接接続できるので、最新型のIPビデオシステムを構築できます。SMPTE-2110は、IPネットワークを介して放送するビデオ、オーディオ、補助データの伝送、同期、定義を規定する規格です。これには、SMPTE-2110-20非圧縮ビデオ、Blackmagic IP圧縮コーデック（高フレームレートUltra HD用）、SMPTE-2110-21トラフィックシェーピング/タイミング、SMPTE-2110-30オーディオ、SMPTE-2110-40補助データのサポートが含まれます。

NMOSプロトコルで仮想ルーティング

Blackmagic Audio Monitor 12GはNMOSインターフェース仕様に対応しているので、ST 2110 IPベースのIPビデオ機器をすべて連動させて、大きな仮想ルーターとして稼働できます。また、Videohub Smart ControlをNMOSコントローラーとして使用して、ソースをST 2110 IPネットワーク上の送信先にルーティング可能。NMOSインターフェースの仕様は、IPネットワーク上でSMPTE 2110デバイスがどのように検出・制御されるかを規定しています。Blackmagic Audio Monitor 12Gは、IPビデオデバイスを発見・登録するIS-04、IPビデオデバイス間の接続を制御するIS-05をサポート。これにより、従来型のSDIルーターのようにソースと送信先を接続できます。

アナログおよびAES/EBUオーディオソースのモニタリング

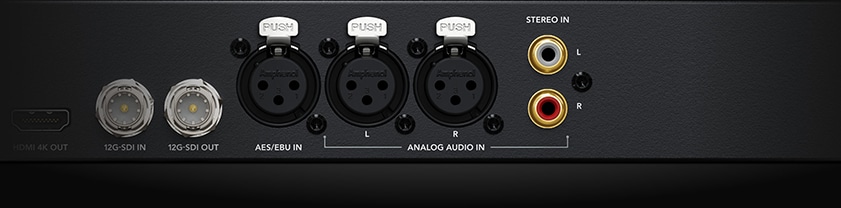

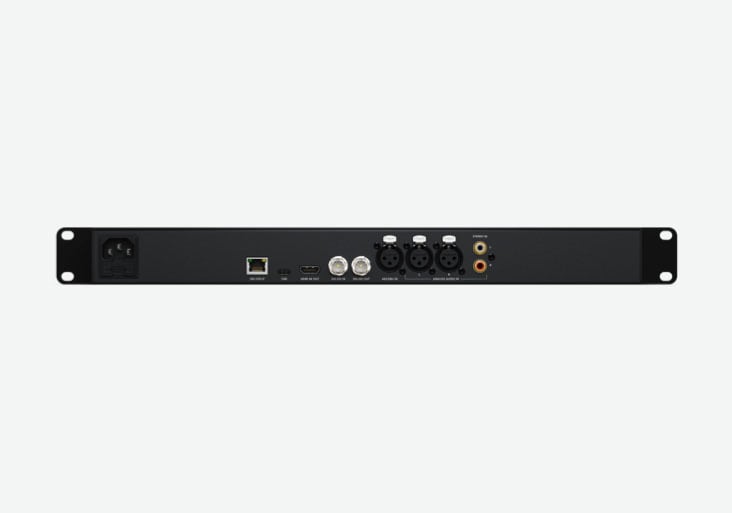

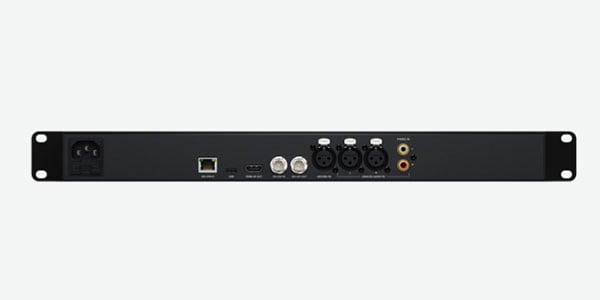

Blackmagic Audio Monitor 12Gは素晴らしいアナログオーディオのモニタリング・ソリューションでもあり、従来のアナログオーディオ用およびデジタルオーディオ用に様々な種類の入力を搭載しています。アナログ入力は極めて高品質で、放送品質の低歪み・低ノイズを提供。リアパネルには、プロ仕様XLRコネクターのバランスアナログオーディオ入力を搭載しています。同じくプロ仕様XLRコネクターのAES/EBUデジタルオーディオ入力もあります。民生用オーディオ機器の接続には、2つのRCAコネクターによるステレオHiFiオーディオ入力を使用可能。つまり、Blackmagic Audio Monitor 12Gは、ビデオソースのモニタリングと同様にオーディオソースのモニタリングにも優れています！

HDRビデオソースに対応

Blackmagic Audio Monitor 12Gは、最新のHDRワークフローに必要なすべてを搭載しています。HDRのモニター、プロジェクター、テレビに接続するだけで、HDRモニタリングが可能です！VPID（ビデオペイロードID）のPQおよびHLGフォーマットの静的メタデータは、ST2108-1、ST2084、ST425規格に従って扱われます。Blackmagic Audio Monitor 12Gは、SDR、HLG、PQの転送特性を示す、VPIDの2ビットを追加で定義するST425に準拠。また、SDIを介したHDR静的または動的メタデータの転送方法を定義するST2108-1、12G-SDIに対するST2082-10、3G-SDIソースに対するST425にも準拠しています。カラースペースは、Rec.2020およびRec.709の両方に対応しています。

設定と更新のリモート管理

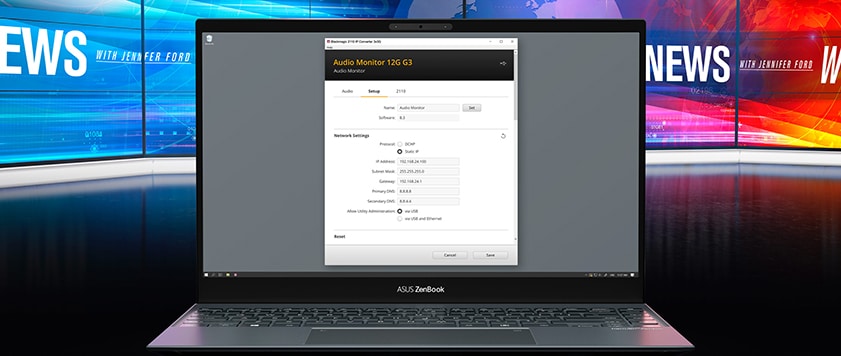

多数の機材で構成された複雑な放送システムでは、機器のリモート管理は、問題の診断、設定の変更、ソフトウェアのアップグレードにおいて欠かせません。Blackmagic Audio Monitorユーティリティを無償でダウンロードすることで、ソフトウェアのアップデートおよび設定の変更が可能。MacとWindowsの両方に対応しています。ソフトウェアはリアパネルのUSBポートに直接接続できますが、リモート管理を行う際はイーサネットおよびIPネットワークを介して接続可能。これにより、大型施設で全オーディオモニターソフトウェアのアップデートを1台のコンピューターで実行できます。この機能は、Audio Monitorが離れた場所にある場合に非常に便利です！
