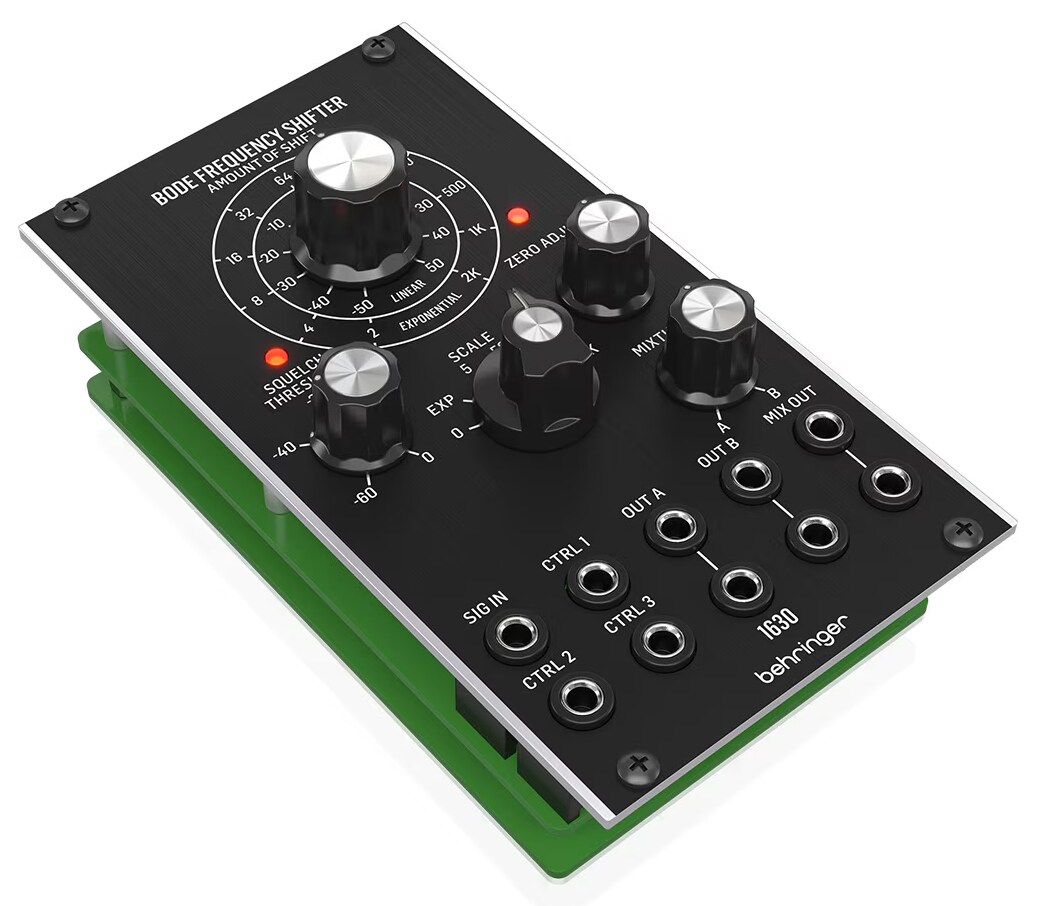

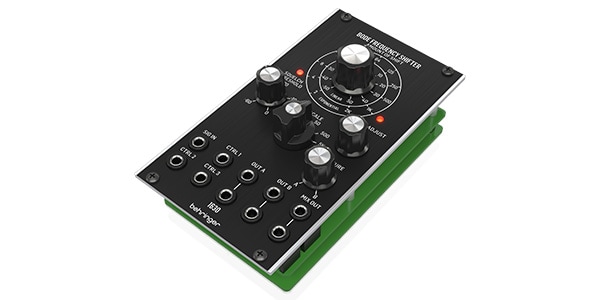

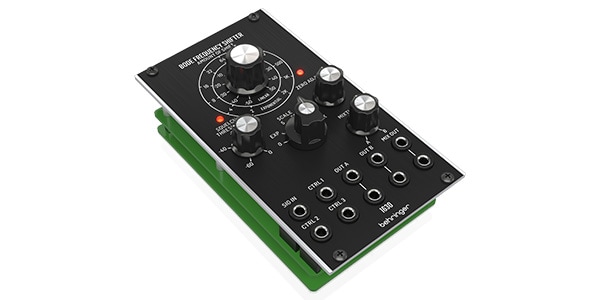

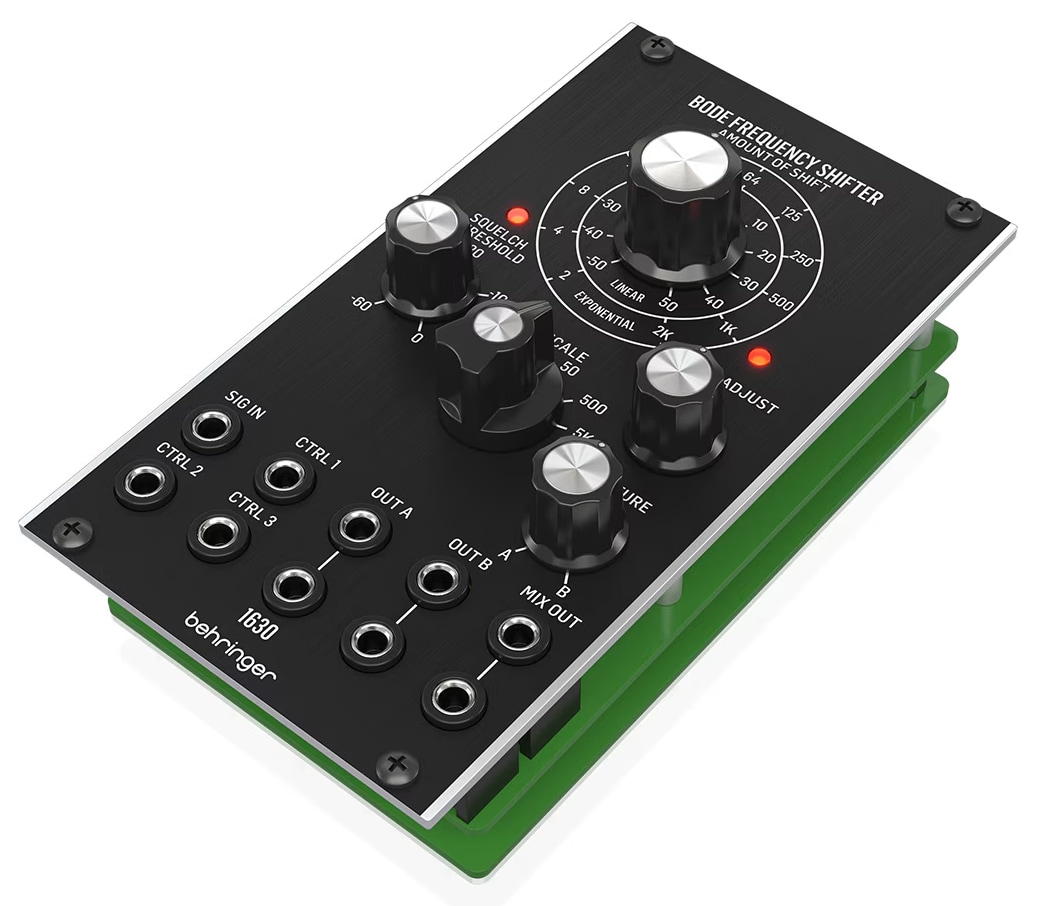

BEHRINGER ( ベリンガー ) / BODE FREQUENCY SHIFTER 1630

BEHRINGER / BODE FREQUENCY SHIFTER 1630は、入力信号の周波数スペクトル全体を -5 kHz から +5 kHz まで正確にシフトします。

■BODE FREQUENCY SHIFTER 1630
Behringer の BODE FREQUENCY SHIFTER 1630 が登場しました。ハイギアにシフトしてドロップに備えましょう。電圧制御ビート周波数直交発振器を含む最先端の回路で作られた 70 年代の有名なモジュールを本格的に再現し、セットアップを拡張します。 BODE FREQUENCY SHIFTER は、セットアップの空のスロットを埋めるために必要な部品かもしれません。

■Ready for Any Signal
BODE FREQUENCY SHIFTER は、入力信号の周波数スペクトル全体を -5 kHz から +5 kHz まで正確にシフトします。任意のオーディオソースを接続し、巨大なノブを回し始めるだけで周波数を下げたり上げたりできます。シフト量はスケールノブで変更することもでき、リニアまたはエクスポネンシャルコントロールを切り替えることができます。

■Controls
BODE FREQUENCY SHIFTER の追加コントロールには、キャリアのブリードスルーを最小限に抑える可変閾値スケルチが含まれており、入力信号の特性を創造的に変更するために使用できます。最大 3 つの制御電圧と最大 4 つの出力信号も接続できます。

仕様

入力
信号入力
タイプ 1 x 3.5 mm TSジャック、AC結合

インピーダンス 50 kΩ、アンバランス

最大入力レベル +12 dBu

コントロール入力
タイプ 3 x 3.5 mm TSジャック、DC結合

インピーダンス：100 kΩ、アンバランス

CVレンジ 10 V

出力
出力A
タイプ 2 x 3.5 mm TSジャック、DCカップリング

インピーダンス：1 kΩ、アンバランス

最大出力レベル +12 dBu

出力信号 反転周波数シフトなし

出力B
タイプ 2 x 3.5 mm TSジャック、DC結合

インピーダンス：1 kΩ、アンバランス

最大出力レベル +12 dBu

出力信号 反転周波数シフト

ミックス出力
タイプ 2 x 3.5 mm TSジャック、DC結合

インピーダンス：1 kΩ、アンバランス

最大出力レベル +12 dBu

出力信号 出力AまたはB、またはMIX

テスト・コネクター
タイプ 1 x 12ピン0.1インチ・オス・ヘッダ

インピーダンス：1 kΩ、アンバランス

使用可能信号：Var Osc、Fixed Osc 1&2、BFOフィルター1&2、ドームフィルター1&2、Out 1&2、
スケルチ・イネーブル・リンク、GND

コントロールとインジケーター
シフト量
最大±5kHzの周波数シフト

ゼロ調整
ファイン周波数シフト ±220Hz

ゼロ調整LED
キャリア周期で1回点滅

スケール・ロータリー・スイッチ
0（オフ）、指数関数 +2 Hz～+2 kHz、1 V/オクターブ・リニア ±5 Hz、±50 Hz、±500 Hz、±5 kHz

スケルチ・スレッショルド
-60 dBu～0 dBu

スケルチ・スレッショルドLED
スレッショルド・レベル以上の入力信号に対して点灯

ミクスチャー
A出力とB出力の間のパン

システム
周波数範囲
<30 Hzから>16 kHzまで

入力から出力までのゲイン
ユニティ・ゲイン

制御入力マッチング
0.1%より良好

電源要件
電源 ユーロラック

消費電流: 110 mA (+12 V), 110 mA (-12 V)

サイズ: 14 HP
