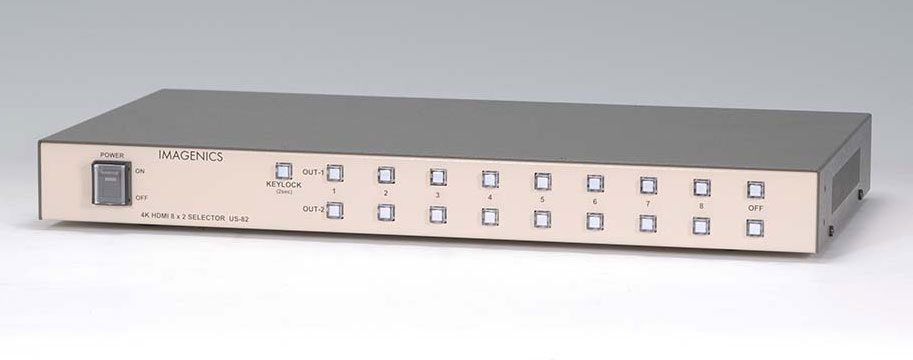

IMAGENICS ( イメージニクス ) / US-82

HDMI 2.0/1.4およびHDCP 2.2/1.4規格に準拠したHDMI信号の8x2マトリックス型セレクター。HDMI出力端子毎の4K映像からFHD映像へのダウンコンバート機能、アナログ音声デエンベデット機能にも対応します。

■4K 8x2 HDMIセレクター
■映像信号方式 ：
・TMDS信号(デジタルRGB/YPbPr)、ピクセルクロック25 MHz～600MHz(TMDSクロック25 MHz～340 MHz)
・4K、D1～D5相当のHDMI信号および、640x480～4,096x2,160までのPC信号にも自動対応
・HDMI信号において、データレート18Gbpsまでの最大36ビットディープカラー信号(4K60@422)または24ビットフルカラー(4K60@444)の規格準拠信号に対応
■HDMI入力：HDMI-A 19ピンコネクタ8系統(HDCP 1.4、2.2対応、DVI信号入力可能)
■HDMI出力：HDMI-A 19ピンコネクタ 2系統(HDCP 1.4、 2.2対応、カラースペース変換やDVI信号出力可能)
■エミュレーション機能(プラグアンドプレイ機能）：
CEA、VESAの主要な解像度をLAN外部制御からコマンドにて選択設定して使用または、OUT-1, OUT-2端子からのEDIDデータをコピーバックアップして使用可能
■アナログ音声機能
音声出力端子：-10 dBu(10 kΩ以上負荷時)ローインピーダンス不平2チャンネル2系統(RCAピンジャックx4)
音声周波数特性：20Hz～20kHzにて、-1dB～+1dB
音声SN比：80dB以上(1kHzのA特性、基準-10dBu出力時)
音声クロストーク：80dB以上
音声歪率：0.03%以下(10kΩ以上負荷時)
最大音声出力レベル：+10dBu（HDMIエンベデット音声の0dBFS時）
■外部制御機能：
LAN10BASE-T,100BASE-TX 1系統、RJ45 1系統100BASE-TX, 10BASE-T自動判定
※本機への各種動作設定可能
■電源：AC90V～ AC250V30W
■SIZE(突起物を除く)：422(W)x44(H)x230(D)mm、約3.4 kg
