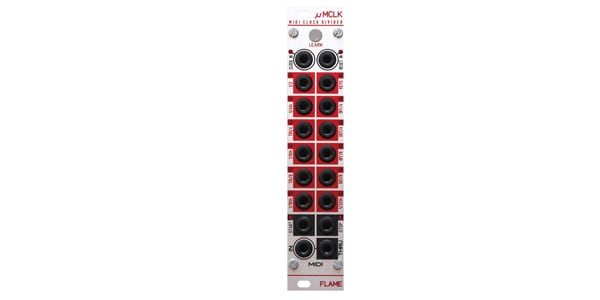

FLAME ( フレーム ) / μMCLK

MIDIクロックとアナログ・クロックを様々なレートで分周して出力可能。

μMCLK は MIDI クロックまたはアナログ・クロックを分周して出力するディバイダー・モジュールです。

ディバイダーの出力は両方の動作モードで別々に割り当てられます。

MIDI Start コマンドを受信すると μMCLK は MIDI クロック・ディバイダーとして機能します。11個の出力には固定のディバイド・レートが設定されています。KEYS 出力は3オクターブの MIDI ノートを受信することにより、ディバイド・レートを変更できる特別な出力ジャックです。複数のノートを受信すると複数のディバイド・レートをミックスして出力します。LEARN キーを使用して受信する MIDI チャンネルと、この3オクターブ範囲の最低音を設定できます。

MIDI クロックの受信を停止すると（MIDI Stop コマンドを受信した後、または電源を On にした直後）、μMCLK はアナログ・クロック・ディバイダーとして機能し、CLOCK 入力のアナログ・クロックを分周します。12個のアナログ・ディバイダー出力は、SysEx を介して再プログラムできます。既製の SysEx ファイルは Flame の製品ページで公開されており、すぐに利用可能です。（例 : 偶数/奇数のディバイダー、フィボナッチ・シリーズ、オフビートなど）。RESET 入力はアナログ・カウンターをリセットするか、アナログ・ディバイダーを非アクティブにします。

※本製品には TRS MIDI ケーブルは付属していません。DIN 5 Pin MIDI ケーブル（一般的な MIDI ケーブル）を使用する場合は別途変換アダプター（TRS-B 規格）をご用意ください。

幅 5HP
奥行き 40mm
消費電流：
+12V：80mA
+12V：最大70～80mA
備考 MIDI IN, THRU は MIDI TRS-B standard です。
