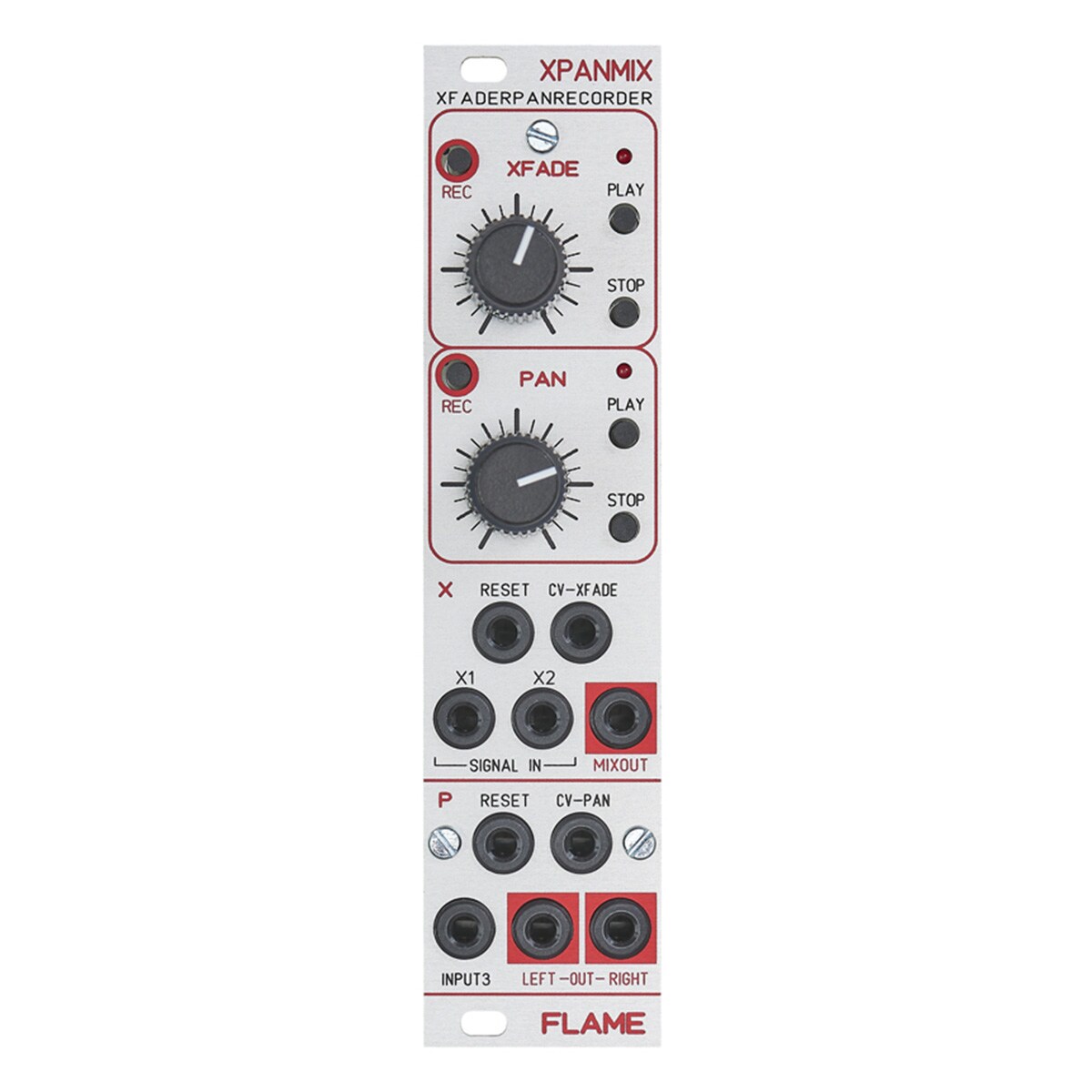

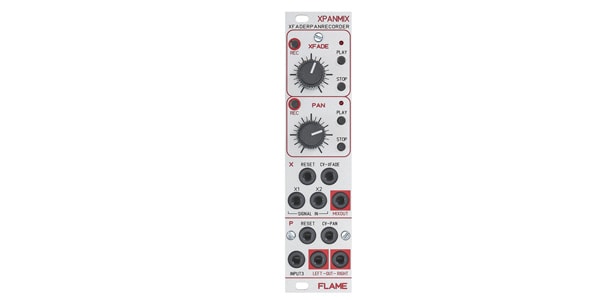

XPANMIX はノブの動きを記録/再生できるクロスフェーダー/パンニング・ミキサーです。

オーディオと CV を扱うことが可能で、入力できる電圧レンジは +-5V まで対応。X1とX2 2つの信号を同時にクロスフェード/パンニングできます。XFADE ノブまたは LFO など外部 CV を CV-XFADE へ入力してクロスフェード、PAN ノブまたは LFO など外部 CV を CV-PAN へ入力してパンニングを調整します。各トラックに用意された REC ボタンを押すと、ノブの動きをそれぞれ2分以上記録します。記録したノブの動きは PLAY ボタンを押してワンショットで再生するか、または PLAY ボタンを長押しするとループさせることができます。再生速度は再生時に調整できます。

メインのチャンネル以外に用意されている INPUT3 は出力へ直接ルーティングされており、X1、X2 チャンネルとミックスされます。この入力を使用すると、他のソースを直接ミックスすることができます。

入力はモジュール背面のスライドスイッチを使用すると、+6dB オーディオ・レベルへ個別に切り替えることができます。

クロスフェードとパンニングの再生ポジションをリセットする RESET 入力が用意されています。

記録したノブの動きは、モジュールに付属しているボタン電池 CR2032 を本体背面のソケットへセットしておけば、電源を切っても永続的に保存可能です。


幅 6HP
奥行き 40mm
消費電流 +12V : 40mA
-12V : 10mA
備考 メモリー・バックアップ用ボタン電池 CR2032 付属
