FLAME ( フレーム ) / QSlider

4本のスライダー制御のCVソース。ノブで0～+10/-5～+5でレンジを設定可能。

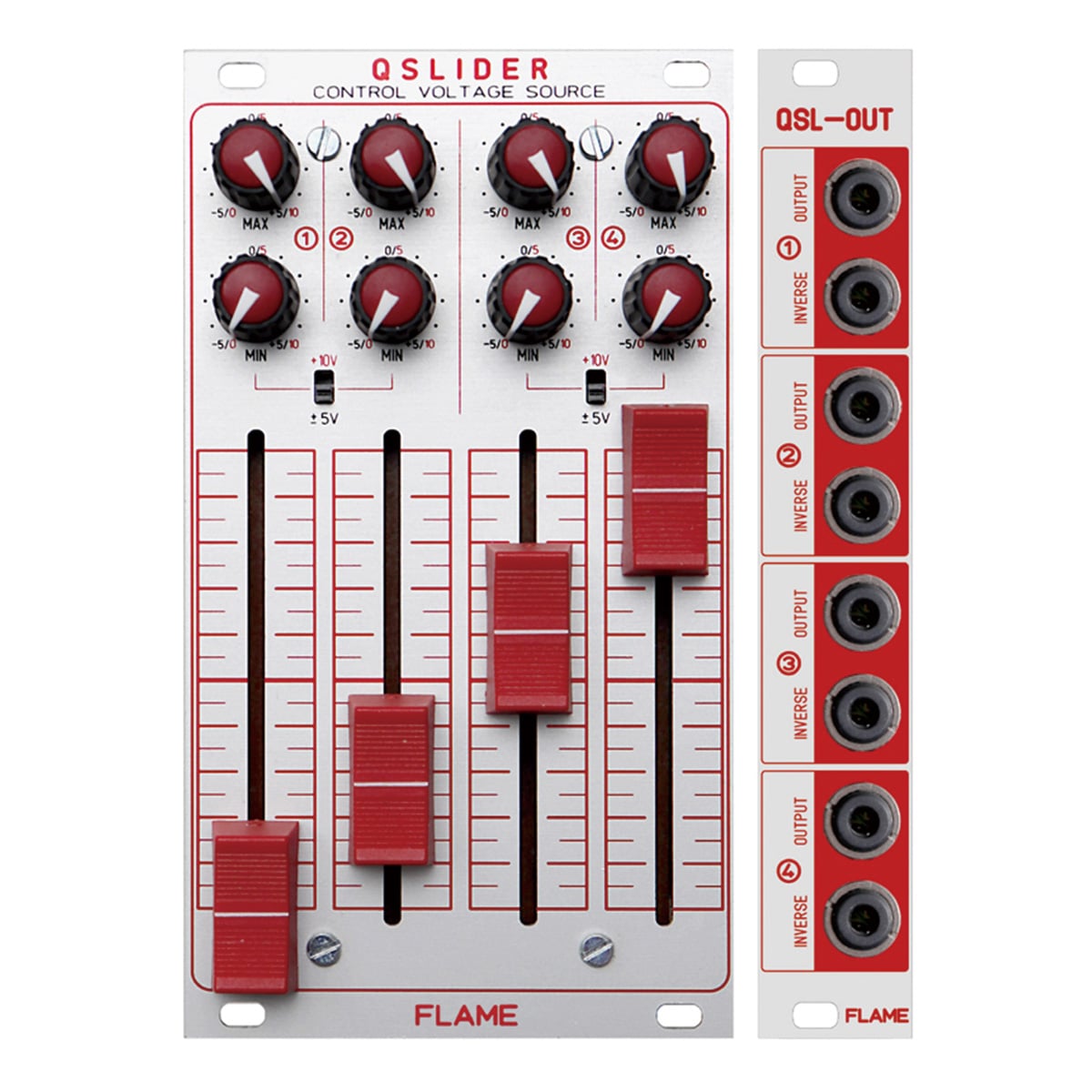

QSLIDER（キュースライダー）は 60mm フェーダーを4本備えたアナログ CV ソースです。4つのスライダーのコントロール範囲は2つの Min / Max ノブで設定できます。Min ノブはスライダーを最下部へ動かした際の出力電圧を設定し、Max ノブはスライダーを最上部へ動かした際の出力電圧を設定します。スライダーはこの2つの設定した電圧の間で変化します。これにより出力する電圧の範囲を制限しながらも、スライダーの可動範囲の全体を利用することができます。

反転させた電圧は2つ目の INVERSE OUT から出力されます。（min と max の値が入れ替わります。）これにより、スライダーはクロスミックス・フェーダーとしても使用できます。チャンネル1と2、チャンネル3と4はそれぞれ共通のスイッチでユニポーラまたはバイポーラで動作するように設定できます。設定できる電圧の範囲は「0 ～ + 10V（ユニポーラ）」または「+/- 5V（バイポーラ）」です。

QSLIDER は QSLIDER 本体と出力モジュール QSL-OUT の2つのモジュールで構成されています。どちらか1つでは機能しません。これらを本体背面の専用バスをバスケーブルで接続して使用します。QSLIDER 本体は手の届きやすい場所へ、QSL-OUT は任意の離れた場所へマウントするといった使い方ができます。

幅：18 + 4HP
奥行き：28mm
消費電流：
+12V：42mA
-12V：40mA
+5V：10mA
備考 QSLIDER と QSL-OUT 2台のモジュールを組み合わせて使用します。それぞれ単体では機能しません。
