FLAME ( フレーム ) / Joyrec

J スティックの動きに応じたCVの変化を60秒間保存し再生するモジュール。再生速度は可変。

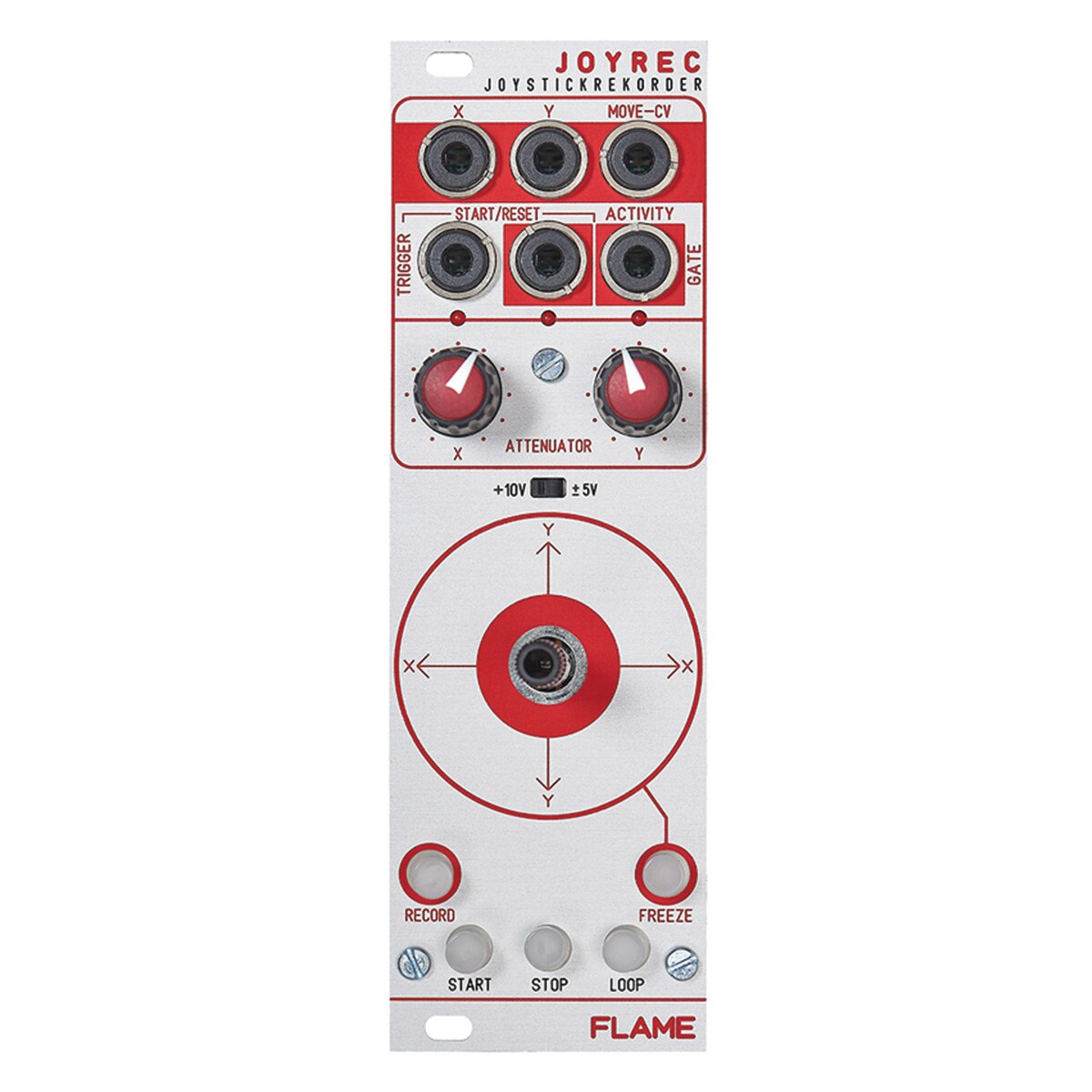

JOYREC はレコーディング機能を搭載したコンパクトなジョイスティック・モジュールです。ジョイスティックの動きは最長で約1分まで記録/再生することができ、バッテリー・バックアップ式 RAM に保存されます。ジョイスティックの動きのプレイバック・スピードは再生しながらジョイスティックを動かす事でコントロールできます。

X / Y 出力に加え追加の CV/GATE 出力が用意されています。GATE ジョイスティックを中心位置から外側に動かすと GATE 出力から GATE 信号が出力され、同時に MOVE-CV 出力から X と Y を合計した電圧が出力されます。GATE / START 入力はリセットまたは同期録音の際に使用します。現在のジョイスティックの位置を保持する FREEZE 機能、外部リセット入力も搭載しています。

X / Y 出力の電圧の範囲はユニポーラー（+単一方向）の場合は 0V ~ 10V、バイポーラー（+/-両方向）の場合は+/-5Vです。チャンネル X と Y の両方にパッシブ・アッテネーター・ノブが搭載されているので、出力電圧の範囲を最大値より低く調整する事もできます。

幅：6HP
奥行き：33mm
消費電流：
+12V：30mA
-12V：5mA
