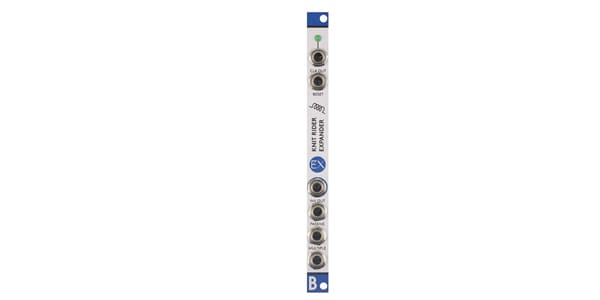

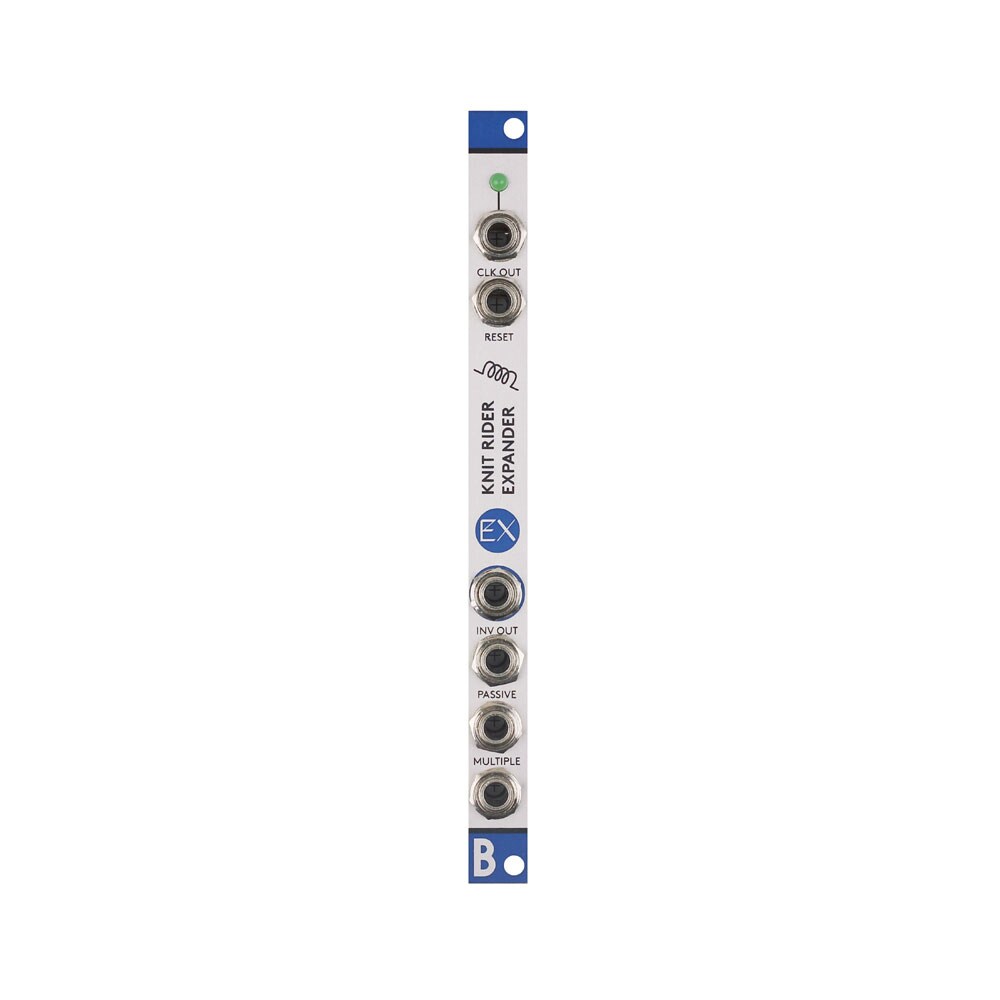

BASTL INSTRUMENTS ( バストルインストゥルメンツ ) / KNIT RIDER EXPANDER (ALU）

「ハンドメイド電子楽器」ブランド、Bastl Instruments製のモジュール。Knit Rider専用の拡張モジュール。アルミパネル仕様。

ニットライダー専用の拡張モジュール

「Knit Rider Expander」は、クロック出力、リセット入出力などをKnit Riderに追加するためのモジュールです。Knit Riderに接続して使用する追加オプションにつき、単体ではご利用いただけません。

1、Clock out端子はKnit Riderがステップごとに発するパルスを（1ステップ=4サブステップ）出力します。また信号に応じてLEDが光ります。

2、Reset端子はKnit Rider本体のクロック設定が、マスターかスレーブかによって、出力としても入力としても機能します。Knit Riderがマスター設定の場合はStart/Stopボタンを押すたびに出力パルスをリセットします。スレーブ設定ではこの端子は入力として機能し、パルスを検出するとシーケンサーは最初のステップに行きます（最初のクロックパルスで最初のステップをプレイします）。

3、下の3つの端子はパッシブのマルチプル（スプリッター）になっています。いずれかの端子に入力した信号は他の2つの端子からそのまま出力されます。

4、マルチプル（スプリッター）セクションの上の端子は信号をインバートして出力します。インバーターは2.5Vスレッショルドです。

製品仕様
・サイズ 2HP
・電源はKnit Riderモジュールから供給されます
・Knit Riderと接続するケーブルは付属しています
・Knit Rider Expanderが接続されたKnit Riderの消費電力: +12V: 40mA
