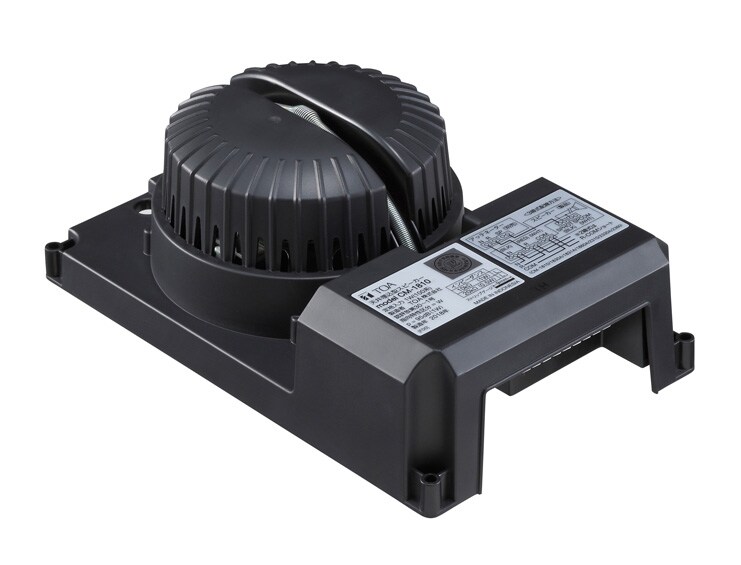

TOA ( ティーオーエー ) / CM-1810　天井埋込型スピーカー

TOA（ティーオーエー）/ CM-1810は、定格入力1W、0.5Wに対応したハイインピーダンス仕様の天井埋込型スピーカーです。設置環境に最適なスピーカーパネル（別売）を選定できます。スプリングキャッチ方式により、パネルを引っ掛けるだけで簡単に施工可能。差込型コネクターによりワンタッチで結線でき、中継端子を標準装備しています。

■天井埋込型スピーカー

■定格入力
１ Ｗ
■定格インピーダンス
１０ ｋΩ（１ Ｗ），２０ ｋΩ（０．５ Ｗ）
■出力音圧レベル
９５ ｄＢ（１ Ｗ，１ ｍ，６００ Ｈｚ～６ ｋＨｚ，ピンクノイズ時）
■周波数特性
１０５ Ｈｚ～１８ ｋＨｚ（ピーク　－２０ ｄＢ時）
■使用スピーカー
１２ ｃｍコーン型
■スピーカー種別
Ｌ級（消防法施行規則　音声警報音第２シグナルでの測定で９２ ｄＢ（Ａ）以上）
■音響パワーレベル
９５ ｄＢ（１ Ｗ）
■指向特性区分
Ｗ（０°以上３０°未満　Ｑ＝５，３０°以上６０°未満　Ｑ＝３，６０°以上９０°以下　Ｑ＝０．８）
■取付穴寸法
φ１５０ ｍｍ（最大天井厚：５０ ｍｍ）
■スピーカーパネル取付方法
スプリングキャッチ方式（スピーカーパネル脱落防止構造）
■適合電線
銅単線：φ０．８～φ１．６ ｍｍ
■スピーカー入力端子
ワンタッチ式差込型コネクター（送り配線　分岐配線可能）
■中継端子
ワンタッチ式差込型コネクター
■使用温度範囲
－１０ ℃～＋５０ ℃
■その他
ＪＩＳ　Ｃ　５５３２（音響システム用スピーカー）に準じる
■仕上
ケース：難燃性ハイインパクトスチロール樹脂（樹脂材料難燃グレード：ＵＬ９４　Ｖ－０相当）　黒（マンセルＮ１．０近似色）
■寸法
２１５（Ｗ）×１３４（Ｈ）×８０（Ｄ） ｍｍ
■質量
７９０ ｇ
■適合パネル
ＣＰ－１８３Ａ，ＣＰ－１８３Ｂ，ＣＰ－１８３Ｗ，ＣＰ－１８４Ａ，ＣＰ－１８９Ａ，ＣＰ－１８９Ｗ
※スピーカーに断熱材、防音材等をかぶせて使用しないでください。また、スピーカーは断熱材から離して設置してください。

※本機は防滴仕様ではありません。湿度が高く結露しやすい場所や、シャワーなどでスピーカーのネット面に直接水がかかったり、常に水をかぶる場所での使用は故障の原因になります。

※適合パネル（別売）およびシステム天井用プレート（開口率２５ ％以上、板厚１．２ ｍｍ以下）との組合せで消防法の認定を受けています。

※適合パネル（別売）との組合せで国土交通省仕様適合品となります。
