QSC 設備音響用スピーカー AcousticDesignシリーズ

QSCは、プロオーディオ・システムのリーディングカンパニーとして、40年以上の実績と確かな信頼を築きあげた米国を代表する音響機器メーカーです。そのQSC技術陣が、長年にわたり積み重ねてきた経験と現場で培われたノウハウを駆使してデザインしたのが、AcousticDesignシリーズです。高品質なサウンドを提供することはもちろん、美しいデザインも兼ね備えていることから、特に米国では学校、ホテル、レストラン、パブ、オフィス、コンベンションセンター、レクリエーション施設、教会など、様々な施設で採用されています。

サーフェスマウントのAD-Sシリーズ、シーリングマウントのAD-Cシリーズの、シンプルでありながら洗練されたデザインは、自然にインテリアへ溶け込みます。AcousticDesignシリーズは、エンクロージャー、バッフルに耐衝撃性ポリスチレン、スピーカーユニットに耐候性のある素材を使用しており、過酷な環境下でも安定したパフォーマンスを提供し、迫力ある低域から透き通った高域までバランスの取れた上質なサウンドをお届けします。さらにマルチタップトランスを採用したモデルは、ローインピーダンス伝送の他、大型商業施設向けに多数のスピーカーを駆動可能な100/70Vラインでのハイインピーダンス伝送にも対応します。

設備音響用のスピーカーラインとして、音を大切にするあらゆる現場にて、AcousticDesignシリーズは大活躍をお約束します。

Surface-mount AD-Sシリーズ

  • 高い耐久性

    ウーハーユニットには耐候性(weather resistant)のある素材を使用し、エンクロージャーには、耐久性の高いHiPS(耐衝撃性ポリスチレンhigh impactpolystyrene)を採用しています。

    • 拡大する
    • 拡大する
  • 屋外用途にも対応

    AD-S32TとAD-S28Twは、湿度に強いポリプロピレン製コーンとラバーエッジを採用したウーハーユニット、接続コネクター部には、水分の侵入を防ぐウェザーカバーを用意しています。防水等級IP-X4(防沫形:あらゆる方向からの飛沫による有害な影響がない)、Mil Spec 810(軍用規格の湿度試験、塩水噴霧、砂塵試験)認証の高い耐久性を誇り、屋内だけではなく、屋外での使用にも最適です。

  • 多彩なラインナップ

    2ウェイタイプのADS32T/52/52T、2ウェイ・デュアルウーハータイプのADS282HT、ADS28Twはサブウーハータイプ。カラーは精悍なブラックとナチュラルなホワイトの2色(AD-S28Twはブラックのみ)。

    • 拡大する
  • 取付ブラケット付属

    壁、または天井に取り付けするためのブラケットが付属しています。

    • ADS32T
      ヨークマウント・ブラケットとボールマウント・ブラケット
      ADS52/52T
      ボールマウント・ブラケット
      ADS282HT
      ヨークマウント・ブラケット
      ADS28Tw
      ヨークマウント・ブラケット、アイボルト、フライングプレート
      ADS82
      Intellidock、またはヨークマウント・ブラケット
      • 拡大する
      • 拡大する
  • 選定基準

    • スピーカーの配置間隔と台数の決定

      室内を均一にカバーできるように必要台数を決める必要があります。
      間隔を広くとればそれだけ音圧に差が生じますので、スピーカー台数は余裕をもって配置することをお薦めします。

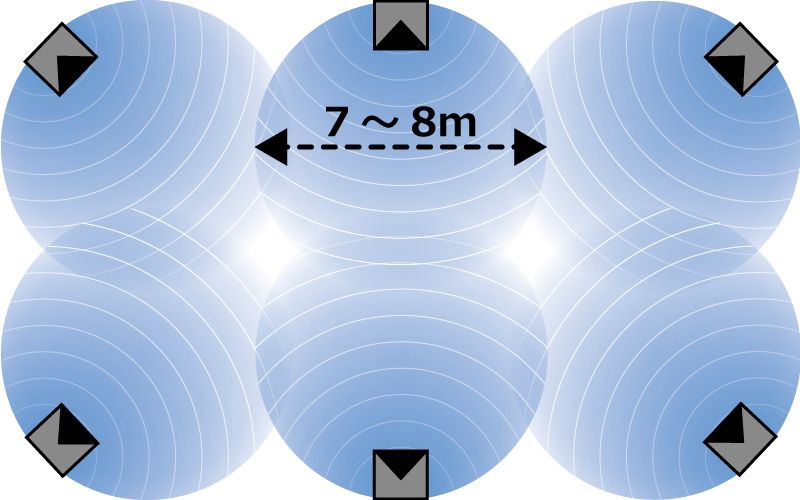

      サーフェスマウントスピーカーの分散配置

      スピーカーシステム1台あたりが受け持つカバーエリア内でもスピーカーシステムから一番近いリスニングポイントと一番遠いリスニングポイントでは距離減衰により音圧レベルに差が生じます。

    • 目安:スピーカー1台あたり直径7~8mの円拡大する
    ローインピーダンス BGM 小
    病院、オフィス
    エステサロン

    70dB
    BGM 中
    カフェ、美容室
    75dB
    BGM 大
    アパレルショップ
    80dB
    音楽主体
    スポーツバー
    85dB
    AD-S32T 30W × ×
    AD-S52(T) 60W ×
    AD-S82(T) 110W
    AD-S282HT 450W
    AD-S28Tw 450W
    ハイインピーダンス BGM 小
    病院、オフィス
    エステサロン

    70dB
    BGM 中
    カフェ、美容室
    75dB
    BGM 大
    アパレルショップ
    80dB
    音楽主体
    スポーツバー
    85dB
    AD-S32T 30W ×
    15W × ×
    7.5W × × ×
    AD-S52(T) 30W ×
    15W × ×
    7.5W × × ×
    AD-S82(T) 60W
    30W ×
    15W × ×
    AD-S282HT 200W
    100W
    50W
    AD-S28Tw 200W
    100W
    50W
  AD-S32T AD-S52 AD-S52T AD-S82 AD-S82T AD-S28Tw AD-S282HT
タイプ 4" 2Way 5.25" 2Way 5.25" 2Way 8" 8" Dual 8" Dual 8" 2Way
許容入力 30W (100hrs) 60W (100hrs) 60W (100hrs) 110W (8hrs) 110W (8hrs) 250W (2hrs) 450W (8hrs)
最大SPL 105dB 110dB 110dB 118dB 117dB 124dB 126dB
周波数特性 72Hz-20kHz (-6dB)
65Hz-20kHz (-10dB)
75Hz-19kHz (-6dB)
60Hz-20kHz (-10dB)
75Hz-19kHz (-6dB)
60Hz-20kHz (-10dB)
85Hz-18kHz (-6dB)
65Hz-19kHz (-10dB)
85Hz-18kHz (-6dB)
65Hz-19kHz (-10dB)
42Hz-165Hz (-6dB)
36Hz-205Hz (-10dB)
80Hz-27.7kHz (-6dB)
60Hz-29.5kHz (-10dB)
トランス 70V:
30/15/7.5/3.8W
100V:
30/15/7.5W
× 70V:
30/15/7.5/3.75W
100V:
30/15/7.5W
× 70V:
60/30/15/7.5W
100V:
60/30/15W
70V:
200/100/50/25W
100V:
200/100/50W
70V:
200/100/50/25W
100V:
200/100/50W
寸法
重量
H20.2 x W12.3 x D14.0cm
1.8kg
H28.7 x W17.8 x D21.2cm
6.8kg
H28.7 x W17.8 x D21.2cm
8.2kg
H44.0 x W25.5 x D37.1cm
7.4kg
H44.0 x W25.5 x D37.1cm
7.4kg
H40.4 x W25.1 x D60.3cm
19.5kg
H66.5 x W25.9 x D35.1cm
12.6kg
ウーハー  耐候性
weather resistant
防磁
shielded
× × × ×
エッジ rubber rubber rubber Double roll cloth Double roll cloth rubber Double roll cloth
湿度に強い
polypropylene cone
× × × × ×
エンクロージャー HiPS製
(high impact polystyrene)
marin grade
合板
バスレフ
コネクター スクリューターミナル
with
weather resistant cover
バインディングポスト
with
weather resistant cover
バインディングポスト
with
weather resistant cover
バインディングポスト
with
weather resistant cover
バインディングポスト
with
weather resistant cover
スクリューターミナル バリアストリップ
スクリューターミナル
with
weather resistant cover
環境基準 防水等級 IP-X4
防沫形
× × × × IP-X4
防沫形
×
耐久性 Mil Spec 810
for humidity, salt spray and dust
× × × × Mil Spec 810
for humidity, salt spray and dust
×
その他 UL1876 × × × × ×
指向性 100° x 100° 90°H x 90°V 90°H x 90°V 90°H x 60°V
(rotatable to 60°H x 90°V)
90°H x 60°V
(rotatable to 60°H x 90°V)
- 90°H x 60°V
(rotatable to 60°H x 90°V)
マウント金具 ボールマウント
ヨークマウント
ボールマウント ボールマウント intellidock
ヨークマウント
※どちらか一つ
intellidock
ヨークマウント
※どちらか一つ
アイボルト
フライングプレート
ヨークマウント
ヨークマウント
IP-X4
防沫形、あらゆる方向からの飛沫による有害な影響がない
Mil Spec 810 for humidity, salt spray and dust
MIL規格810の湿度試験、塩水噴霧、砂塵試験をパスしています。
MIL規格
アメリカ国防総省が規定する米軍採用品規格(Military Specifications and Military Standards)

TOP

Ceiling-mount AD-Cシリーズ

  • 同軸2ウェイタイプのスピーカーユニット

    小型ながら、非常に広い周波数レンジをカバーし、幅広い空間に上質なサウンドを提供します。

    • 拡大する
  • 高い耐久性

    ウーハーユニットには耐候性(weather resistant)のある素材を使用、バッフルには、耐久性の高いHiPS(耐衝撃性ポリスチレンhigh impact polystyrene)を採用しています。接続コネクターにはヨーロッパ安全規格をパスした4ピンユーロブロックを採用しています。

    • 拡大する
  • 屋外用途にも対応

    AD-C42TとAD-C81Twは、湿度に強いポリプロピレン製コーンとラバーエッジを採用したウーハーユニット、接続コネクターにはユーロターミナルの他、耐候性のあるセラミックブロックを採用しています。防水等級IP-X3(防雨形:鉛直から60度の範囲で落ちてくる水滴による有害な影響がない)、Mil Spec 810(軍用規格の湿度試験、塩水噴霧、砂塵試験)認証の高い耐久性を誇り、屋内だけではなく、屋外での使用にも最適です。

    • 拡大する
  • 設置場所に合わせて選べるデザイン

    AD-CI52ST(シャロータイプ)はエンクロージャーの直径を大きくすることで、優れた低域再生能力を持ちながら、奥行きの短い筺体を実現し、狭いスペースでも設置可能です。AD-CI52Tは小型な口径を生かし、視覚的に影響を与えない自然な設置が可能です。

    • 拡大する
    • 拡大する
  • 多彩なラインナップ

    同軸4インチのAD-C42T、同軸5.25インチのAD-CI52T、シャロータイプのAD-CI52ST、サブウーハータイプのAD-C81Tw。カラーはあらゆるインテリアに馴染むホワイト

    • 拡大する
  • 取付金具付属

    スピーカーグリルや取付に必要な金具は全て付属しています。

    • 拡大する
  • 選定基準

    • スピーカーの配置間隔と台数の決定

      室内を均一にカバーできるように必要台数を決める必要があります。
      間隔を広くとればそれだけ音圧に差が生じますので、スピーカー台数は余裕をもって配置することをお薦めします。

    • シーリングマウントスピーカーの分散配置

      天井とリスニングポイント間の距離が短い→1台でカバーできるエリアが狭い
      天井とリスニングポイント間の距離が長い→1台でカバーできるエリアが広い
      天井が高い場合は、カバーエリアが広くなるので、より高出力のスピーカーシステムが必要になります。

    • 拡大する
    • 拡大する
    ローインピーダンス BGM 小
    病院、オフィス
    エステサロン

    70dB
    BGM 中
    カフェ、美容室
    75dB
    BGM 大
    アパレルショップ
    80dB
    音楽主体
    スポーツバー
    85dB
    AD-C42T 40W ×
    AD-CI52T 40W ×
    AD-CI52ST 40W ×
    AD-C81Tw 100W
    ハイインピーダンス BGM 小
    病院、オフィス
    エステサロン

    70dB
    BGM 中
    カフェ、美容室
    75dB
    BGM 大
    アパレルショップ
    80dB
    音楽主体
    スポーツバー
    85dB
    AD-C42T 30W ×
    15W × ×
    7.5W × × ×
    AD-CI52T 30W ×
    15W × ×
    7.5W × × ×
    AD-CI52ST 30W ×
    15W × ×
    7.5W × × ×
    AD-C81Tw 60W
    30W ×
    15W × ×
  AD-C42T AD-CI52T AD-CI52ST AD-C81Tw
タイプ 同軸4" 2Way 同軸5.25" 2Way 同軸5.25" 2Way 8"
許容入力 40W (100hrs) 40W (100hrs) 40W (100hrs) 100W (100hrs)
トランス 70V:30/15/7.5/3.8W
100V:30/15/7.5W
70V/100V:
30/15/7.5/3.8W
70V/100V:
30/15/7.5/3.8W
70V:60/30/15/7.5W
100V:60/30/15W
最大SPL 107dB 108dB 109dB 118dB
周波数特性 72Hz-20kHz (-6dB)
60Hz-20kHz (-10dB)
85Hz-20kHz (-6dB)
65Hz-20kHz (-10dB)
63Hz-20kHz (-6dB)
53Hz-20kHz (-10dB)
39Hz-184Hz (-6dB)
28Hz-208Hz (-10dB)
寸法
重量
19.1 x 19.1 x 22.6cm
2.7 kg
21.6 x 21.6 x 23.6cm
3.4kg
32.1 x 32.1 x 9.6cm
3.6kg
32.1 x 32.1 x 36.8cm
9.1kg
ウーハー 耐候性
weather resistant
エッジ rubber rubber rubber rubber
湿度に強い
polypropylene cone
× ×
バスレフ 密閉 密閉
コネクター セラミックブロック
or
4ピンユーロターミナル
in fire protective sub-chamber
4ピンユーロターミナル
in fire protective sub-chamber
4ピンユーロターミナル
in fire protective sub-chamber
セラミックブロック
or
4ピンユーロターミナル
in fire protective sub-chamber
バッフル HiPS製
(high impact polystyrene)
環境基準 防水等級 IP-X3
防雨形
- - IP-X3
防雨形
耐久性 Mil Spec 810
for humidity, salt spray and dust
- - Mil Spec 810
for humidity, salt spray and dust
防火性 UL1480
UL2043
UL1480
UL2043
UL1480
UL2043
UL1480
UL2043
その他 UL1876
BS/EN 60849
- - UL1876
BS/EN 60849
指向性 100°Conical
(円錐形)
90°Conical
(円錐形)
100°Conical
(円錐形)
-
IP-X3
防雨形、鉛直から60度の範囲で落ちてくる水滴による有害な影響がない
Mil Spec 810 for humidity, salt spray and dust
MIL規格810の湿度試験、塩水噴霧、砂塵試験をパスしています。
MIL規格
アメリカ国防総省が規定する米軍採用品規格(Military Specifications and Military Standards)

TOP

海外エキスパートの商品レビュー

QSCが演出するレストラン「UrbanTurban」

ニュージーランド最大の都市オークランドにあるレストラン「Wynyard Quarter」には、音に優れた設計で知られるQSC社スピーカーと、GX3、RMX850パワーアンプが設置されています。ニュージーランド海岸通りにある「UrbanTurban」というこの素敵なレストランは、素晴らしいインディアン料理をハイクオリティなサウンドシステムと共に、海辺でくつろぐ人々に提供していることで知られています。

ある日、地元の音響業者であるHalogen Audio社が、屋外の道路沿いに設置する良いスピーカーはないかと相談を受けました。そして責任者のRick Senekal氏は、海沿いに位置するロケーションや、自ら長年QSCユーザーだったこともあり、QSCのAcousticDesign シリーズを設置することに決めました。なぜなら同シリーズは頑丈な作りと、直射日光や潮風、水しぶきに対する高い耐久性を持っていたからです。

設置後、レストランのスタッフはその音に感銘を覚え、既に設置されていたスピーカーも、QSCのAcousticDesign シリーズに変更しました。そして最終的なサウンド・システムとして、スピーカーはAD-S52が7台、AD-S82が2台、アンプはRMX850とGX3が設置されました。

Rick Senekal氏は、このように語っています。「オーディオ・システムは、にぎやかな海岸通りの雰囲気を作る大切な要素だよ。中途半端な物は使えない。長年の経験からQSCのアンプとスピーカーは、オークランドのどんな天候でも大丈夫だってことを知っている。そしてレストランで働く友人たちがハッピーになることもね。なぜなら、彼らが僕を招いてビールをごちそうし続けてくれるからさ。これは僕の音響提案が良かったことの証拠だよね!」
