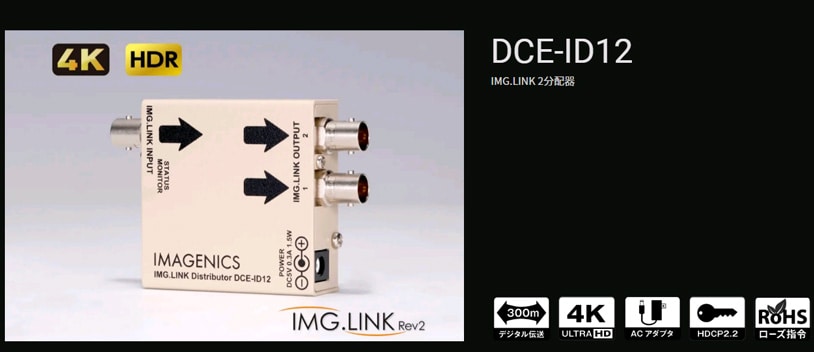

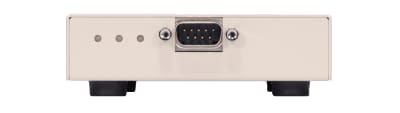

IMAGENICS ( イメージニクス ) / DCE-ID12

IMG.LINK(Rev1, Rev2 両対応)リクロッカー機能付き分配器

入出力側共に最大長210m(L-7CHD使用時)までの同軸ケーブルに対応できます。

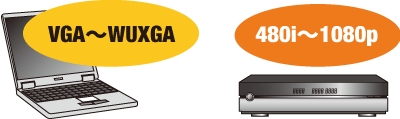

1本の同軸ケーブルで、4K HDMI/DVI信号とRS-232C制御信号を伝送可能。
入出力側共に最大長210m(L-7CHD使用時)までの同軸ケーブルに対応できます。
デイジーチェーンの接続に対応。4段までのデイジーチェーン動作が可能です。
デイジーチェーンシステム時のケーブル延長距離はトータルで1,050m(L-7CHD使用時)。

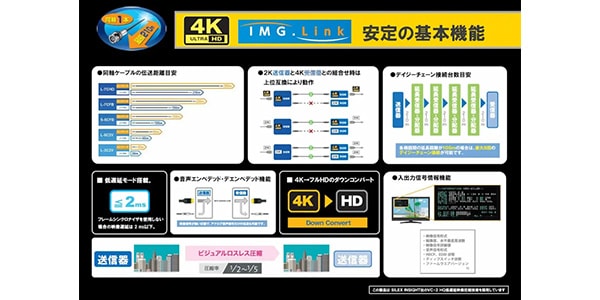

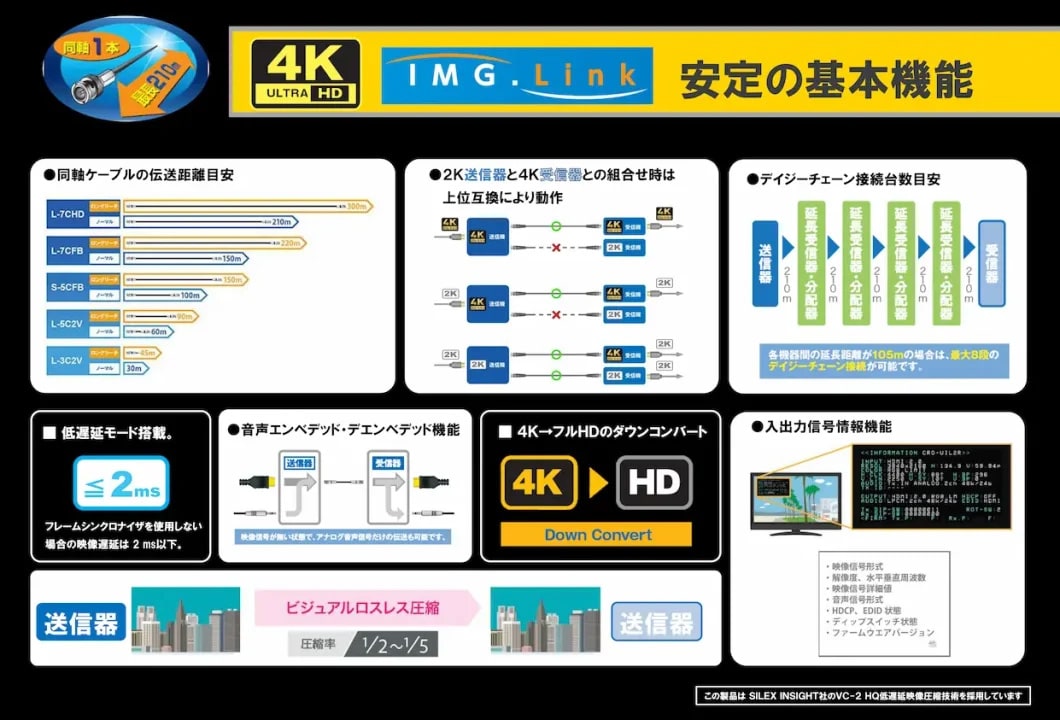

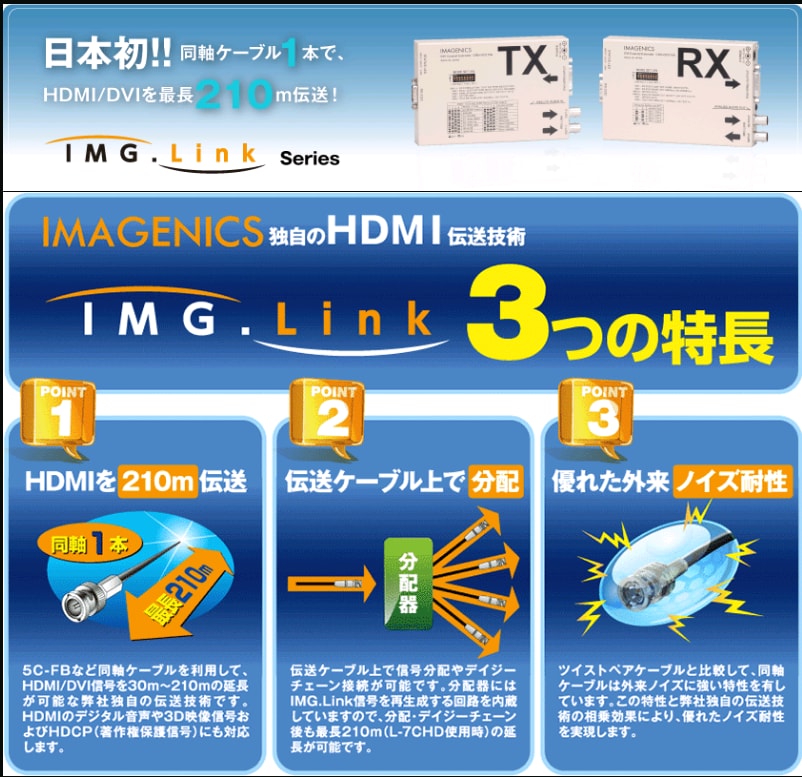

IMG.Link機能

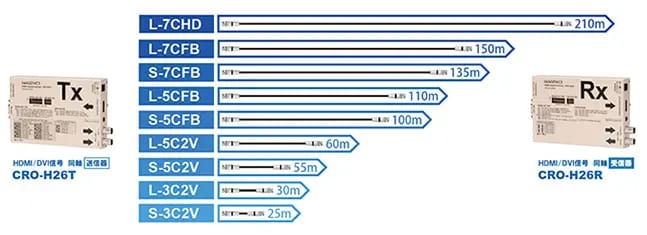

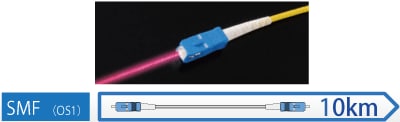

伝送距離の目安

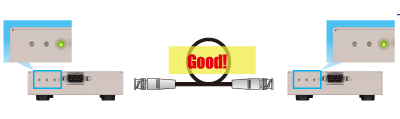

IMG.Linkでご使用頂けるケーブルについてのご案内

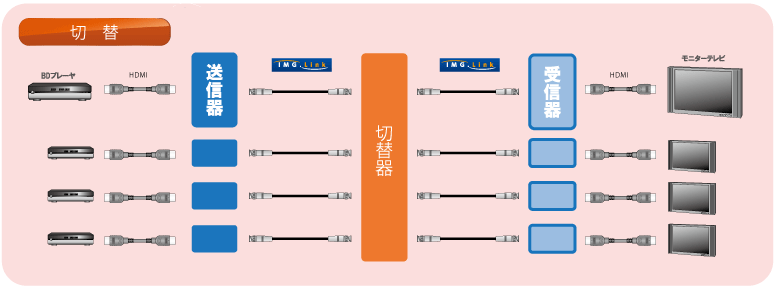

IMG.Linkスイッチャーは、最大128×128のIMG.Link信号を自在に切り替えることができます。

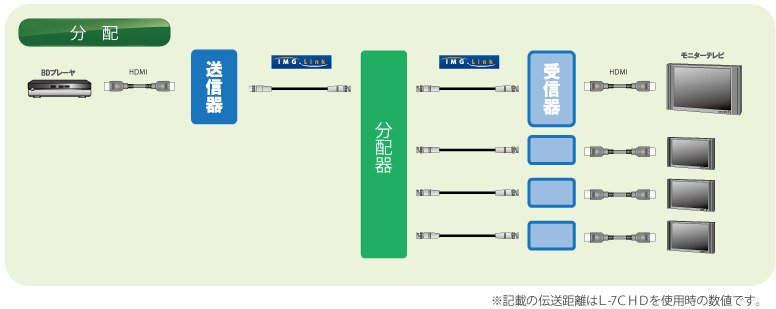

１つの映像ソースを、離れた場所の複数のディスプレイに表示する場合、コンパクトな機器構成で済ませることができます。
また最長の伝送距離（210ｍ）で複数回の分配を繰り返すことができます。

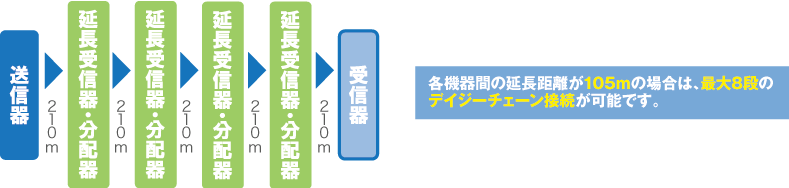

デイジーチェーンで最長1050mまで延長可能

延長受信器または分配器をデイジーチェーン接続することにより、最長1050m（4段）の長距離延長に対応。
使用例を本ページ下部に「システム例1」として掲載しております。

※記載の伝送距離はL-7CHDを使用時の数値です。

音声エンベデッド・デエンベデッド機能

送信器に入力したアナログ音声を、受信器からHDMIデジタル音声として出力（エンベデッド）や、送信器に入力したHDMIデジタル音声を、受信器からアナログ音声として出力（デエンベデッド）が可能です。

※送信器にHDMIデジタル音声とアナログ音声を同時入力させた場合は、どちらかを選択して受信器に伝送します。詳しくは取扱説明書をご覧ください。

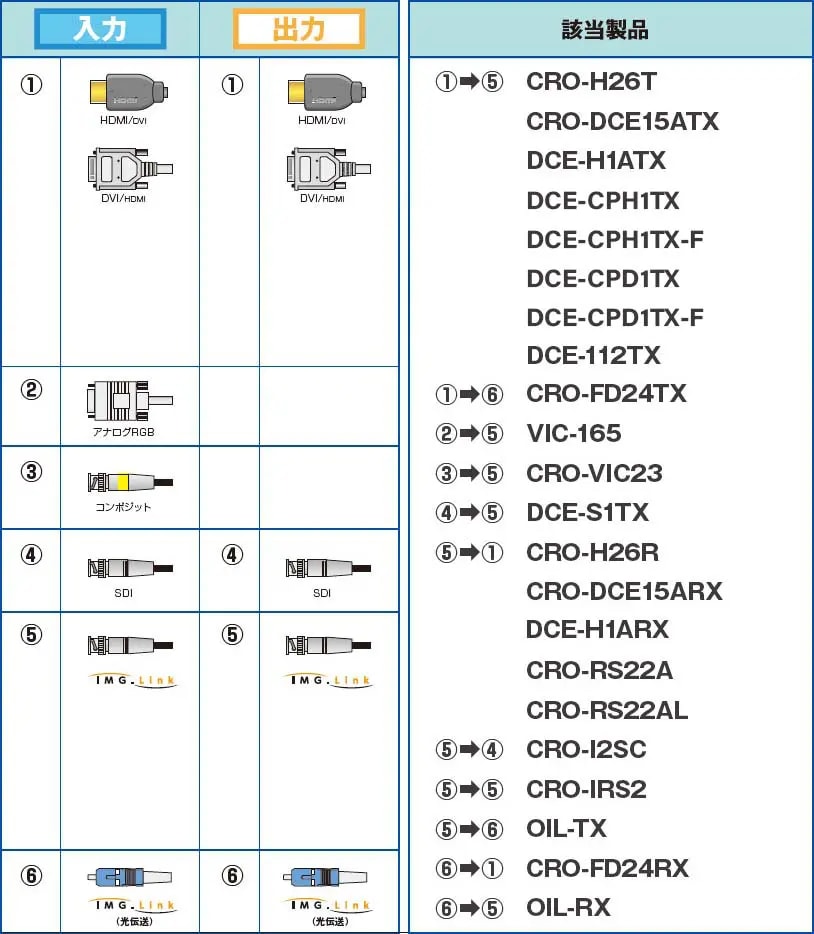

IMG.Link⇔各種映像変換　早見表

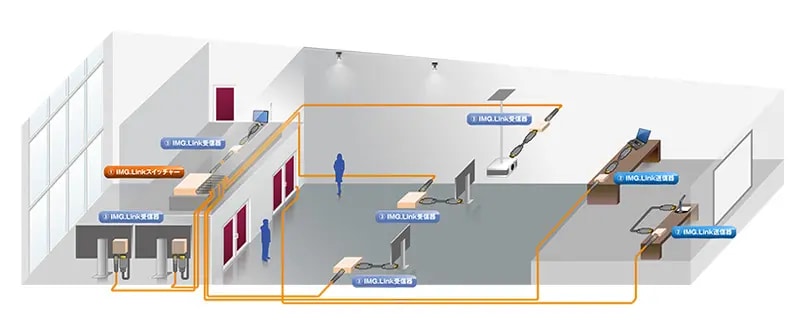

システム例 1

「離れた場所に、連続して表示装置が1台ずつ設置される環境」の構成例です。受信器の「IMG Linkの延長出力（アクティブスルー出力）」を活用し、デイジーチェーン接続した事例です。

システム例 2

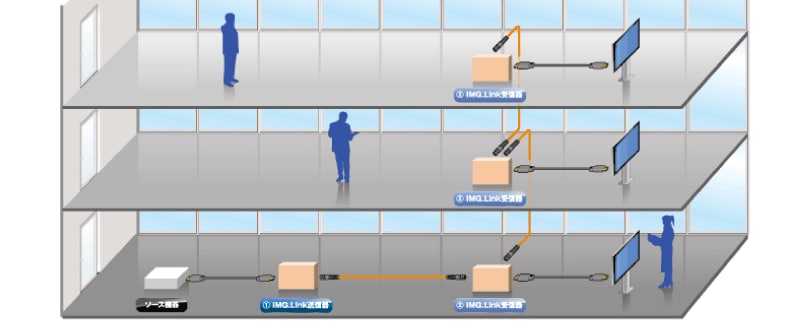

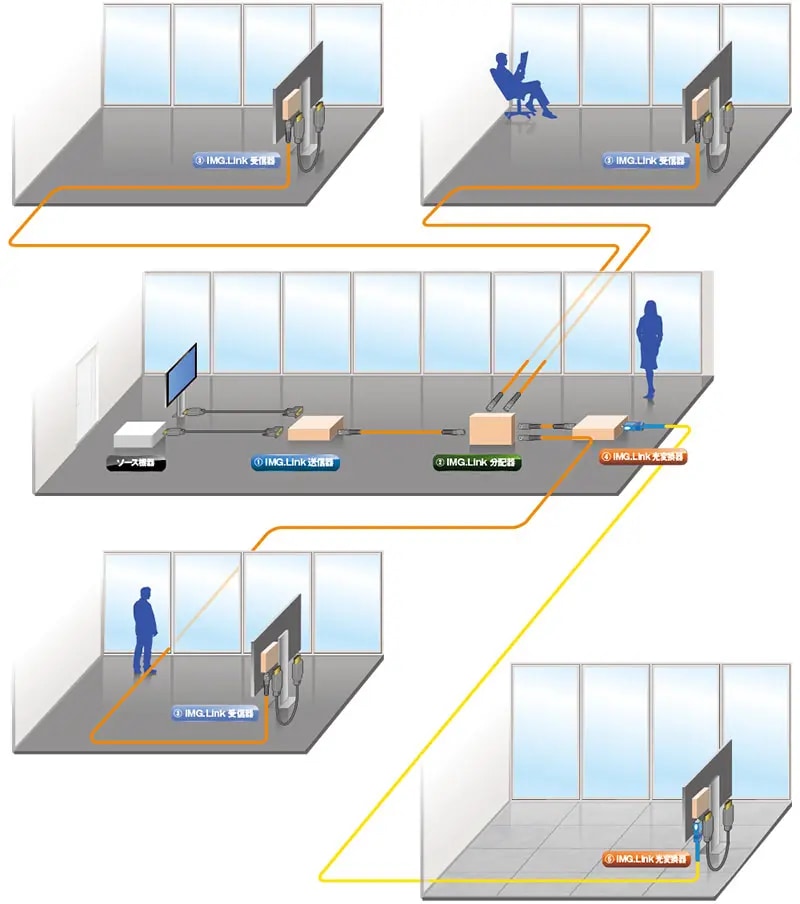

「離れた場所に、分散して表示装置が1台ずつ設置される環境」の構成例です。分配器の「延長ケーブル上で分配できる特長」を活用した事例です。また分配後の1系統は、同軸ケーブルよりもさらに延長可能な光信号に変換し、より離れた場所への信号伝送にも対応可能です。

システム例 3

マルチ画面構成や画面の回転機能に対応できる「CRO-RS22A」の機能を活かした事例です。ディスプレイのマルチ画面機能に頼ることなく、「単画面表示」「マルチ画面表示」を瞬時に切り替えるようなダイナミックな映像表現が可能です。

システム例 4

ソース機器と表示装置がマトリックススイッチャーを介して接続し、それぞれが離れた場所に設置される環境での構成例です。スイッチャーの「IMG.Link信号上でスイッチングできる特長」を活用した事例です。
