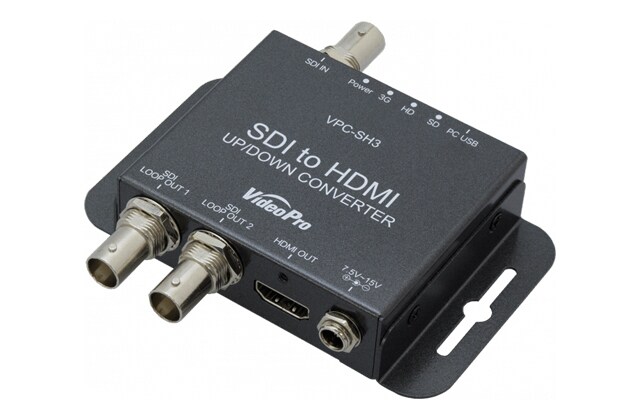

MEDIAEDGE ( メディアエッジ ) / VPC-SH3

解像度アップ・ダウン/フレームレート/アスペクト比等多彩な変換機能を持ち併せたSDI→HDMIコンバーター。また1つのSDI信号を2つの信号に分配する事もできるため、さまざまな現場においても活躍するモデルです。

■フレームレート 変換対応 SDI→HDMIコンバーター
■SDI入力対応フォーマット：
SD-SDI : 720x480i59.94, 720x576i50,
HD-SDI : 1280x720p59.94/p60/p50,
　 1920x1080i59.94/i60/i50,
　 1920x1080p23.98/p24/p25/p29.97/p30,
3G-SDI Level A : 1920x1080p59.94/p60/p50
3G-SDI Level B-DL : 1920x1080p59.94/p60/p5
3G-SDI Level B-DS : 1280x720p59.94/p60/p50
　 1920x1080i59.94/i60/i50,
　 1920x1080p23.98/p24/p25/p29.97/p30,
※3G-SDI Level B-DSのストリーム選択はBoxCenterにて設定する
■HDMI出力対応フォーマット；
SD : 720x480i59.94, 720x576i50,
720x480p59.94/p60, 720x576p50,
HD: 1280x720p59.94/p60/p50,
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
3G : 1920x1080p59.94/p60/p50

1680x1050p60, 1600x1200p60, 1440x1050p60,
1440x900p60,1400x1050p60,1366x768p60,
1280x1024p60, 1280x960p60,1280x800p60,
1280x720p60, 1024x768p60, 800x600p60,
640x480p60
■HDMI出力対応フォーマット：
SD : 720x480i59.94, 720x576i50,
720x480p59.94/p60, 720x576p50,
HD: 1280x720p59.94/p60/p50,
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
3G : 1920x1080p59.94/p60/p50

1680x1050p60, 1600x1200p60, 1440x1050p60,
1440x900p60,1400x1050p60,1366x768p60,
1280x1024p60, 1280x960p60,1280x800p60,
1280x720p60, 1024x768p60, 800x600p60,
640x480p60
■Pass Through モード対応フォーマット：
SD : 720x480i59.94, 720x576i50,
HD: 1280x720p59.94/p60/p50,
　 1920x1080i59.94/i60/i50,
　 1920x1080p23.98/p24/p25/p29.97/p30,
3G Level A : 1920x1080p59.94/p60/p50
3G Level B-DL : 1920x1080p59.94/p60/p50
※Pass Throughモードではスケーラをバイパスされます
※OSD表示には対応しません
※遅延は最大2ラインです
※3G-SDI Level B-DSはPassThrough非対応です
■SDI入力：
3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping, (SMPTE 425M)
3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping
(SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)
■SDIスルー出力：
アクティブスルー(イコライザ/リクロックは常に有効)
■HDMI出力：
HDMI Ver.1.3a、HDCP非対応、CEC非対応, DeepColor非対応、色空間
RGB/ YCbCr444/ YCbCr422切替可能
■オーディオ入力：
SDIエンベデッド・オーディオ（LPCM Max.8ch,48kHz）
■入出力遅延：
スケーラモード：最大2フレーム。
Pass Throughモード：最大2ライン
■推奨SDIケーブル

・RG6(5CFB相当) 75Ωの場合
3G: 最大100m / HD: 最大170m / SD: 最大400m
・RG59(3C2V相当) 75Ωの場合
3G: 最大86m / HD: 最大 120m / SD: 最大 280m
※RG6:CANARE L-5CFB, RG59:Belden 9275にて測定
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

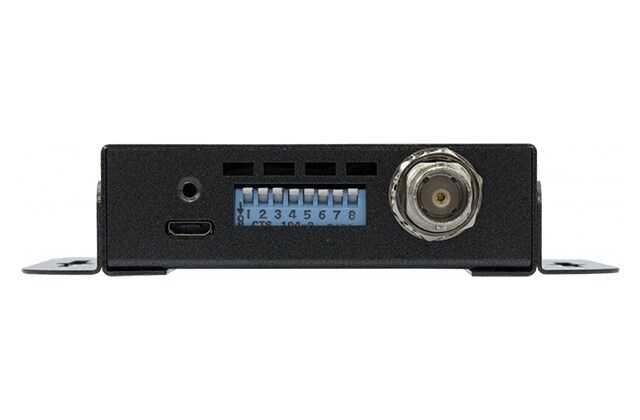

■入力端子：
SDI(75Ω BNC) x 1
■出力端子：
HDMI Type A　x 1系統
SDI LOOP THRU(アクティブスルー出力) (75Ω BNC) x 2
■USBコネクター：
USB Micro-B x 1
■DIPスイッチ：
8bit (Control / Audio Mute / Video Format / Frame rate )
■ケース：SECC
