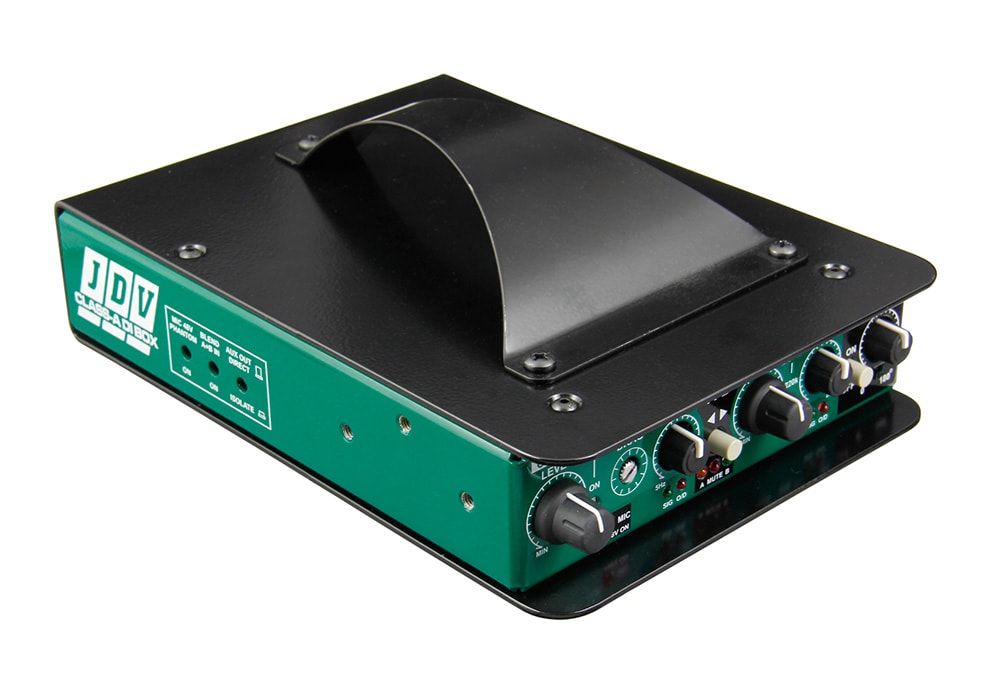

RADIAL ( ラジアル ) / JDV MKV

特徴的なDRAGコントロールなど多数の機能を備えたアクティブ・ダイレクトボックス。2系統の入力を切替orミックスすることができるスイッチャー機能も搭載し、様々なシーンで活躍します。

インプット
入力はA/Bの2系統があり、それらを切り替え,もしくはミックスして出力できます。切り替えは本体のスイッチで行う他、別売りのデュアル・フットスイッチでも可能です。フットスイッチではミュート機能も活用できます。

様々なソースに対応
各種ピックアップ（パッシブ/アクティブ/ピエゾ）を搭載したベースやアコギ、キーボードの様な高出力のライン・レベル楽器、アコースティク楽器用のクリップ式マイク（CH Aのみ）等、様々な機器を接続できます。コンデンサー・マイク用48Vファンタム電源の供給も可能です。両CHともピエゾ・ピックアップに最適な10MΩのインピーダンスを設定できます。

DRAG（ドラッグ）コントロール
チャンネルAにあるDRAGコントロールをONにすれば、インピーダンスを調節しアンプ直で繋いだサウンドを再現することができます。特にパッシブ・ピックアップの楽器を繋いだ場合に効果を発揮します。チャンネルBはインピーダンス切替（220k/10M）のみが可能です。

ハイパス・フィルター
A/B両チャンネルに搭載しているハイパス・フィルターによって不要な低域をカットすれば、すっきりとしたサウンドを作ることができます。特に、ウッドベース/アコギ/バンジョー/フィドル/マンドリン等、違うサイズのアコースティック楽器を一緒に演奏する際に有効です。

PHASER（フェイザー）
2系統の入力（A/B）をミックスする際、位相を調節できます。アコギのピックアップをAに、マイクをBに入力した場合、位相を揃えて一致させれば、生々しく輝きのあるサウンドになります。

+20dBスイッチ
出力をマイク・レベルからライン・レベルに切り替えます。プリアンプを使わず、本機からダイレクトに録音する際に便利です。

その他

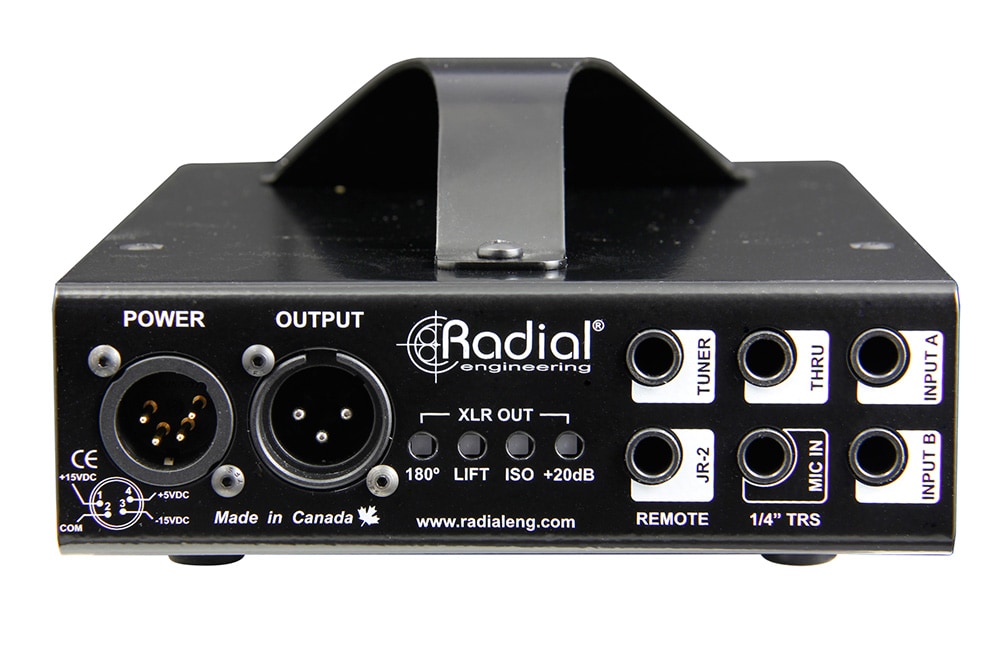

ビンテージ機器用に180°極性反転、ハムノイズ対策用のグランド・リフトとアイソレート機能、アンプ接続用のスルー端子、チューナー用の専用端子もあります。

■Specifications
Specifications are subject to change without notice.
Instrument input circuit:
Instrument clip level:
without negative feedback
+18dBu
Microphone input circuit:
Microphone clip level:
Low noise integrated circuit
-11dBu
Frequency response 20Hz - 20KHz
Dynamic range: 107db
Equivalent input noise: -90dbu
Common mode rejection: -80dB
THD+N: 0.004%
Clip level - output: +17dBu
Gain - instrument input: +25db
Gain - line level boost : +20dB
Gain - microphone input: +25db
Input Impedance: Drag on: Variable from 22K ? ~ 500K ?
Drag off: 10M ?
Output impedance at XLR: 400 ?

■Features
Instrument inputs: 1/4" selectable A or B with front panel switch or remote
Blend: Mixes both A and B channels together
Drag Control: Load correction for 1/4" instrument inputs
High-pass filter: Variable from 5Hz ~ 500Hz @ -3dB
Remote footswitch: Optional JR-2 for mute and channel select
Mic input: 1/4" TRS on channel-A
Phantom power: 48V on mic input, side access switch
Phase adjustment: Phazer on channel-B, variable from 0° ~ 360°
Throughput: Buffered THRU with direct or isolated setting
XLR output: Balanced mic level with 20dB line booster switch
Isolation: Transformer isolation option for XLR output
180° Polarity: Reverses pin-2 and pin-3 on the XLR output
Ground lift: Disconnects pin-1 at XLR output
XLR configuration: AES standard pin-1 (ground), pin-2 (+), pin-3 (-)

■General
Power: External 100V - 240V AC with 48V phantom
Construction: 14-gauge steel chassis and outer shell
Finish: Durable powder coat
Size: Size: 5" x 6.25" x 2" (127 x 159 x 51mm)
Weight: 2.80lbs (1.28 kg)
Conditions: For use in dry locations only between 5°C and 40°C
