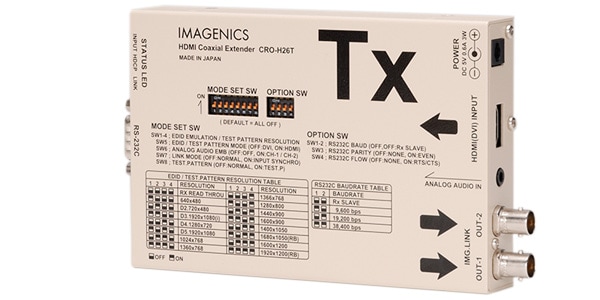

IMAGENICS ( イメージニクス ) / CRO-H26T　HDMI 信号同軸延長器・送信器

CRO-H26Tは、CRO-H26Rなどの受信器との組み合わせで、HDMI(DVI)信号を同軸ケーブル1本で最長210m伝送を可能にする同軸延長器。伝送距離はHDMI(DVI)信号の解像度には依存せず、HDMIのHDCPとDVIのHDCPにも対応します。

■HDMI 信号同軸延長器・送信器
■入力信号：
TMDS信号(デジタルRGB/YPbPr) HDMI-A コネクタ1 系統 (HDCP 対応、DVI 信号入力可能)
HDMI 規格準拠信号(エンベデット音声最大8chを含む)または24 ビットフルカラー DVI Rev1.0 規格準拠信号)
ピクセルクロック25 MHz～165 MHz、水平周波数15 kHz～200 kHz、垂直周波数 23 Hz～240 Hz の条件を同時に満たす、水平アクティブ画素 320～2048、垂直アクティブライン 240 ～ 1800 までの映像信号に自動対応
(D1～D5相当のHDMI信号および、VGA@60～UXGA@60、WUXGA@60(RB)、2048×1152(RB)のPC信号に自動対応)入力HDMIケーブル長は、最大解像度にて弊社製HDMIケーブル使用時10mまで　
※送出側のHDMI出力性能により短くなる場合があります
■アナログ音声入力
アナログ入力音声信号：-10dBu 約47kΩ不平衡2チャンネル 1系統(φ3.5 ステレオジャック)
音声周波数特性 ：20Hz～20kHzにて、-1dB～+1dB
音声S/N 比 ：85dB以上(1kHzのA特性)
音声クロストーク：80dB以上
音声歪率 ：0.03%以下
最大音声入力レベル：+10 dBu(HDMIエンベデット音声出力0 dBFS 時)
音声サンプリング ：24 bit 48 kHz リニアPCM 方式

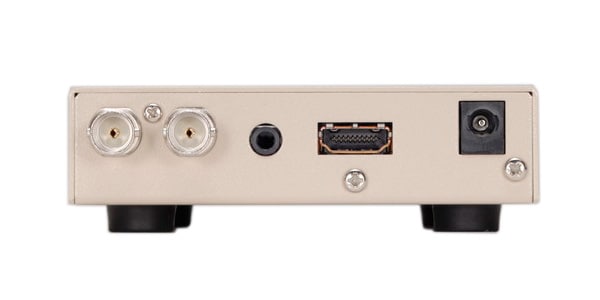

■出力信号：オリジナル再エンコード方式によるデジタルシリアル信号　1系統1.0Vp-p 75Ω2分配 BNCx2
オリジナル再エンコード後のビットレート
映像：2.592 Gbps (固定ビットレート)
音声：9.216 Mbps (固定ビットレート)
オリジナル双方向通信リンク機能
■HDCP規格：HDMIのHDCPおよびDVIのHDCPに対応

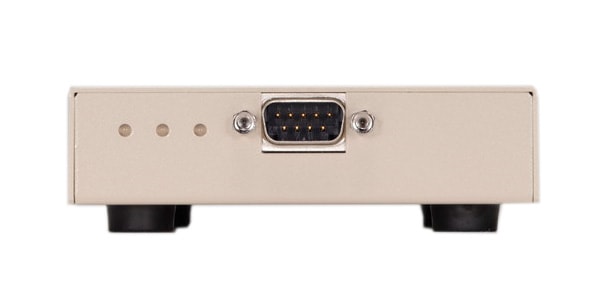

■RS-232C：RS-232C準拠 全二重 D-Sub9(オス)1系統
9,600bps、19,200bps、38,400bpsの切替
ノンフロウ(初期値)とRTS/CTSハードフロウの切替
ノンパリティ、イーブンパリティの切替
■同軸伝送距離：
L-7CHD：210m、 L-5CFB：110m、 L-5C2V：60m、 L-3CFB：60m、L-3C2V：30m
(設置環境等により距離が短くなる場合があります)
■EDID エミュレーション機能：
受信器から送られてくる表示機器のEDIDデータをスルー使用するか、15種の本体内蔵の解像度データを選択してDIP-SWで選択して使用可能
また、各解像度にてDVI信号とHDMI信号を選択可能
■その他機能：
入力信号状態・HDCP 状態・リンク状態の各LED 表示機能、受信器側との協調
処理による各種機能
ほか
■特記事項：
HDMI 信号の、CEC,ARC,HEAC 機能、ディープカラーやハイビットレートオーディオ規格に非対応
■注意事項：
本機とIMG.Linkスイッチャー(ILS-41、ILS-1616など)や分配器(CRO-ID18Aなど)を組み合わせてご使用いただく際は、本機のEDID設定を内蔵データ(エミュレーション機能)にしてご使用ください
詳しくは各機器の取扱説明書をご参照ください
■電源： DC5V 0.6A
■付属品：
AC100V 27VA50 Hz・60Hz 国内専用ACアダプタ1台(5V 2.3A出力)
HDMI コネクタ抜け止め金具(CL-1) 1個
■SIZE：100（W)x25(H)x150(D) mm(突起物含まず) 550g
