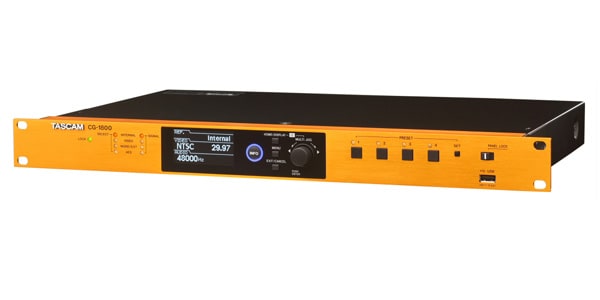

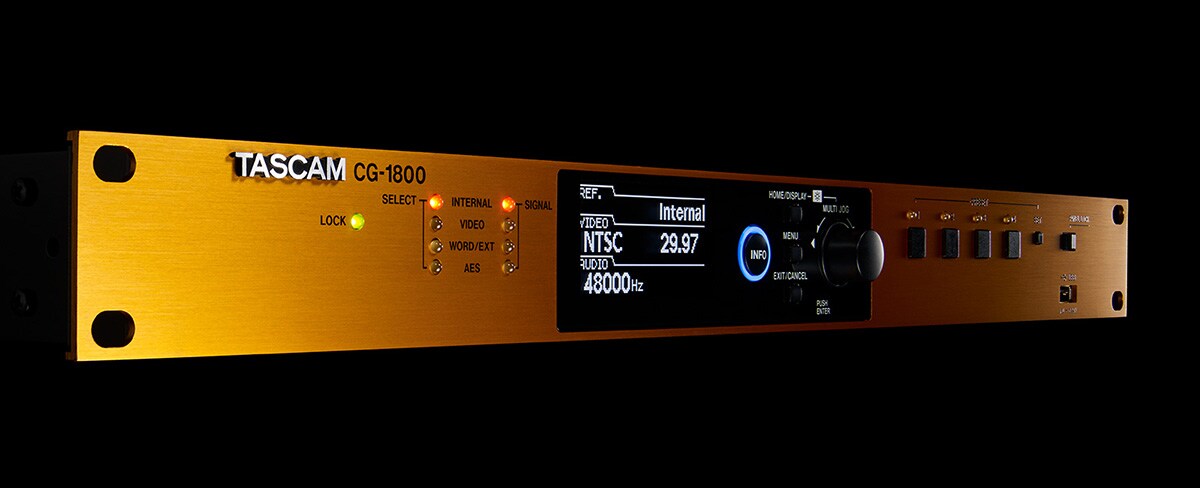

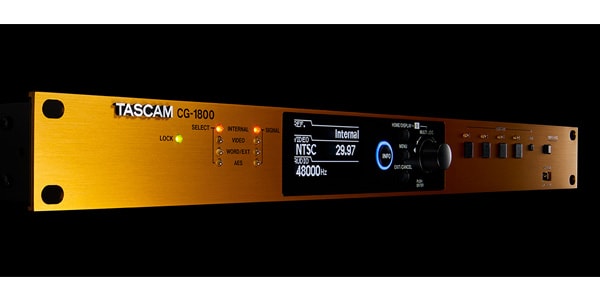

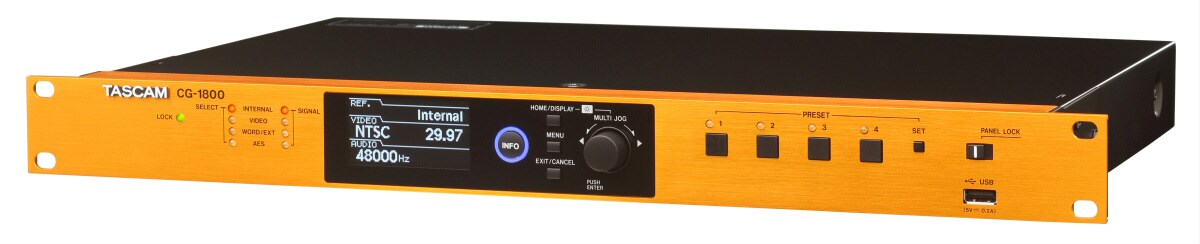

TASCAM ( タスカム ) / CG-1800

小規模から大規模ポストプロダクション向けのクロックジェネレーター。環境温度に左右されないインターナルロックに高精度OCXO搭載。自社設計のジッターマネジメント回路。外部クロックのジッターを低減しビデオ/ワード出力へ安定したクロックの供給しました。外部発振器を使用したセルフ校正機能。ユーザーによるメンテナンス可能です。

■クロックジェネレーター

CGシリーズは放送局、大規模ポストプロダクション向けの『CG-2000』、小規模から大規模ポストプロダクション向けの『CG-1800』、レコーディングスタジオ、サウンドエンジニアならびにミュージシャン向けの『CG-1000』の3モデルで構成され、用途や環境に合わせて最適な機種が選択可能なマスタークロックジェネレーターのラインナップです。

■機能一覧
・インターナルクロックには、環境温度に左右されない高精度OCXO(恒温槽付水晶発振器)搭載
・10MHz対応外部入力端子を搭載し、更に高精度なシステム構築が可能
・安定したクロックを供給するジッターマネジメント回路
・クロックのドロップアウトおよび復帰時に、ノイズや音切れを発生させないグリッチレス リロック回路

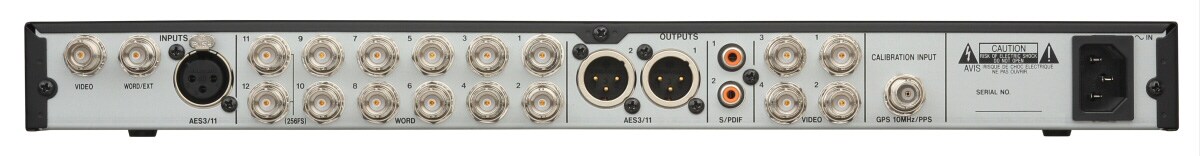

・12系統のワード出力をはじめ豊富な出力端子により、大規模なビデオ/オーディオ同期システムにも対応が可能
・NTSC/PAL/HD Tri-levelなど多様なビデオ信号入出力に対応
・外部マスタークロックソースとして AES3、AES11も選択可能
・出力機器のターミネーションの計測が可能なアナライザー機能
・ワードクロック出力レベル調整機能により、最適なレベルで機器への信号供給が可能
・外部発振器(Atomic/GPS 10MHz、GPS PPS)を使用したセルフ校正機能
※校正機能の使用には、GPSアンテナ内蔵/10MHz、PPS出力の発振器を別途ご用意いただく必要があります。
・ワードクロックは 192kHzまで対応
・24F(Film)と29.97F(NTSC)間の0.1% pull up/down、24F(Film)と25F(PAL)間の4% pull up/down対応
・4つまでのシステム設定をボタンに登録し呼び出し可能で、登録した設定はUSB経由でインポート/エクスポート可能
・強度あるナット締め付けタイプのAmphenol製BNCコネクター
・ねじれによる接触不良を防ぐ、端子ごとに独立した基板構成
・3Pインレットタイプの電源ケーブル装備
・誤動作を防止するパネルロックスイッチ装備
・視野角の広い128×64ドット有機ELディスプレー
・スタジオ機器にマッチするアルミフロントパネル
・USB端子を使用してファームウェアのアップデートが可能
・EIA 1Uラックマウントサイズ
・RoHS対応製品

■電源：AC100V～240V、50/60Hz
■消費電力：11.5W
■外形寸法(mm)：483(W) x 45(H) x 299(D)
■重量：3.2kg
■動作温度：0℃～40℃
■付属品：電源コード、ラックマウントビスキット、取扱説明書
