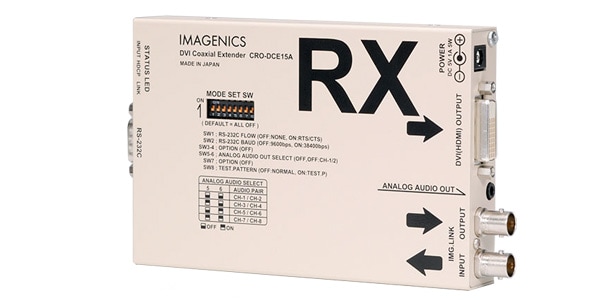

IMAGENICS ( イメージニクス ) / CRODCE15ARX　DVI 信号同軸延長器・受信器

CRO-DCE15ATX と組み合わせる事により、DVI(HDMI)信号を同軸ケーブル1 本で最長210m 伝送可能な同軸延長器

■DVI 信号同軸延長器・受信器 IMG.Link対応
■入力信号:オリジナル再エンコード方式によるデジタルシリアル信号　1系統
1.0 Vp-p 75 Ω BNCx1
オリジナル再エンコード後のビットレート
オリジナル双方向通信リンク機能
■アクティブスルー出力：オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 1.0 Vp-p 75 Ω BNCx1
入力IMG.LINK 信号をリクロック処理後、再出力
■出力信号：TMDS信号（デジタルRGB）ピクセルクロック25 MHz ～ 165 MHz
VGA@60 ～ UXGA@60、WUXGA@60（RB）、2048x1152（RB）のPC信号および、D1～D5相当のHDMI信号にも自動対応
24ビットフルカラー DVI Rev1.0 規格準拠信号またはHDMI信号
DVI-D 24ピンコネクタ（シングルリンク）1系統（HDCP対応、HDMI信号出力可能）
出力DVIケーブル長は、最大解像度にて弊社製DVIケーブル使用時通常5mまで(表示器の性能に依存)
■アナログ音声出力
アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2 チャンネル 1 系統（φ3.5 ステレオジャック）
音声周波数特性 ：20 Hz ～ 20 kHz にて、-1 dB ～ +1 dB
音声S/N 比 ：85 dB 以上 (1 kHz のA 特性)
音声クロストーク ：80 dB 以上
音声歪率 ：0.03 % 以下
最大音声出力レベル ：+10 dBu (HDMI エンベデット音声入力 0 dBFS 時)
音声サンプリング ：24 bit 48 kHz リニアPCM 方式
■HDCP規格：HDMIのHDCPおよびDVIのHDCPに対応
■RS-232C：RS-232C準拠 全二重9,600 bps と 38,400 bps の切替
ノンフロウ(初期値)とRTS/CTSハードフロウの切替 D-SUB9 (オス) 1系統
■同軸伝送距離 L-7CHD：210m、 L-5CFB：110m、 L-5C2V：60m、 L-3CFB：60m、L-3C2V：30m
（設置環境等により距離が短くなる場合があります）
その他機能■
DVI→HDMI 信号変換機能
入力信号状態・HDCP 状態・リンク状態の各LED 表示機能
NRZI シリアル通信安定化のためのアンチパソロジカル信号化処理機能
ほか
■電源:DC 5 V 1.0 A
■SIZE::幅100 mm×高さ25 mm×奥行150 mm（突起物含まず）
■付属品 AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用 AC アダプター 1 台 (5 V 2.3A 出力)
DVI-D24(オス)⇔HDMI(メス)変換コネクタ 1 個
※HDMIのCEC、ARC機能には非対応
※ご注意)DVI/HDMI関連の機器・ケーブルは、すべてIMAGENICS社製品での構成を推奨します。 一部の他社製品（海外製を含む）との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。
