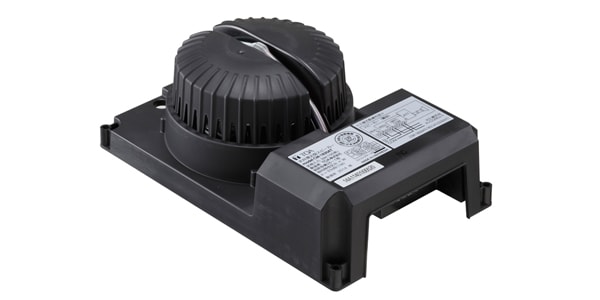

TOA ( ティーオーエー ) / CM-1830AT　天井スピーカー

TOA（ティーオーエー）/ CM-1830ATは、設置環境に最適なスピーカーパネル（別売）を選定可能な天井埋込型スピーカー。差込式コネクターによりワンタッチで結線ができ、送り配線や分岐配線ができます。音量を5段階で調節できるATT回路はトランス式を採用し、入力に関わらず減衰量は一定で、非常放送時の減衰はほとんどありません。

■天井スピーカー
■12cm
■3W/1W
■音量調節器付
■1本

天井埋込型のスピーカーシステムです。設置環境に最適なスピーカーパネル（別売）を選定できます。スプリングキャッチ方式により、パネルを引っ掛けるだけで簡単に施工できます。差込式コネクターによりワンタッチで結線ができ、送り配線や分岐配線ができます。ＡＴＴ回路はトランス式を採用し、入力に関わらず減衰量は一定で、非常放送時の減衰はほとんどありません。音量調節は５段階に可能です。また、システム天井用としてもお使いいただけます。

■定格入力
3 W
■定格インピーダンス
3.3 kΩ（3 W），10 kΩ（1 W）
■出力音圧レベル
93 dB（1 W，1 m，600 Hz～6 kHz，ピンクノイズ時）
■周波数特性
100 Hz～18 kHz（ピーク　－20 dB時）
■使用スピーカー
12 cmコーン型
■スピーカー種別
Ｌ級（消防法施行規則　音声警報音第2シグナルでの測定で92 dB(A)以上）
■音響パワーレベル
93 dB（1 W）
■指向特性区分
Ｗ（0°以上30°未満　Q＝5,30°以上60°未満　Q＝3,60度以上90°以下　Q＝0.8）
■音量調節
3 W／1 Wタイプ（出荷時は１Wに接続）
0 dB，-6 dB，-12 dB，-18 dB，断
■取付穴寸法
φ150 mm（最大天井厚：50 mm）
■スピーカーパネル取付方法
スプリングキャッチ方式（スピーカーパネル脱落防止構造）
■適合電線
600 Vビニル絶縁電線（IV線、HIV線），単線（銅線）：φ0.8～φ1.6 mm
■スピーカー入力端子
ワンタッチ式差込型コネクター（送り配線　分岐配線可能）
■使用温度範囲
-10 ℃～+50 ℃
■その他
JIS　C　5532（音響システム用スピーカー）に準じる
■仕上
ケース：難燃性ハイインパクトスチロール樹脂（樹脂材料難燃グレード：UL94　V-0相当）
　　　　黒（マンセルN1.0近似色）
■寸法
215（W）×134（H）×80（D） mm
■質量
700 g
■適合パネル
CP-183A，CP-183B，CP-183W，CP-184A，CP-189A，CP-189W
