接続端子について

以前はDMX制御用としてのケーブルコネクターはDSUBコネクターや5ピンタイプのキャノンコネクターが基準でしたが、現在は3ピンのキャノンコネクターが普及してきています。

5ピン　キャノンコネクター

5ピン　キャノンコネクター

ピン配列

  • 1番　データコモン
  • 2番　データ1－
  • 3番　データ1＋
  • 4番　データ2－　補助
  • 5番　データ2＋　補助

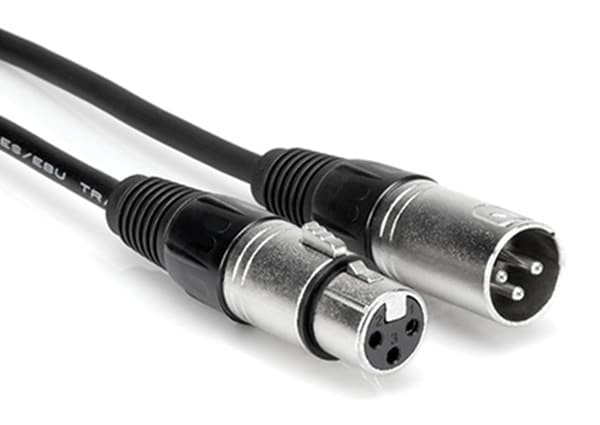

3ピン　キャノンコネクター

3ピン　キャノンコネクター

ピン配列

  • 1番　データコモン
  • 2番　データ1－
  • 3番　データ1＋
変換コネクター

変換コネクター

一部照明機器メーカーや製品においては、データの+と-が逆の場合があります。その場合は位相変換コネクターを使用することにより、通常使用可能となります。

ケーブルについて

DMX信号はデジタル信号なので、DMX専用ケーブルやAES/EBU規格に準じたキャノンデジタルケーブルをご利用頂いています。
特性インピーダンスが110Ωのシールドケーブルを使用しています。

マイクケーブルでの代用について

特性インピーダンスが低い場合等、信号が正しく伝送できずDMX機材が誤動作する場合がある為、デジタルケーブルをお薦めしています。

AES/EBUとは？

プロ用デジタル音声信号伝送規格です。AESとはAudio Engineering Society（オーディオ技術者協会）、
EBUとはEuropean Broadcasting Union（欧州放送連合）のことで、2つの団体で規格化されたものです。
