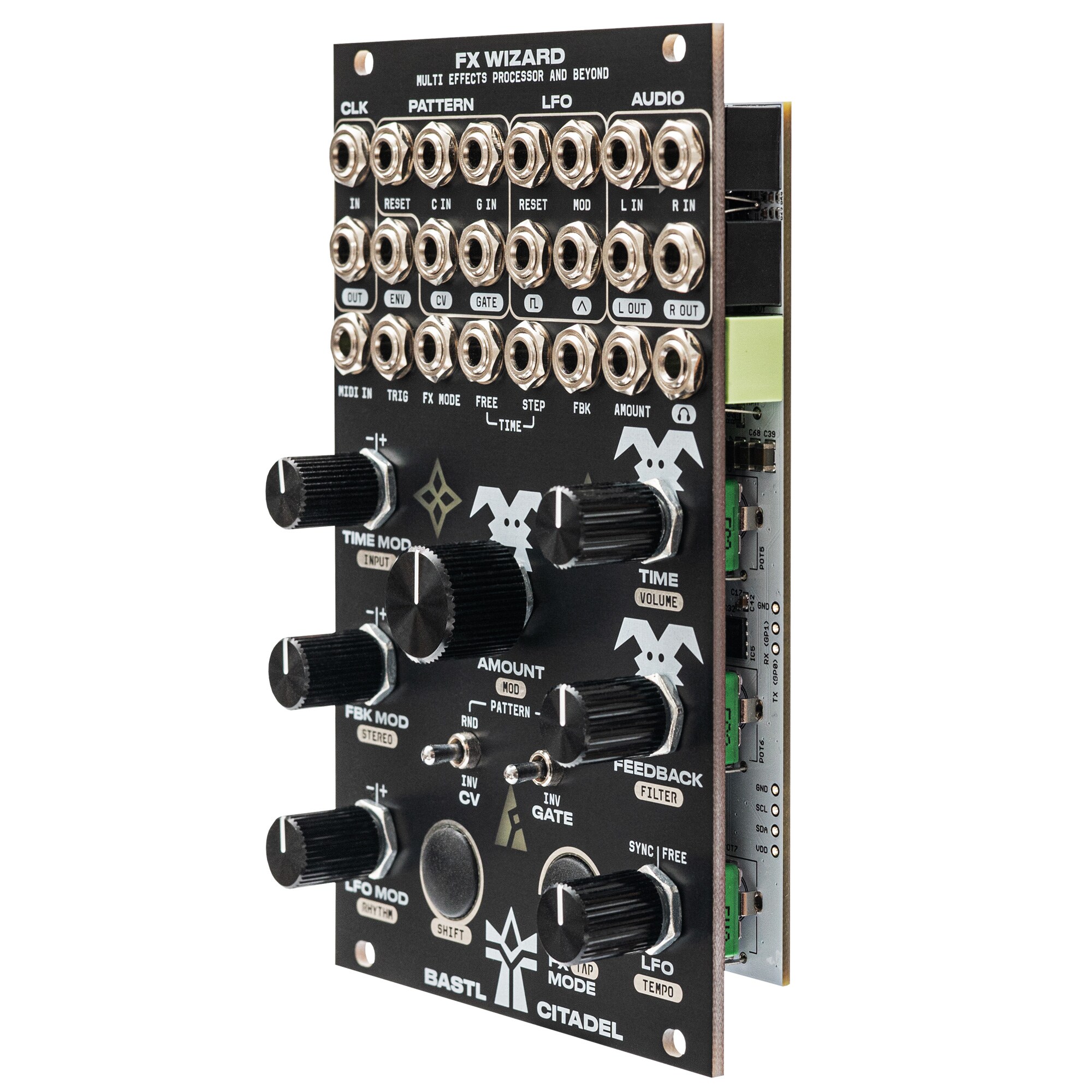

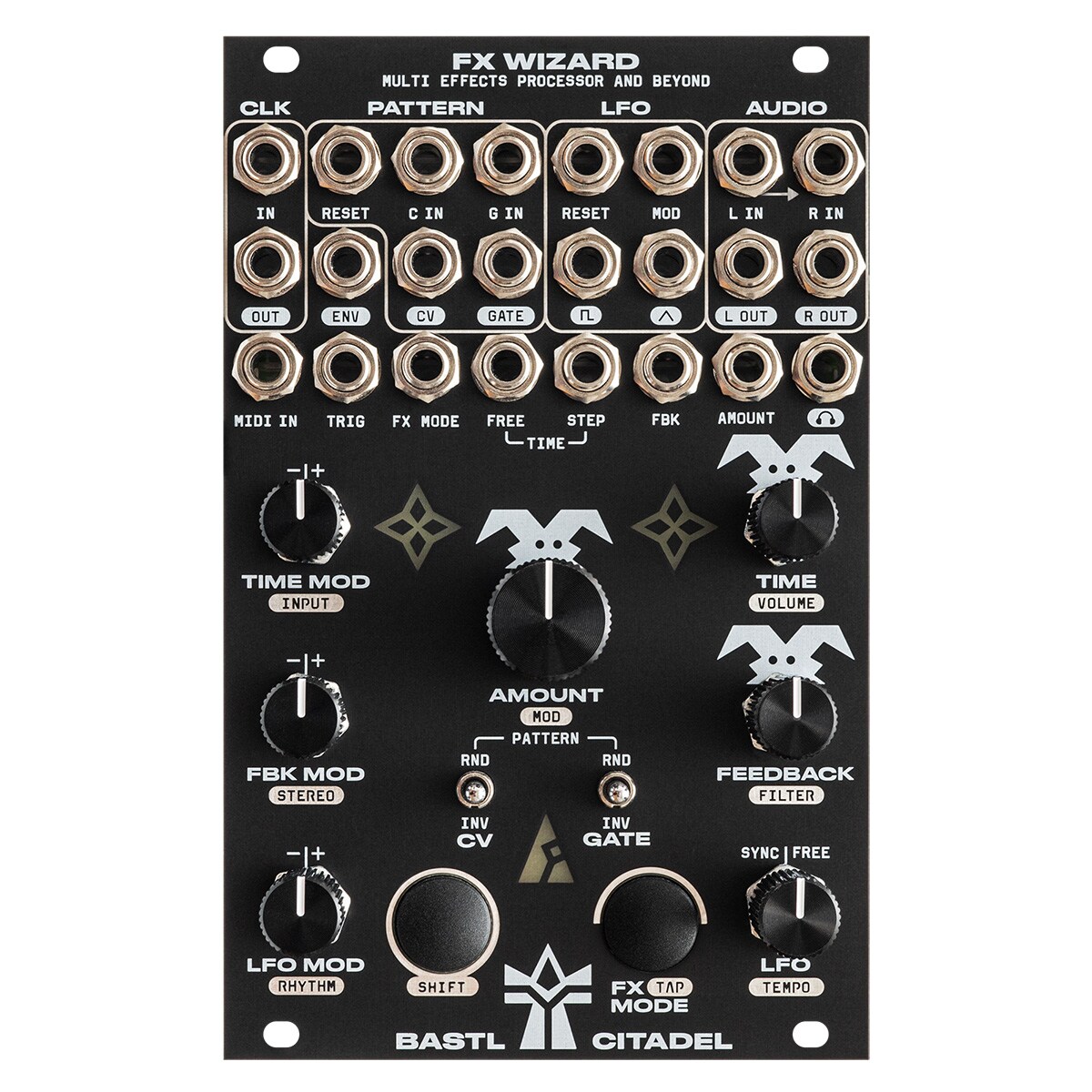

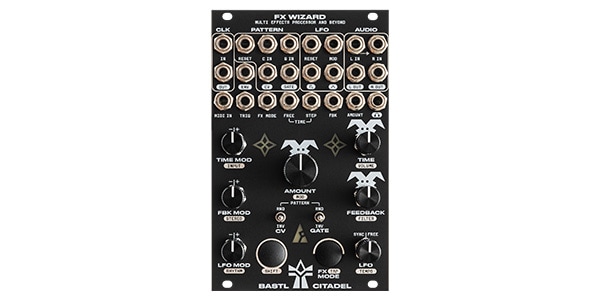

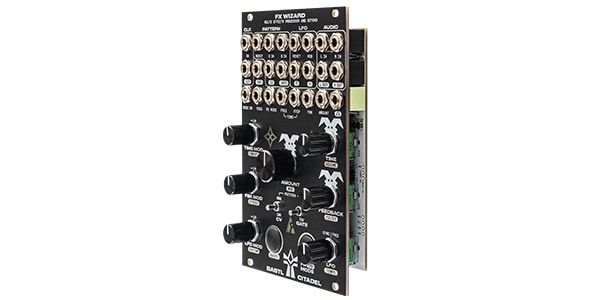

BASTL INSTRUMENTS ( バストルインストゥルメンツ ) / Citadel FX Wizard

FX Wizardは、9種類のクリエイティブFXを搭載したステレオエフェクターです。 Delay、Flanger、Freezer、CrusherといったタイムベースFXに加え、PitcherやReplayerなどのピッチ操作系エフェクトも網羅。 さらに、LFO、パターン・ジェネレーター、エンベロープ・フォロワーによる複雑なモジュレーションに対応し、その名の通り“モジュラーの魔法使い”と呼ぶにふさわしい表現力を実現します。

DETAIL
Two for One!

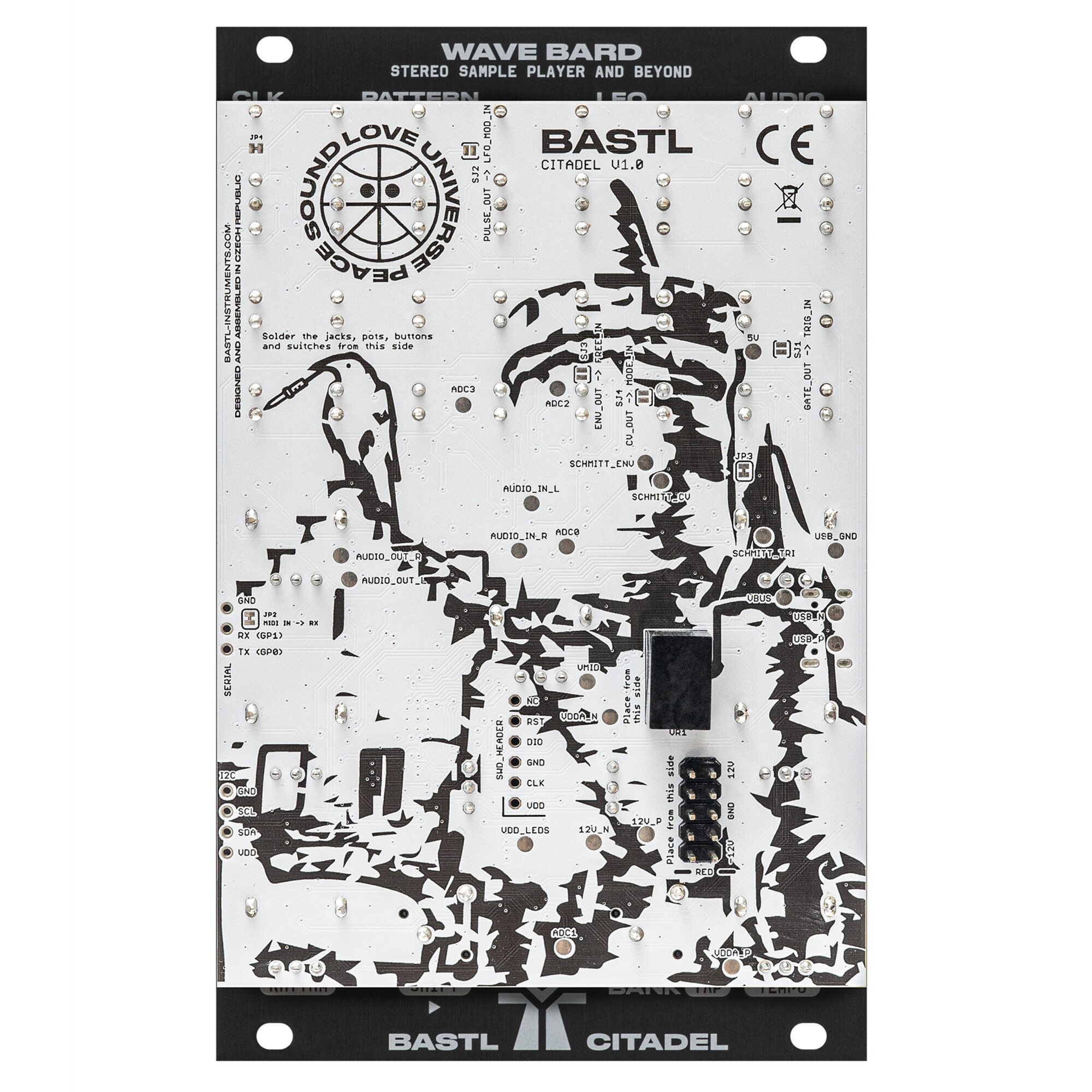

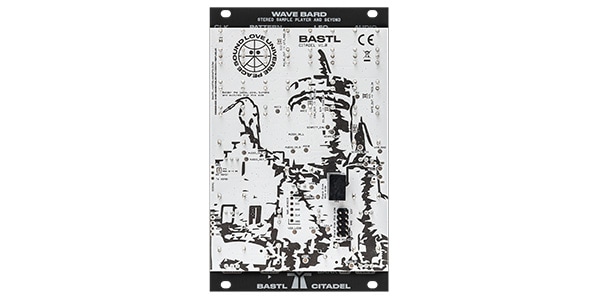

Citadelは、リバーシブル仕様のフロントパネルを備えており、片面にFX WIZARD、もう片面にWAVE BARDが配置されています。1台で2役。CITADELのフロントパネルを反転すれば、Wave BardとFX Wizardを自在に切り替えられます。

さらに、パネルの切り替えをできるだけスムーズに行えるように設計された専用ツールも付属しています。

また、背面のUSBポートを使用して、Citadel／Kastle 2の既存および今後のファームウェアやアップデートを読み込み、すぐに試すことができます。

From Kastle to Citadel
CITADELは、人気のセミモジュラー・デスクトップデバイス「Kastle 2」をユーロラック向けに再構築したモデルです。CITADELには3.5mmのフルパッチベイが装備されており、ユーロラックフォーマットに必要な柔軟性を提供しつつ、Kastle 2の持つ強みをそのまま活かしています。そのため単体でも十分に機能し、他のモジュールとパッチ接続することでさらに真価を発揮します。また、パターンジェネレーターを直感的に操作できるスイッチも新たに追加されています。

Citadelは、電子音楽制作の文脈でユーロラックシステムを統合するために必要な基本的インフラを備えています。ヘッドフォン出力、TRS MIDI入力と同期、ディバイダー／マルチプライヤー付きテンポジェネレーター、USB MIDI（モジュール背面）、ステレオミキシング、内蔵LFOおよびパターンジェネレーター、そしてエフェクト機能を搭載しています。

これらすべてにより、Citadelは小規模または初心者向けのシステムに最適なモジュールでありながら、Kastle 2ファームウェアによる独自の楽しさと創造性――マルチエフェクトプロセッサー「FX WIZARD」とサンプルプレーヤー「WAVE BARD」――が、大規模なセットアップの中でも確固たる存在感を発揮します。

SPECIFICATION

仕様概要

● 9種類のFXモード
　・ Delay（ステレオ時の最大タイム1.15秒）
　・ Flanger
　・ Freezer
　・ Panner
　・ Crusher
　・ Slicer
　・ Pitcher
　・ Replayer
　・ Shifter

● ステレオオーディオ処理：44kHz／16ビット
● Timeパラメーター：アッテヌバータ付きモジュレーション（S&Hまたはフリー）
● Feedbackパラメーター：アッテヌバータ付きモジュレーション
● Amountミックス：アッテヌバータ付きモジュレーション
● Feedback内にLowpass／Highpassフィルター搭載
● 各FXモードにステレオデチューニング
● FX MODE CV入力（CVによるモード切り替え用アッテネーション付き）
● TRIG入力でテンポに同期してエフェクトをトリガー可能
● LFO：三角波およびパルス出力、リセット入力、アッテヌバータ付きモジュレーション、同期またはフリーモード対応
● テンポジェネレーター：タップテンポおよび外部クロックによるディバイダー機能
● パターンジェネレーター（テンポ同期）GATEおよびCV出力、パッチプログラミング可能
● パッチ可能なエンベロープフォロワー

● ステレオユーロラックレベルDCカップルド入力（ゲイン最大+12dB、-10V～+10V対応）
● DCカップルドステレオユーロラックレベル出力（-5V～+5V）
● 最大250Ωのヘッドフォンを駆動可能なステレオヘッドフォン出力
● アナログ同期入力
● アナログ同期出力

● TRS MIDI入力（クロック、ノート、CC、ピッチベンド対応）
● USB-C端子（モジュール背面）：ファームウェア更新およびUSB MIDI入出力対応


技術仕様：
● 幅：16HP
PTCヒューズおよびダイオード保護付き10ピン電源コネクター
● 奥行き：24mm
● 消費電流：
　+12V：＜60mA（ヘッドフォン未使用時）、＜90mA（ヘッドフォン最大時）
　-12V：＜20mA

入力レンジ：
● FREE INおよびNOTE IN：-0.2V～7V
● CLK IN、RESET IN、C IN、G IN：0V～5V
● LFO MOD、FX MODE IN、FBK IN、AMOUNT IN、LFO RESET、TRIG IN：-5V～+5V
● L/R IN：-10V～+10V

出力レンジ：
● CLK OUT、ENV OUT、CV OUT、LFO TRI OUT、LFO PULSE OUT：0V～+5V
● L/R OUT：-5V～+5V
● ヘッドフォン出力：2Vpp（ラインレベル互換）
