AJA Video Systems ( エージェーエー・ビデオ・システムズ ) / DANTE-12GAM-TR-BNC

DANTE-12GAM のすべての機能に加え、独立した12G-SDI BNC入力/出力ポートを備えたデュアルビデオチャンネル、1x デュアル BNC 12G 同軸トランシーバー SFP、外部SDIソース信号なしでSDI経由でDanteオーディオチャンネルを送信できる2つの内部信号発生器 を搭載した高性能Audio over IP（AoIP）コンバータです。

■12G64チャンネルDanteエンベッダー/ディスエンベッダー
■BNC SFP付属、デュアルビデオライセンス搭載
■ビデオフォーマット：
(4K)4096x2160p 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(UHD)840x2160p 23.98、24、25、29.97、30、50、59.94、60
(2K)2048x1080p 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(2K)2048x1080PsF 23.98、24、25、29.97、30
(HD)1920x1080p 23.98、24、25、29.97、30、50、59.94、60
(HD)1920x1080PsF 23.98、24、25、29.97、30
(HD)1920x1080i 50、59.94、60
(HD)1280x720p 50, 59.94, 60
RGB/YCbCr、4:4:4/4:2:2、10または12bit
注意:ラスターとフレーム レートに依存します。ドキュメントの DANTE-12GAM ビデオ フォーマットをリファレンスしてください。

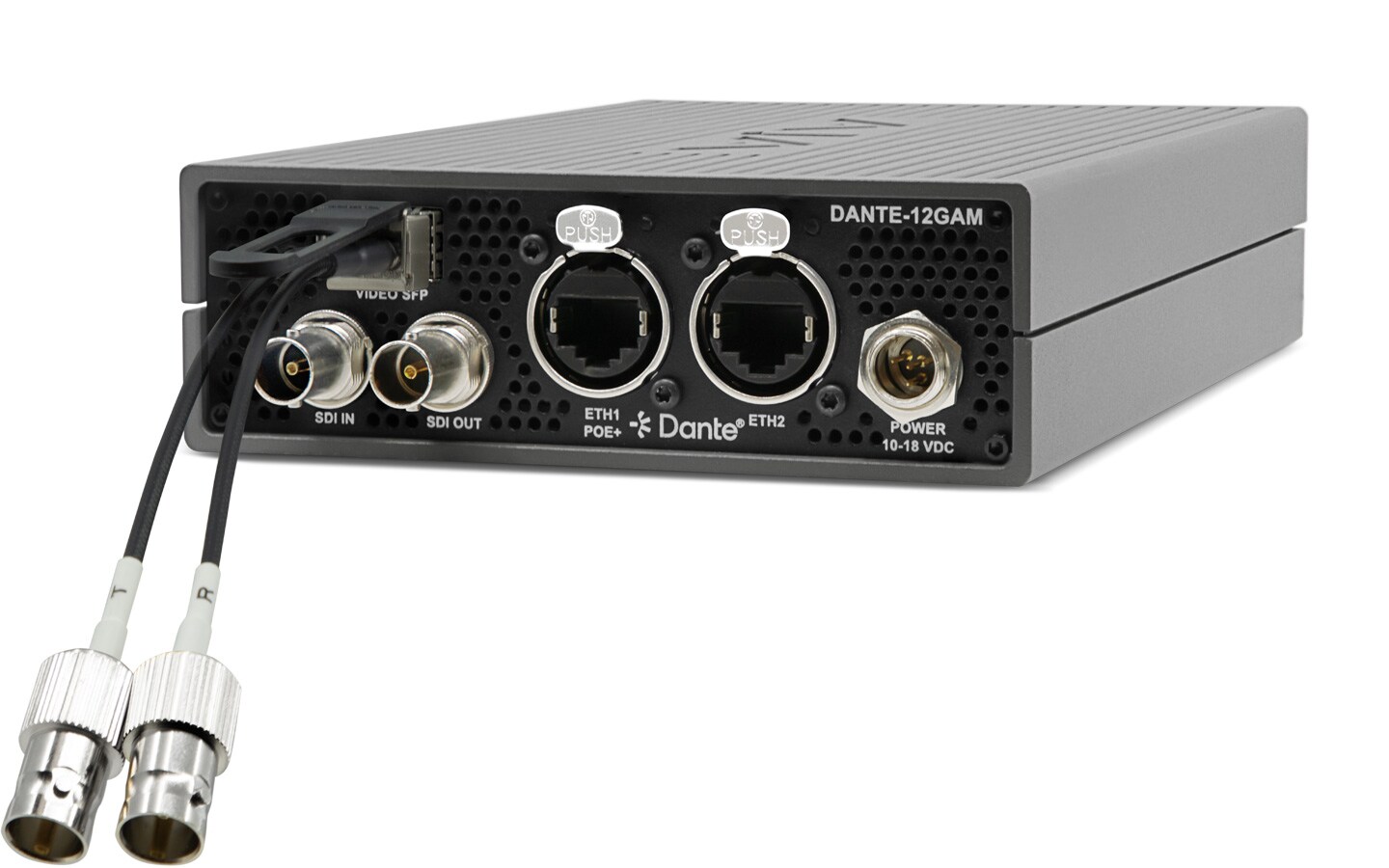

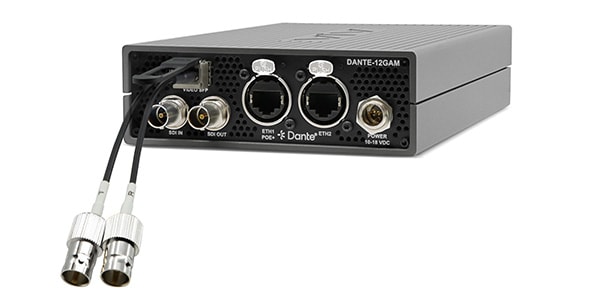

■デジタルビデオ入力：
1チャンネル独立12G-SDI BNCコネクタ、SMPTE 292/424/2081/2082
シングルリンクHD/2K/UHD/4K
■デジタルビデオ出力：
1チャンネル独立12G-SDI BNCコネクタ、SMPTE 292/424/2081/2082
シングルリンクHD/2K/UHD/4K
■ビデオ用 SFP入出力(DANTE-12GAM-TR-BNC)：
1xBNC-TR-12G、デュアルBNC 12G同軸トランシーバーSFP、SMPTE292/424/2081/2082
■内部信号発生器：
2つの独立した内部ビデオ信号発生器
■ケーブル イコライゼーション
※ベルデン 1694A 同軸ケーブル
12 Gbps、60m
6Gbps、120m
3Gbps、180m
1.5 Gbps、200mA
■ビデオパス遅延
ビデオ遅延、ビデオ入力とビデオ出力コネクタ間で測定された時間:
12G=3.6 μsec
6G=7.2 μsec
3GレベルBデュアルリンク=7.2μsec
3GレベルA=3.6μsec
HD (1.5 Gb)=7.2μsec
■デジタルオーディオ入出力
SDI: 独立した12G-SDI BNCコネクタx1、各16個の埋め込みチャンネル
DANTE: プライマリNuetrik etherCON RJ-45コネクタ x 1、セカンダリNuetrik etherCon RJ-45コネクタ x 1、最大32チャンネル
ビデオ光SFP(TR-LCオプション)：独立した12G-SDIファイバーLC SFPコネクタx1、各16個の埋め込みチャネル
ビデオ電気SFP(TR-BNCオプション)：独立した12G-SDI BNC SFPコネクタx1、各16個の埋め込みチャネル
■SDIエンベデッドオーディオ：
SMPTE 299M (12G/6G/3G/1.5G): 24bit、48 kHz同期
埋め込まれた音声は通過、削除、または上書きできます
4グループ: (16チャンネル)のオーディオをSDIパスごとにサポート
注: 2048x1080p/PsF 29.97/30 形式では、最大 8 チャンネルのエンベデッドオーディオがサポートされます。
■DANTEオーディオ：
サンプルレート: 44.1kHz、48kHz、88.2kHz、96kHz
エンコーディング: PCM 16、PCM 24、PCM 32
■オーディオ遅延：
埋め込みパス: 1500 μsec
分離パス: 1410 μsec
■ネットワークインターフェース：
2x Nuetrik etherCON RJ-45、100/1000イーサネット
RESTインターフェース

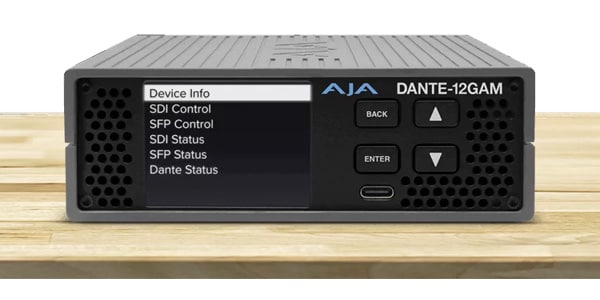

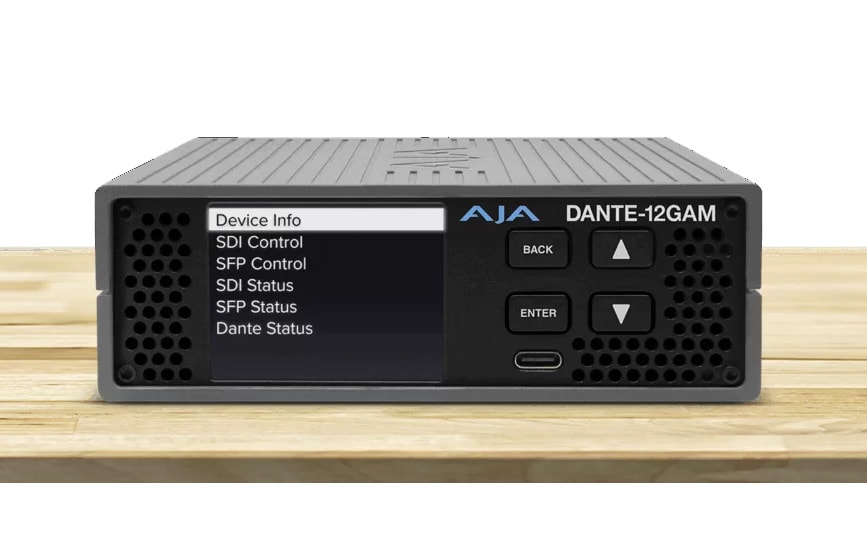

■ユーザーインターフェース：
オンボードLCDディスプレイ、Enter、Back、Up、Down操作用のボタン付き
AJAウェブUI
DANTEコントローラー、Danteドメインマネージャー、ネットワーク管理アプリケーション
AJA eMini-Setup を使用した初期の静的 IP 設定用の USB-C ポート
■SIZE幅x奥行x高さ)
127(W)x41.81(H)x205.49(D)mm
