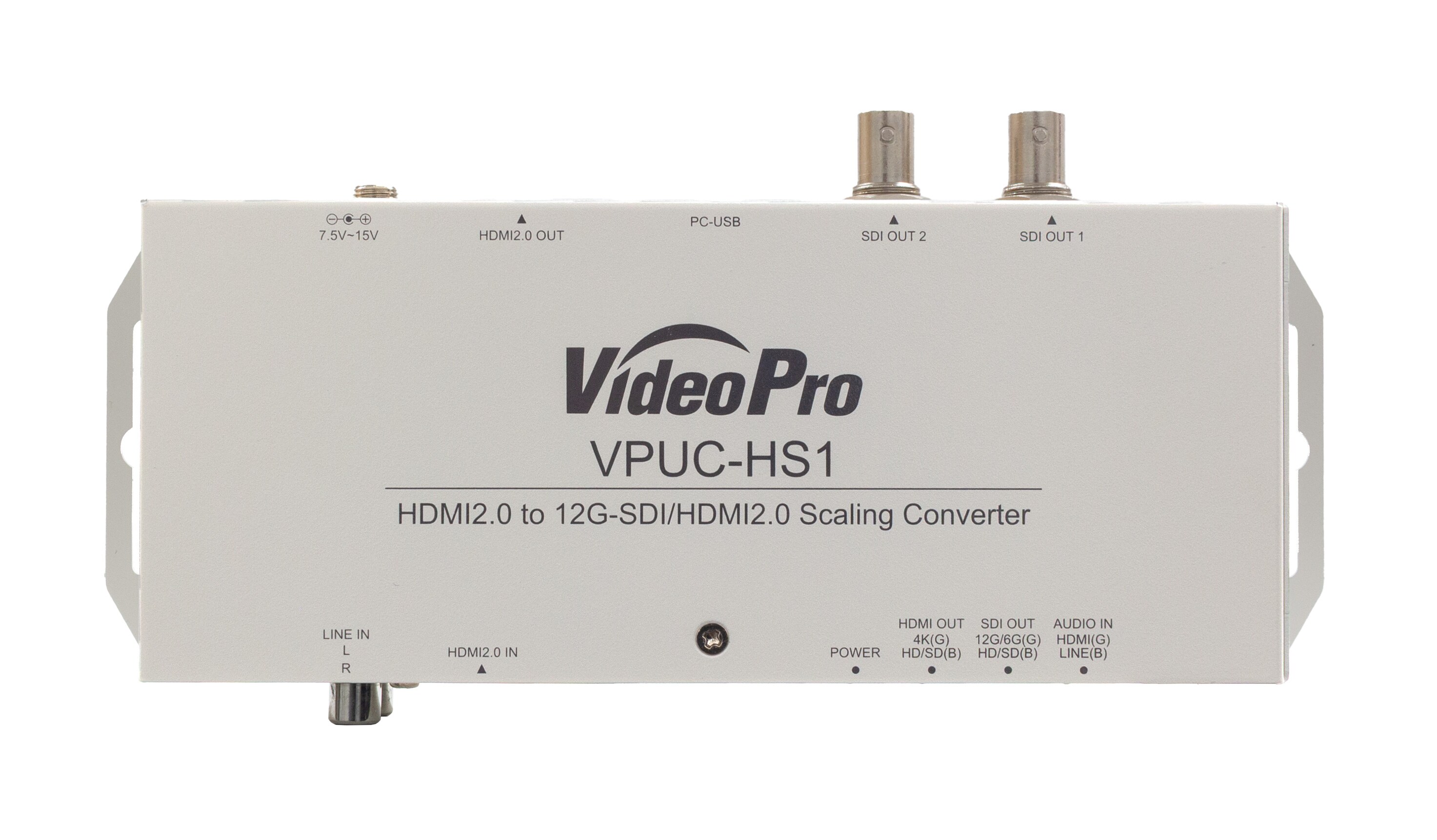

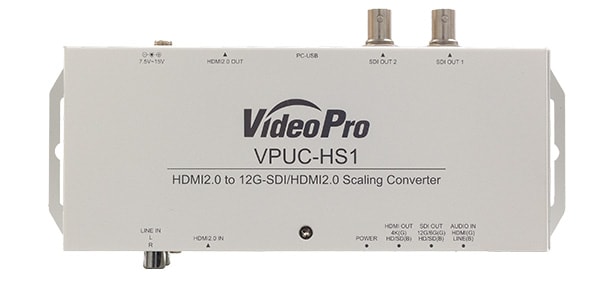

MEDIAEDGE ( メディアエッジ ) / VPUC-HS1

＜＜2026年6月発売開始！＞＞HDMI2.0(2160p59.94)入力を任意フォーマットのSDI出力とHDMI出力に変換可能にするコンバーター。VESAフォーマットを12G-SDIやHDMI 4Kへアップコンバートし出力する事も可能です。

■ビデオコンバーター
■HDMI入力：
HDMIVer.2.0b、DeepColor対応(10bit/12bit)、色空間RGB/YCbCr444/YCbCr422/YCbCr420対応、静的HDR対応
※HDCP及びCECに非対応
■SDI出力：
12G-SDI(SMPTEST2082-1、ST2082-10)
6G-SDI(SMPTEST2081-1、ST2081-10)
3G-SDILevelADirectImageFormatMapping(SMPTEST424、ST425-1)
3G-SDILevelB-DLSMPTEST372DualLinkMapping(SMPTEST424、ST425-1)
HD-SDI(SMPTEST292-1)
SD-SDI(SMPTEST259M)
■HDMI出力：
HDMIVer.2.0b、DeepColor対応(10bit/12bit)、色空間RGB/YCbCr444/YCbCr422/YCbCr420切替可能、静的HDR対応
※HDCP及びCECに非対応
※HDMI入力のパススルー出力ではありません。
■HDR：
静的メタデータパッキング(SMPTEST2086)
HDR10/PQ(PerceptualQuantizer)(SMPTEST2084)
HLG(HybridLog-Gamma)(ARIBSTD-B67)
※HDMI接続において、HDRはHDMIバージョン2.0aから正式にサポートされています。
※SDI出力において、HDRは6G-SDIおよび12G-SDIでサポートしています。
※メタデータの伝送は、HDMIInfoFrameおよびSDIANC(Ancillaryデータ)を介して行われます。
※3DLUTを用いたHDR変換(トーンマッピング)に対応します。(プリセット及びユーザ定義［33x33x33/17x17x17Cube形式ファイル］)
■オーディオ入力：
HDMIエンベデッドオーディオ(LPCM最大8ch、サンプリング周波数32kHz～192kHz※48kHzへリサンプル)
アナログ不平衡オーディオ(2ch、-10dBV(8.94Vpp)、入力インピーダンス約10kΩ、RCA)
■オーディオ出力：
SDIエンベデッドオーディオ(LPCM最大8ch、48kHz)
HDMIエンベデッドオーディオ(LPCM最大8ch、48kHz)
※チャネルのリマッピングおよびダウンミックス出力に非対応
■入出力遅延：
スケーリングモード(固定解像度)の場合
最大2フレーム(プログレッシブ入力時)
最大3フレーム(インタレース入力時)
Bypassモードの場合：最大2ライン
■推奨最大SDIケーブル長：
12G-SDI(L-5.5CUHD)：パソロジカル信号カラーバー信号80m
※L-5CFB使用時(パソロジカル／カラーバー信号)：50m
6G-SDI(L-5.5CUHD)：パソロジカル信号カラーバー信号100m
3G-SDI(L-5CFB)：パソロジカル信号カラーバー信号170m
HD-SDI(L-5CFB)：パソロジカル信号カラーバー信号250m
SD-SDI(L-5CFB)：パソロジカル信号カラーバー信号420m
※測定時使用ケーブルは、12G-SDI対応L-5.5CUHD(CANARE)、および3G/HD-SDI対応L-5CFB(CANARE)を使用。
※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器および測定器に接続、出力フォーマット固定(フレームバッファあり)の条件で検証した結果です。
※パソロジカル(チェックフィールド)信号は、アナログ性能およびPLLを評価するテスト信号です。
※最大ケーブル長は接続機器やケーブルの性能品質によって変動するため、実機でご確認ください。
■検証済みHDMIケーブル(5m)：
HDMI05P/CANARE

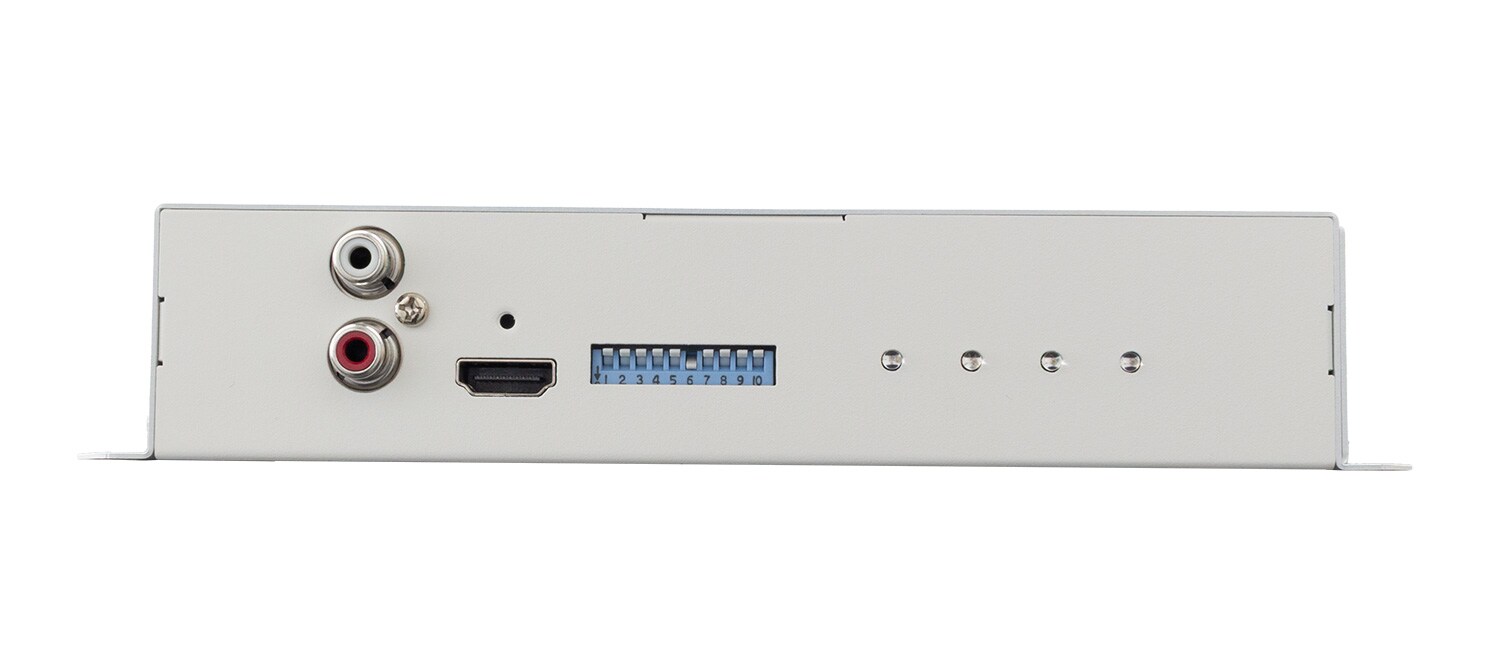

■入力端子：
HDMITypeAx1
RCA(アナログLine)x2(アナログ不平衡オーディオ入力L/R)
■出力端子：
12G-SDI対応75ΩBNCx2
HDMITypeAx1
■USBコネクタ：
USBType-Cx1(USB給電非対応)
■DIPスイッチ：
10bit
(Control/AudioIn/SDIBypass/HDMIBypass/SDI4K/HDMI4K/OutputFormat)
■FAN：1基(交換可能)
■ケース：SECC
■RoHS2：対応
■SIZE：210(W)x39(H)x76(D)mm
(コネクタ含まず、ブラケット含む［着脱不可］)
■重量：495g
■電源(ACアダプタ給電)：
ACアダプタ：AC100～240V/DC12V(2A品)
最大DC12V1.48A
■電源(USB給電)：非対応
■最大消費電力：20.9W(ACアダプタ含む)
■動作温湿度範囲：0～40℃、20～80%RH(結露なきこと)
■保存温湿度範囲：-20～60℃、5～90%RH(結露なきこと)
■同梱物：
VPUC-HS1本体
専用ACアダプタ(日本国内仕様)
取扱説明書
HDMIケーブルクランプx2
