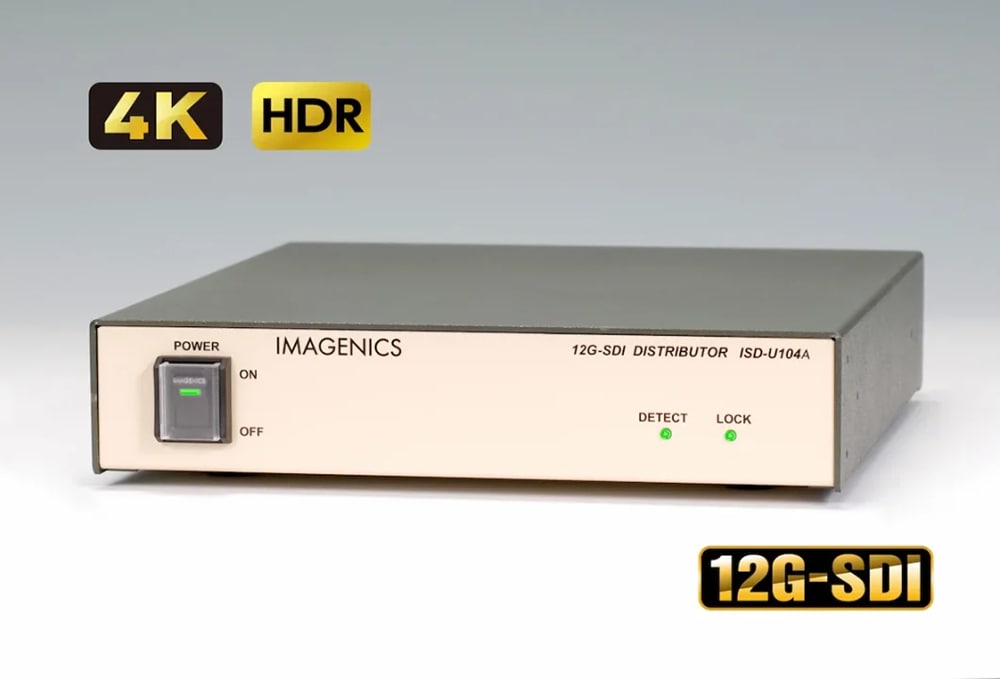

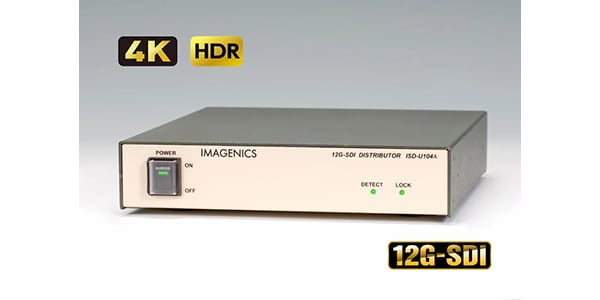

IMAGENICS ( イメージニクス ) / ISD-U104A

ISD-U104A は、12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDI、DVB-ASI などの多規格に対応した1 入力4 出力分配器。L-5.5CUHDケーブルにより12G-SDIの長距離接続を可能にします。

■1入力4出力12G-SDI分配器
■対応規格：
SMPTE ST 2082-1準拠(12G-SDI)
SMPTE ST 424準拠(3G-SDI)
SMPTE ST 292-1準拠(HD-SDI)
SMPTE ST 259-C準拠(SD-SDI)
DVB-ASI準拠(270Mb/s)
■入力信号：NRZI/NRZ信号0.8V(p-p)75Ω1系統BNC

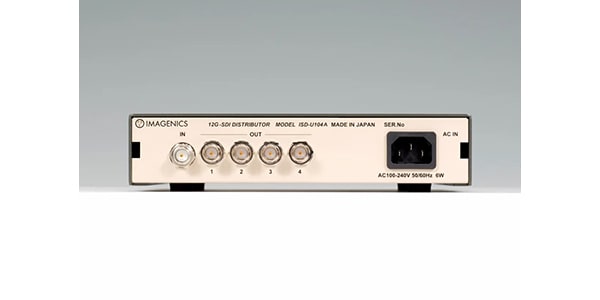

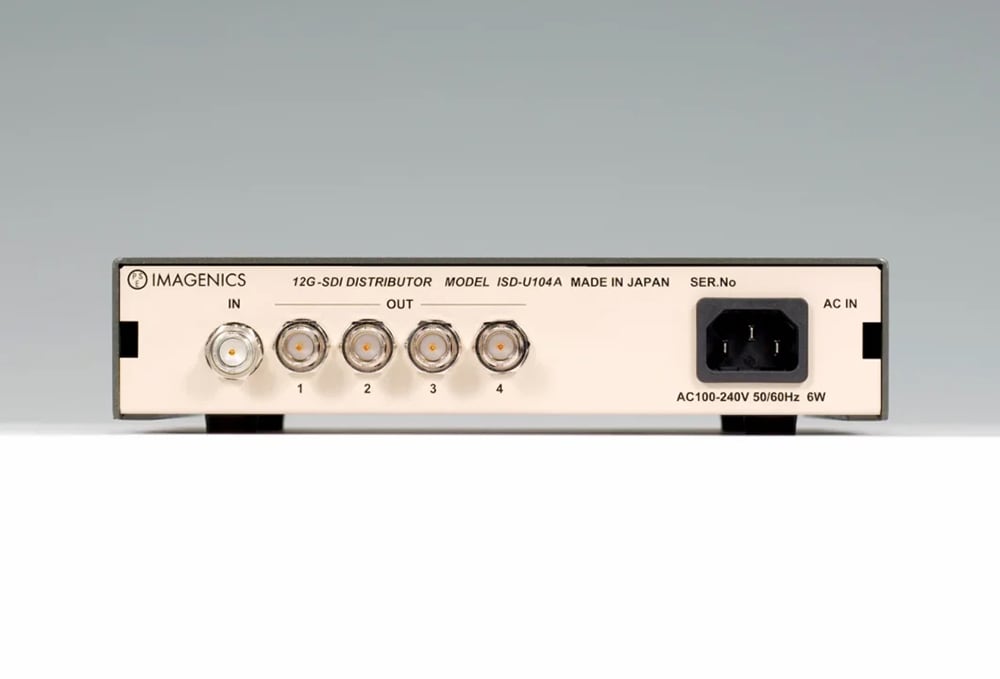

■出力信号：NRZI/NRZ信号0.8V(p-p)75Ω4系統BNC
■信号補償距離：
12G-SDI(パソロジカル信号)入力時L-5.5CUHD同軸ケーブルにて80mまで自動補償
6G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて70mまで自動補償
3G-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて150mまで自動補償
HD-SDI(パソロジカル信号)入力時L-5CFB同軸ケーブルにて200mまで自動補償
SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブルにて200mまで自動補償
■その他機能：

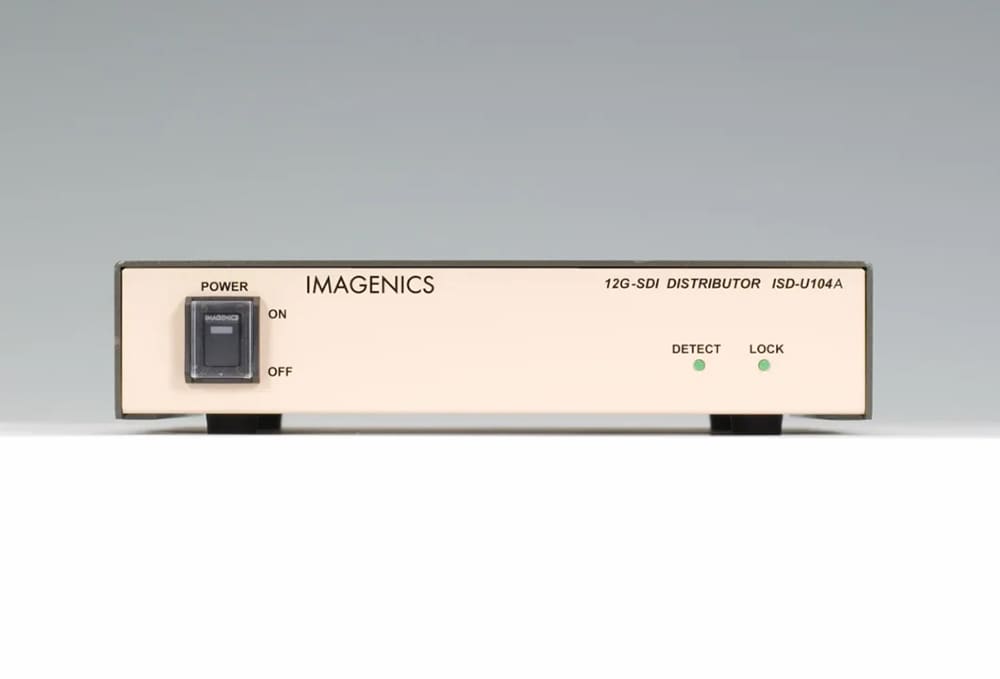

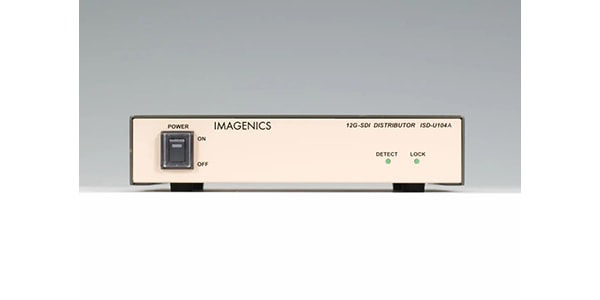

SDI信号のリクロック機能入力信号の自動判別による出力スルーレート切替機能LEDによる状態表示機能
※入力信号検出、ロック検出
■電源/消費電力：AC100V～AC240V50Hz・60Hz/6W
■外形寸法：幅210mm高さ44mm奥行230mm(突起物を含まず)
■質量：約1.7kg
■付属品：国内専用電源ケーブル(3P-3SL)、ロック機構付き1本、電源3P-2P変換プラグ1個
