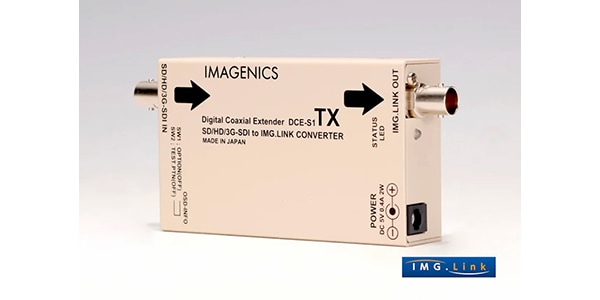

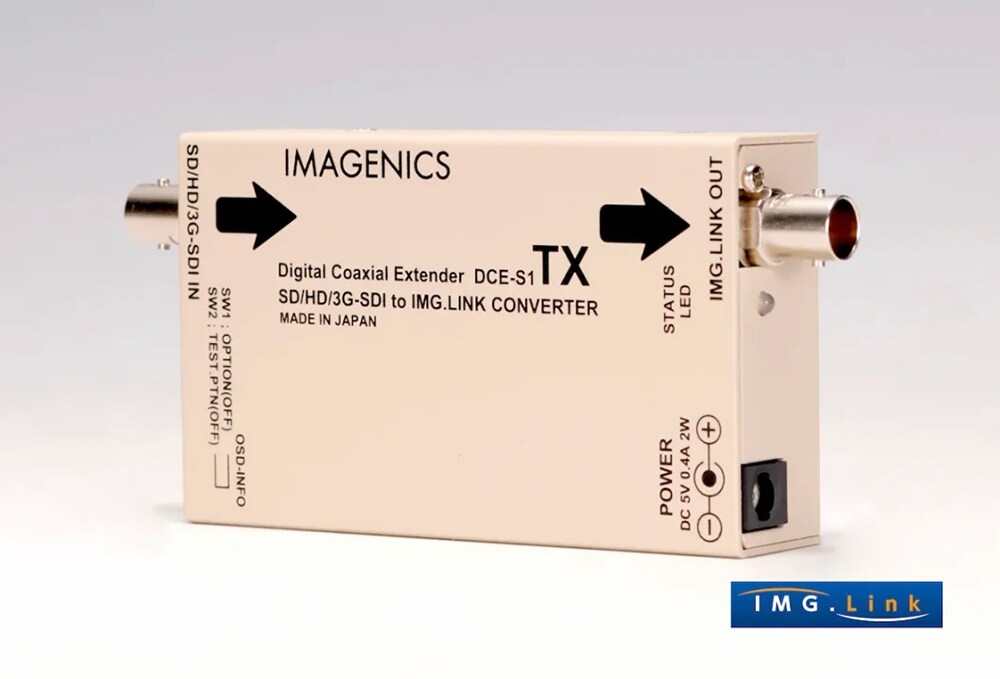

IMAGENICS ( イメージニクス ) / DCE-S1TX

SMPTE規格の各種SDI信号を弊社オリジナル規格のIMG.Link信号へ変換する小型コンバータ。SMPTE規格の3G-SDI、HD-SDI、SD-SDI信号をIMG.Link信号のスイッチャー・システムへ接続が可能となります。

■SDI信号同軸延長器・送信器
■入力信号：
SMPTE125M,292M,424M,425M各規格準拠のデジタルシリアル信号1系統0.8Vp-p75ΩBNCx1
ケーブル補償範囲(パソロジカル(チェックフィールド)信号にて)
SD-SDI信号250mまで(5C2V同軸ケーブルにて)
HD-SDI信号150mまで(5CFB同軸ケーブルにて)
3G-SDI信号100mまで(5CFB同軸ケーブルにて)
■出力信号：
オリジナル再エンコード方式によるデジタルシリアル信号1系統1.0Vp-p75ΩBNCx1
オリジナル再エンコード後の映像ビットレート2.592GbpsNRZI信号(固定ビットレート、音声は9.216Mbps)
オリジナル双方向通信リンク機能
■IMG.Link信号伝送距離
L-7CHD：210
L-7CFB：150m
L-5CFB：110m
L-5C2V：60m
L-3CFB:60m
L-3C2V：30m
※設置環境等により距離が短くなる場合があります
■その他入力：
SDI信号状態およびリンク状態の2色発光LED表示機能、内蔵テストパターン・トーン発生機能とオンスクリーン表示によるインフォメーション機能(RX,RS機器側へのコマンド指示による対応)他
■電源：DC5V0.4A2W(最大)
■SIZE：60(W)x24(H)x100(D)mm※突起物を除く本体のみ
■質量：
約250g(羽根型アングルを含まない単体)
約330g(羽根型アングルを含む)
■付属品：
AC100V27VA50Hz・60Hz国内専用ACアダプタ1台(5V2.3A出力ロック付き)、
羽型アングル(汎用取り付け金具)1枚(本体に装着済み)

※1：製品の詳細仕様は、イメージニクス社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
※2：IMG.Linkは、イメージニクス株式会社の登録商標です。
※3：仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
