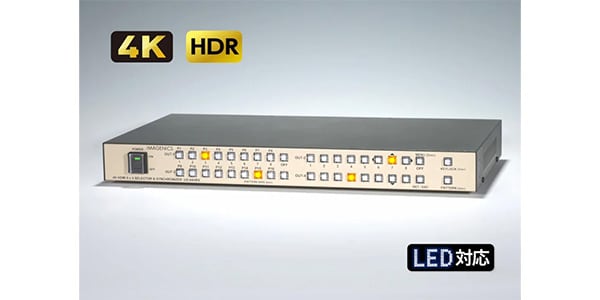

IMAGENICS ( イメージニクス ) / US-84HRS

＜＜2026年1月発売！＞＞HDMI2.0/1.4およびHDCP2.2/1.4規格に準拠した4KHDMI信号の各出力FS付き8x4マトリックス型セレクター。全出力に個別のフレームシンクロナイザーを装備しています。

■4K 8x4HDMIマトリクスセレクター
■入力映像信号：
TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25MHz～600MHz(TMDSクロック25MHz～340MHz)
4K、D1～D5相当のHDMI信号および、640x480～4、096x2、160までのPC信号にも自動対応
HDMI信号において、データレート18Gbpsまでの最大36ビットディープカラー信号(4K60@422)
または24ビットフルカラー(4K60@444)の規格準拠信号に対応
■HDMI入力端子：HDMI-A19ピンコネクタ8系統
(HDCP1.4、2.2対応、DVI信号入力可能)
■入力ケーブル補償範囲：
PC(VESA)、D5など6Gbpsまでの映像～30m
※イメージニクス社製、HDP-HDP30mHDMIケーブルにて
4K30、60(420)など10.2Gbpsまでの映像～20m
※イメージニクス社製、HDP-HDP20mHDMIケーブルにて
4K60(422、444)など18Gbpsまでの映像～10m
※イメージニクス社製、HDP-HDP10mHDMIケーブルにて
※イメージニクス社製の指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます。
■出力映像信号：
MI1.4、2.0規格準拠(HDR対応可、HDCP1.4、2.2対応)またはDVI1.0規格準拠信号(HDCP1.4対応)
4、096x2、160、3、840x2、160(4K)、2、560x1、600、2、560x1、440、2、048x1、152、1、920x1、200、1、920x1、080(D5)、1920x1、080i(D3)、1、680x1、050。1、600x1、200、1、600x900、1、440x900、1、400x1、050、1、366x768、1、360x768、1、280x1、024、1、280x800、1、280x768、1、280x720(D4)、1、024x768、800x600、
720x480(D2:16:9)、720x480(D2:4:3)、720x480i(D1:16:9)、720x480i(D1:4:3)、640x480
各解像度へ、取得EDIDによる自動設定または手動による固定設定が可能、
初期値の垂直周波数は全て59.94Hz
RGB(444)、YUV444、YUV422、YUV420(4K60のみ)の自動または手動変換出力です。
※出力垂直周波数は、0.01Hz単位で59.00Hzから60.50Hzまでオフセット調整が可能です。
4つのHDMI出力は解像度設定に関係無く常に垂直フレーム同期、全ての出力の垂直周波数は同じとなります。

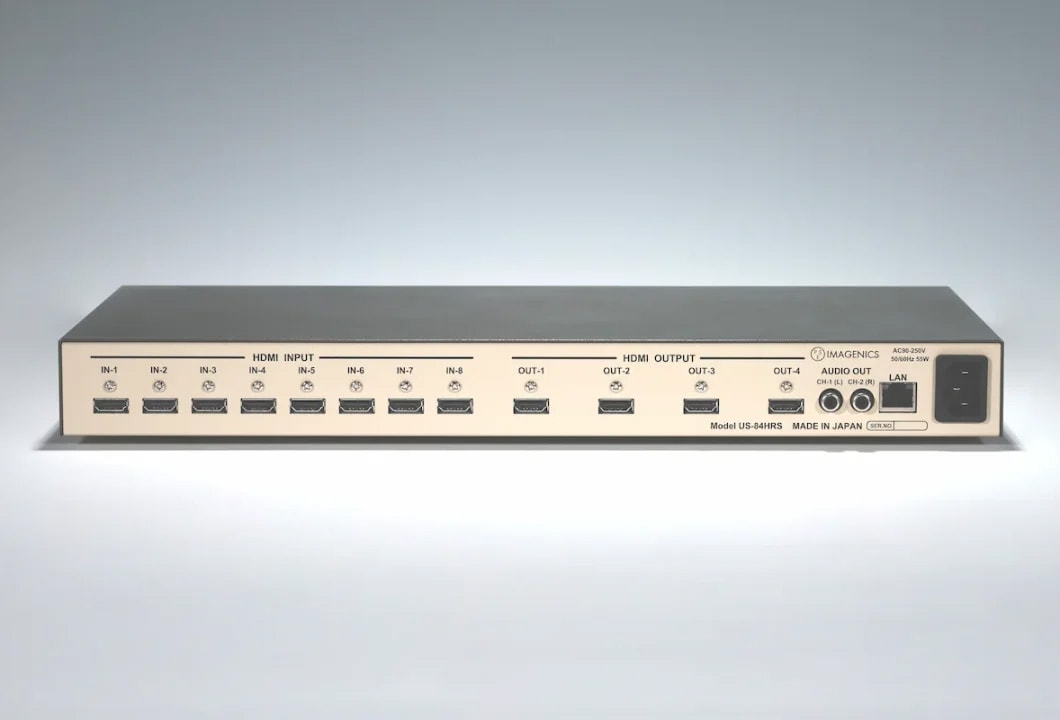

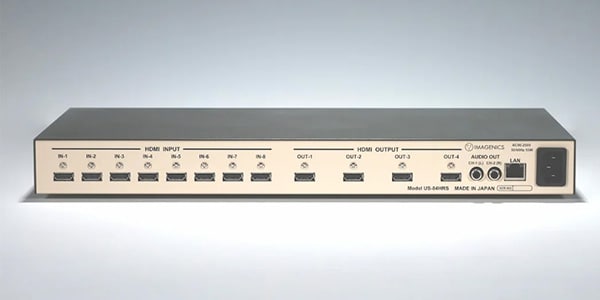

■HDMI出力端子：
HDMI-A19ピンコネクタ4系統(HDCP1.4、2.2対応、カラースペース変換やDVI信号出力可能)
■出力ケーブル長範囲：
フルHD60出力時～10m※イメージニクス社製、HDP-HDP10mHDMIケーブルにて
4K604:2:0出力時～5m※イメージニクス社製、UHP-5HDMIケーブルにて
4K604:4:4出力時～3m※イメージニクス社製、UHP-3HDMIケーブルにて
■内蔵EDIDエミュレーション機能(プラグアンドプレイ機能)：
CEA、VESAの主要な解像度をメニュー設定して使用
または、各HDMI出力端子からのEDIDデータをコピーバックアップして使用可能。
■アナログ音声機能：
音声周波数特性：20Hz～20kHzにて、-1dB～+1dB
音声SN比：80dB以上(1kHzのA特性、基準-10dBu出力時)
音声クロストーク：80dB以上
音声歪率：0.03%以下(10kΩ以上負荷時)
最大音声出力レベル：+10dBu(HDMIエンベデット音声の0dBFS時)
※リニアPCM音声以外は出力されません。出力連動または入力番号への固定デエンベ出力となります。
■映像音声遅延：
映像遅延：33ms～50ms(2フレーム-0、+1フレーム)
ただし90度回転使用時は+16.67ms(+1フレーム追加)
音声遅延：約50ms(常時固定遅延)ただしビットストリーム音声使用時はパススルー出力
■外部制御機能：
LAN10BASE-T、100BASE-TX1系統
RJ451系統、100BASE-TX、10BASE-T自動判定
本機への各種動作設定と操作および状態確認ができます。
■その他機能：
オンスクリーン・メニュー方式による各種設定
入力端子別の映像ズーム・トリミング・マルチ関係の設定記憶機能
出力端子別の自動カラーフォーマット変換およびダウンコンバート変換動作
入力端子別のEDID設定
疑似シームレス繋ぎ(フリーズ型・ブラック型・フェード型・フリック型・ワイプ型)
16種のパターンメモリー機能
シーケンシャルスイッチャー機能(時間、入力検知動作、パターン切替ほか)
内部状態のステータス一覧の読み取り(LANからのテキスト文字列)
動作設定の一括バックアップとリロード
入力HDCP非対応動作設定
4KHDR映像からSDR映像への自動変換機能
0.01%調整精度でのバリアブル拡大縮小ズーム機能
90度単位での映像回転および上下左右の個別映像反転機能ほか。
■電源：AC90V～AC250V55W(最大・内蔵FANによる回転数制御型強制空冷)
■SIZE：422(W)x44(H)x230(D)mm※突起物を除く
■質量：約3.5kg
■付属品：
EIA19型1Uラックマウント金具1組、
国内専用電源ケーブル(3P-3SL)ロック機構付き1本
電源3P-2P変換プラグ1個
HDMIケーブル抜け止めキット(CL-2)12個
