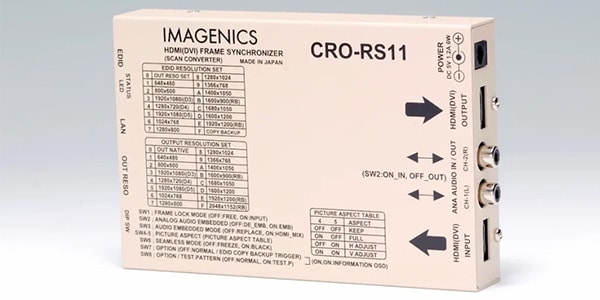

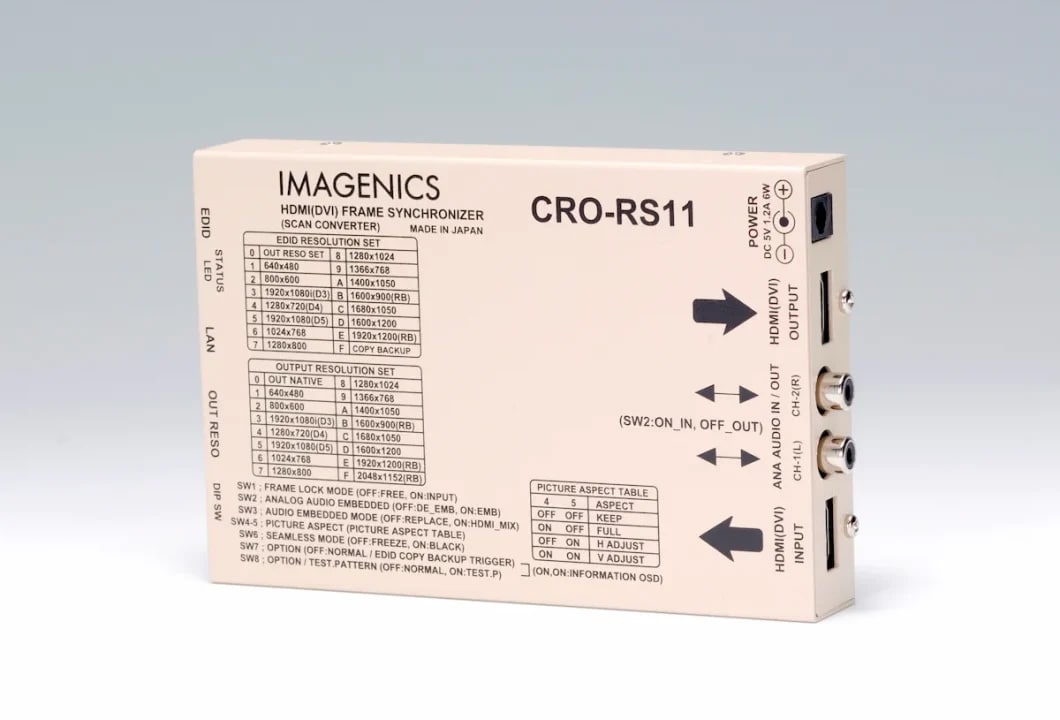

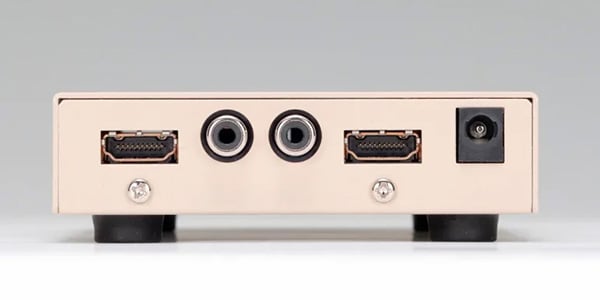

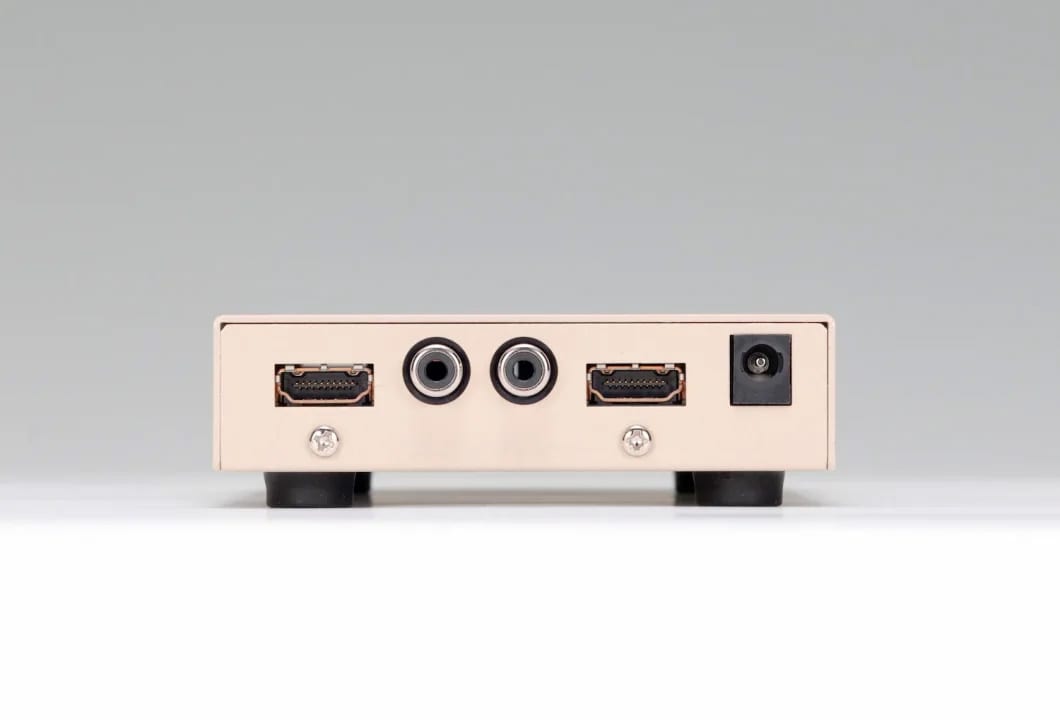

IMAGENICS ( イメージニクス ) / CRO-RS11

HDMI/DVI 信号のフレームシンクロナイザー。高性能スキャンコンバート機能があり予め設定している各種フォーマットへ全自動変換して出力します。

■HDMI(DVI)フレームシンクロナイザー(スキャンコンバータ)

■入力デジタル映像信号
・TMDS信号(デジタルRGB、YPbPr)：HDMI-Aコネクタ1系統(HDCP対応、DVI信号入力可能)
・HDMI規格準拠信号(エンベデット音声最大2chを含む)または24ビットフルカラーDVIRev1.0規格準拠信号：ピクセルクロック25MHz～165MHzかつ、水平周波数15kHz～200kHzかつ、垂直周波数23Hz～240Hzの範囲内の、水平アクティブ画素320～2048、垂直アクティブライン240～1800までの映像信号に自動対応(D1～D5相当のHDMI信号および、VGA@60～UXGA@60、WUXGA@60(RB)、2048x1152(RB)のPC信号に自動対応)

■内蔵EDIDエミュレーション機能
・出力HDMI端子からのEDIDをバックアップ・コピーして使用するか、本体内蔵の解像度データをROT-SWで選択使用可能

■出力デジタル映像信号
・TMDS信号(デジタルRGB、YPbPr)：HDMI-Aコネクタ1系統(HDCP対応、DVI信号出力可能)
・HDMI規格準拠信号(エンベデット音声最大8chを含む)または24ビットフルカラーDVIRev1.0規格準拠信号：ピクセルクロック25MHz～165MHzかつ、水平アクティブ画素640～2048、垂直アクティブライン480～1152までの、表示機器がEDIDデータにて要求する映像信号に全自動変換対応。垂直リフレッシュレートは59.94Hz固定 (D3、D4、D5解像度のHDMI信号および、VGA@60～UXGA@60、WUXGA@60(RB)、2048x1152(RB)の信号へ自動出力対応)

■アナログ・エンベデット・デエンベデット音声入出力信号
・アナログ入力音声信号-10dBu(1kΩ以下出力時)：ハイインピーダンス不平衡2チャンネル1系統(RCAx2)
・アナログ出力音声信号-10dBu(10kΩ以上負荷時)：ローインピーダンス不平衡2チャンネル1系統(RCAx2)
※アナログエンベデット機能とデエンベデット機能は、DIP-SWの2番による選択式
※デエンベデット音声はLPCMのみ、圧縮音声系はデエンベデット不可

■映像音声絶対遅延時間
・HDMI(DVI)映像出力：33ms～50ms(出力映像の2～3フィールドに相当)
・HDMI音声出力：約43ms(2chステレオリニアPCM48k/24bit)(入力HDMI信号から出力HDMI信号)
・アナログ音声出力：約43ms(2chステレオリニアPCM48k/24bit)(入力HDMI信号からアナログ音声出力)
※マルチLPCMや圧縮音声系ではアクティブスルー

■LAN通信機能

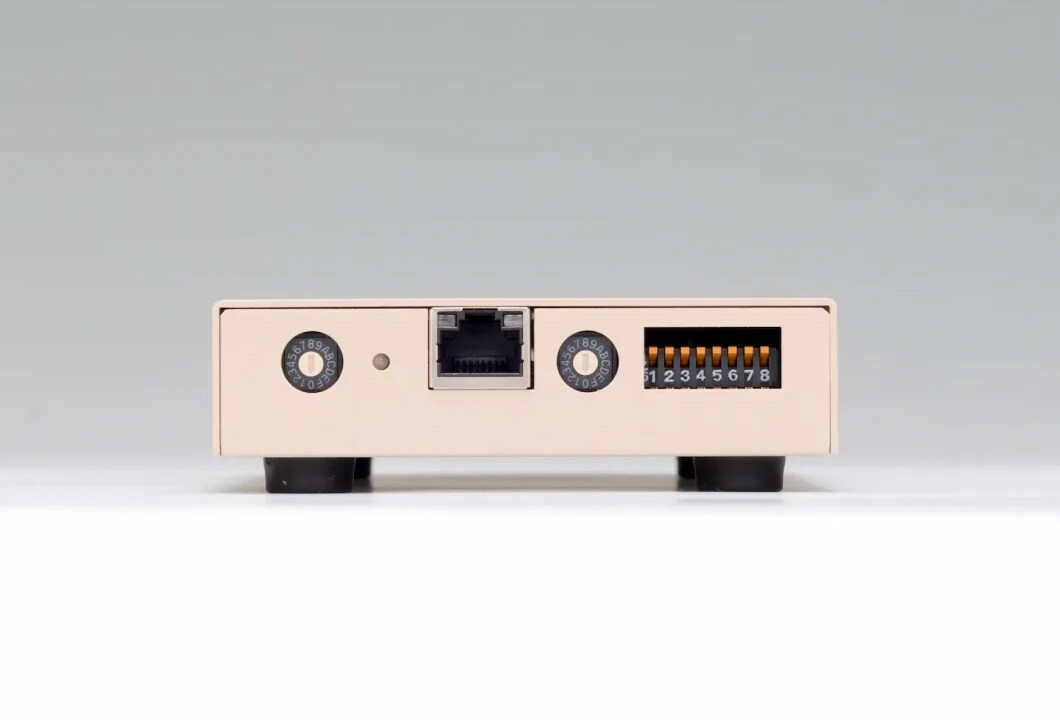

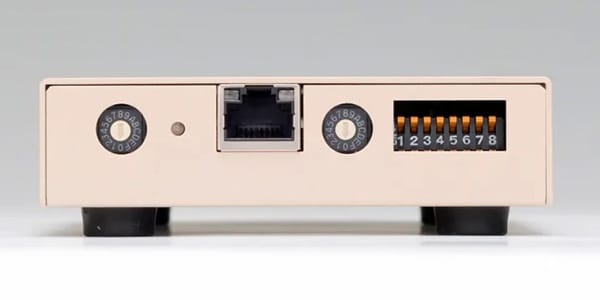

・10BASET-T、100BASE-TX(自動判定)RJ451系統

■外部制御機能:
・LAN端子から本器へ外部制御ができます。マルチ画面にも対応した任意ズームサイズや任意切り出し位置、映像の左右90度回転や180度回転および上下・左右の反転機能などが可能

■その他の機能

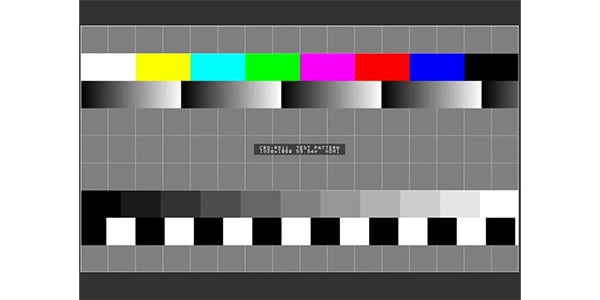

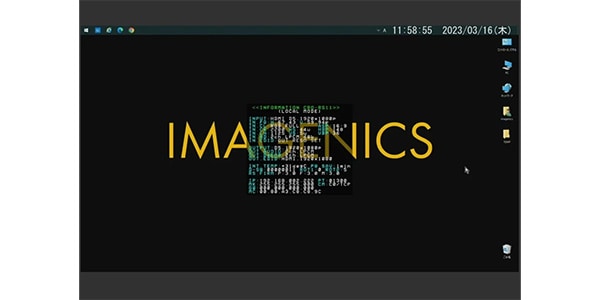

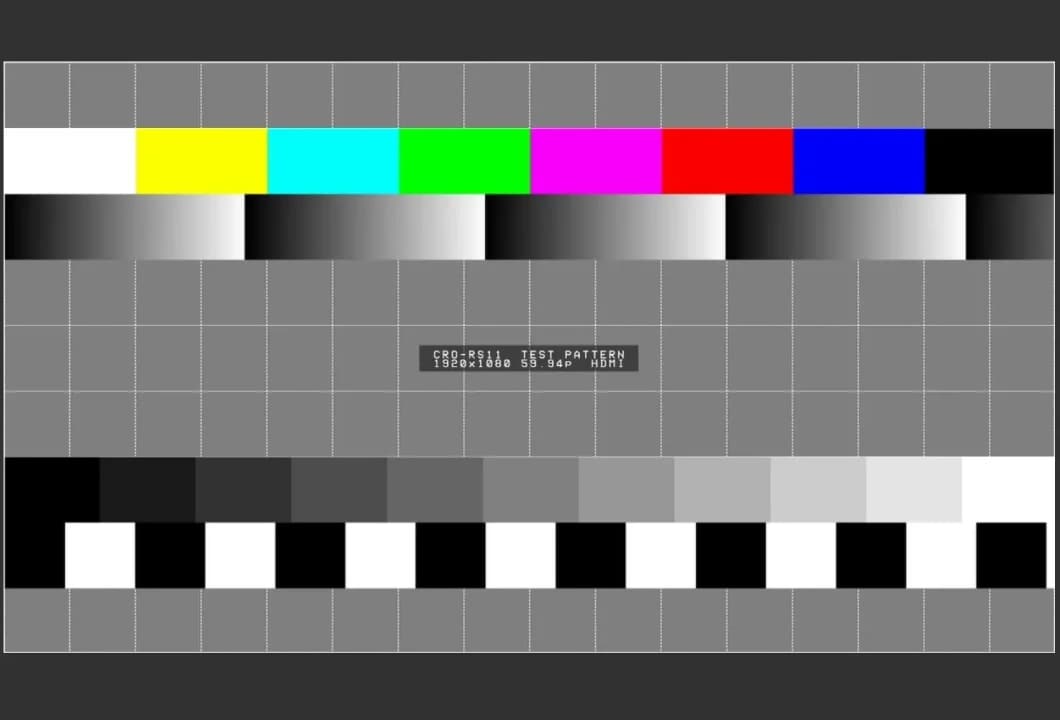

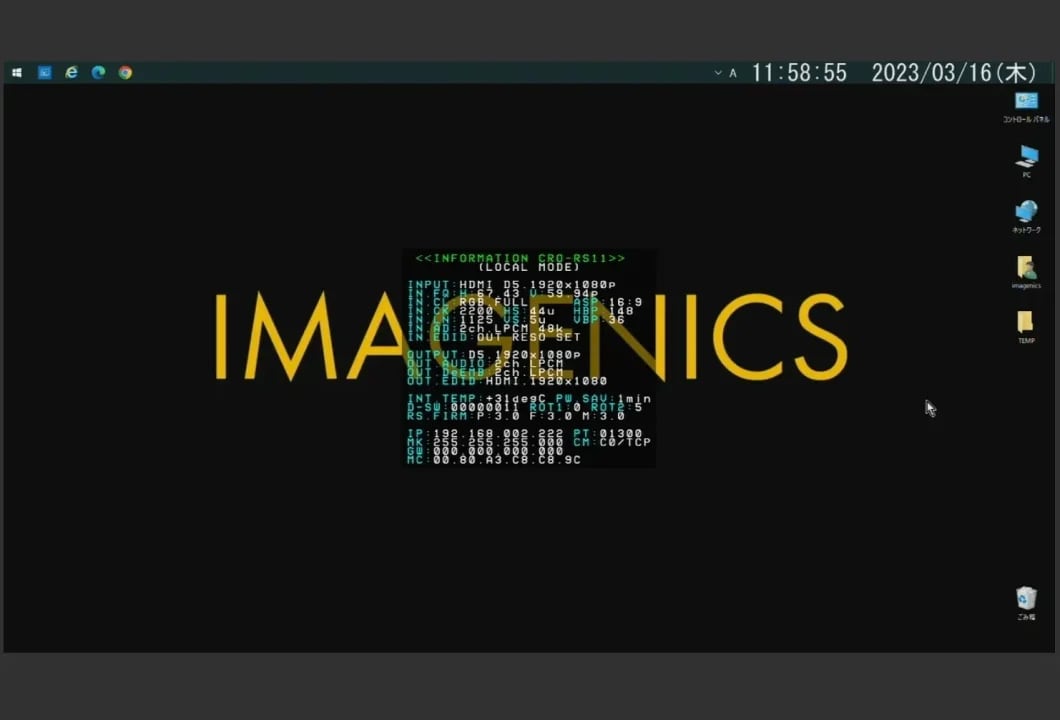

・入力状態のLED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示によるインフォメーション表示機能、疑似シームレス動作の選択機能、アスペクト変換(維持)機能、高精度拡大縮小ズーム機能とマルチ画面用切り出しズーム機能、映像の90度、180度回転および上下左右反転機能、入力映像の垂直周期へのフレームロック機能ほか

＜仕様＞
■電源/消費電力：DC5V1.2A6W(最大)
■SIZE：100(W)x25(H)x150(D)mm(突起物を除く) / 約550g
■付属品：AC100V27VA50Hz・60Hz国内専用ACアダプタ1台(5V2.3A出力ロック付き)、HDMI抜け止め金具(CL-1)2個
