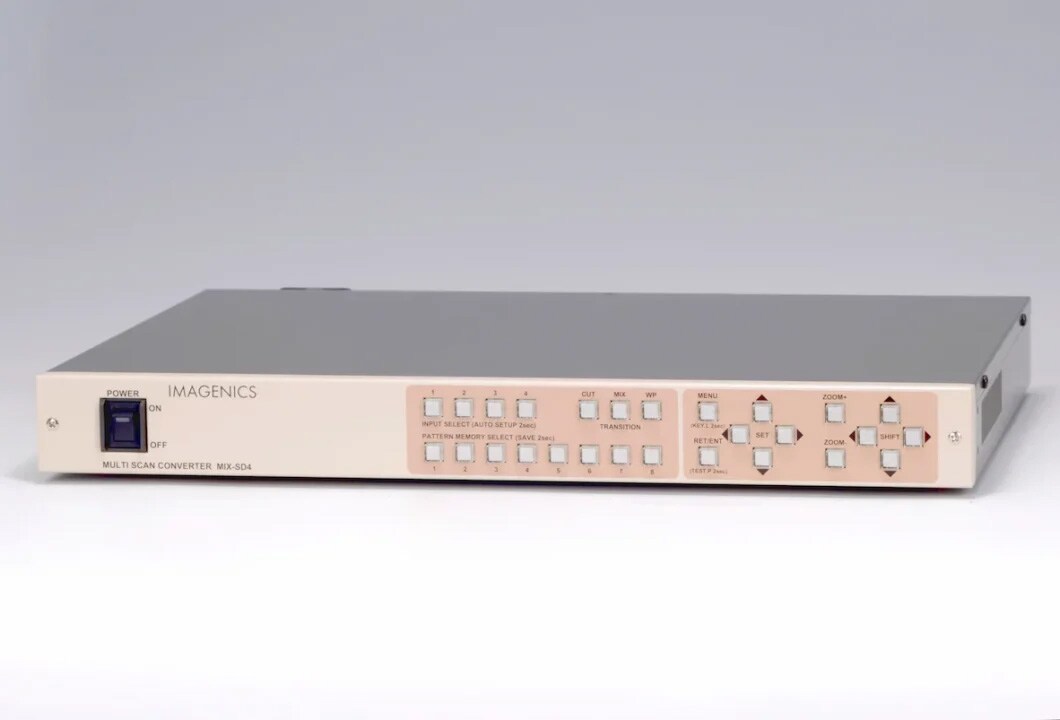

IMAGENICS ( イメージニクス ) / MIX-SD4

最大4系統の映像信号をマルチビュー合成して１つの画面へ合成変換出力することが可能な4画面マルチビューア。レイアウトは制約のない任意サイズ／任意配置でフロントキーにパターン8種類まで割り当てることができ、完全シームレスで切り替えることが可能です。

■SDI対応マルチスキャンコンバータ

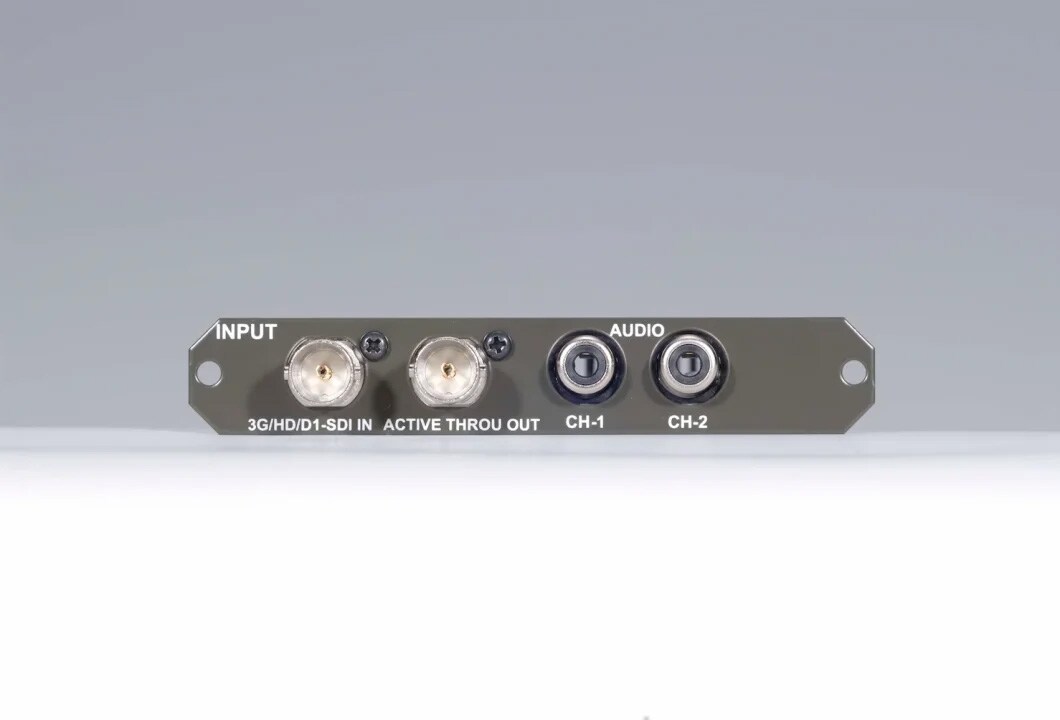

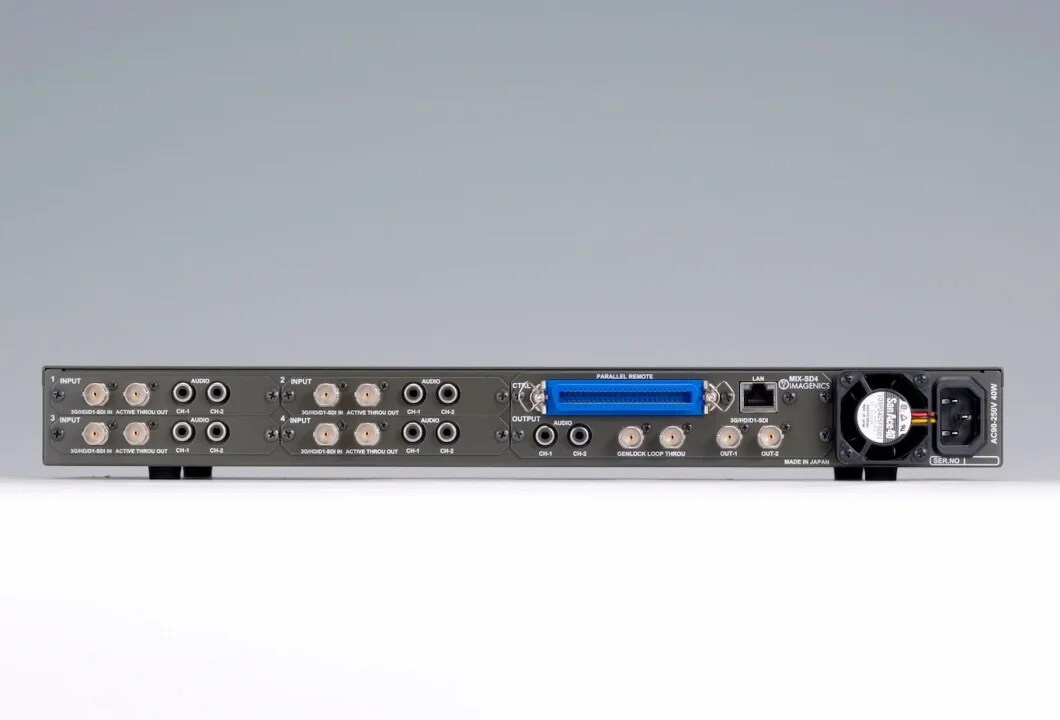

■SDI入力信号
SMPTE規格準拠のD1シリアル信号(SMPTE259M-C 270 Mbps NRZI)
またはHDシリアル信号(SMPTE292M 1.485 Gbps NRZI)
または3Gシリアル信号AまたはB方式(SMPTE424M 2.97 Gbps NRZI)
0.8Vp-p 75Ω 4系統 BNC×4
■アクティブスルー出力信号
入力信号と同じ形式の、リクロック・アクティブスルー出力
0.8Vp-p 75Ω 4系統 BNC×4
■対応入力信号フォーマット
480i@59.94 Hz, 575i@50 Hz、
1080i系の垂直周波数 48(sF),50,60 Hzおよびこれらの1/1.001倍、1080p系の垂直周波数 24,25,30,50,60 Hzおよびこれらの1/1.001倍、720p系の垂直周波数 24,25,30,50,60 Hzおよびこれらの1/1.001倍
■SDI出力信号：
SMPTE規格準拠のD1シリアル信号(SMPTE259M-C 270 Mbps NRZI)
またはHDシリアル信号(SMPTE292M 1.485 Gbps NRZI)
または3Gシリアル信号A方式(SMPTE424M 2.97 Gbps NRZI)
0.8Vp-p 75Ω 1系統2分配 BNC×2
対応出力信号フォーマット
■480i@59.94 Hz, 720p@59.94, 1080i@59.94 Hz, 1080p@59.94 Hz
■ゲンロック機能
ゲンロックリファレンス入力：
ハイインピーダンス・ループスルー同期レベル0.25Vp-p～1.0Vp-p1系統BNC×2
ゲンロック信号フォーマット：
NTSCB.B、1080i、720p2値3値同期(但し垂直周波数59.94Hzのみに対応)
ゲンロック調整範囲：
出力SDI信号の±16ラインまで、1画素単位で調整可能
■入出力映像量子化：

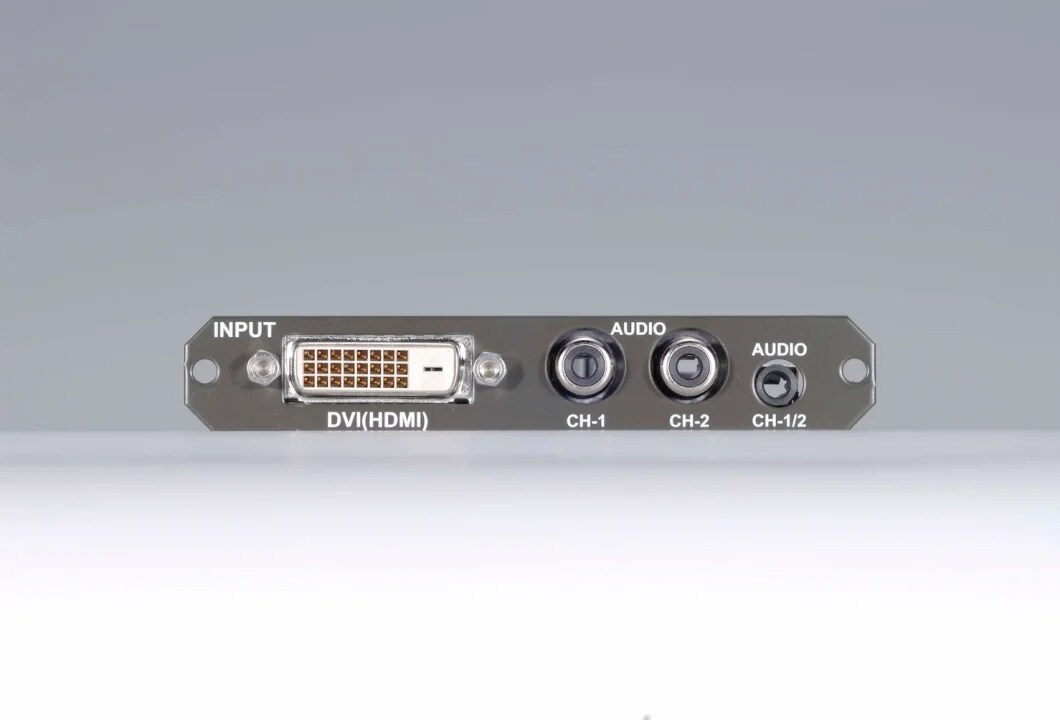

デジタルYPbPr信号 各10ビット(標準IN-SD2入力以外のオプションユニットでは、一部疑似10 bit仕様となります)
■映像絶対遅延時間：
33ms～67ms(出力映像の3フレーム(フィールド)-1,+1フィールド分に相当)
■アナログ音声入出力機能
(エンベデット・デエンベデット動作時を含む、入力は1入力あたり)
音声入力端子：-10dBuハイインピーダンス不平衡2チャンネル1系統RCAピンジャック×2
音声出力端子：-10dBu(10kΩ以上負荷時)ローインピーダンス不平衡2チャンネル1系統RCAピンジャック×2
音声周波通特性：20Hz～20kHzにて、-1dB～+1Db
音声S/N比：85dB以上(1kHzのA特性、基準-10dBu出力時)
音声クロストーク：80dB以上
音声歪率：0.03%以下(10kΩ以上負荷時)
最大音声入力レベル ：+10dBu(SDIエンベデット音声出力0dBFS出力時を含む)
最大音声出力レベル：+10dBu(SDIエンベデット音声の0dBFS入力時を含む)
音声サンプリング周波数：
24bit48kHzリニアPCM方式(アナログ・エンベデット出力共)
音声絶対遅延：約50ms(アナログ・エンベデット出力共に固定)
■メモリー機能：
入力番号毎に入力解像度別設定情報を64種ずつ自動記憶再生、動作状態の自動記憶再生機能、ユーザー指定の任意記憶再生機能(外部制御からのみ、128種制御可能)。
電源OFF時のバックアップ寿命は半永久です。
■外部制御機能
シリアル通信：
RS-232C準拠 D-SUB9 (オス) 1系統 9,600 19,200 38,400 bits/s 切替え対応。
パラレル接点：
接点制御 アンフェノール50ピン(メス)1系統
■その他付加機能：
■水平垂直アスペクト比(自動・任意)
■入力番号別の90度映像回転機能、高精度任意位置拡大縮小ズーム
■ルミナンス・リニアキー合成機能
■各ウインドウの透過率設定
■各ウインドウ・ボーダー付き表示
■入力番号毎の任意オンスクリーン表示(16文字2段、英数字と一部記号等)
■完全シームレス切替え(カット・ミックス・ワイプ(簡単なデジタルエフェクト含む))
■外部スイッチャー対応の擬似シームレス切替え処理(フェード型)
■アナログ音声のエンベ／デエンベデット機能、音声任意レベルミキシングおよび連動スイッチャー選択機能
■FANアラーム通知機能
ほか
■電源：AC90V～AC250V(50Hz・60Hz)
■消費電力：40W(標準構成時の最大)
■質量： 約5.2 kg(標準構成時)
■SIZE：422(W)×44(H)mm×300(D)mm
※突起物含まず
■付属品
EIA 19型ラックマウント金具 1組
国内専用ロック機構付電源ケーブル(3P-3SL)1本
電源3P-2P変換プラグ 1個
スイッチカバー 1個
※ご注意)DVI/HDMI関連の機器・ケーブルは、すべてイメージニクス社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、イメージニクス社製品の動作を保証できない場合があります。
仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
