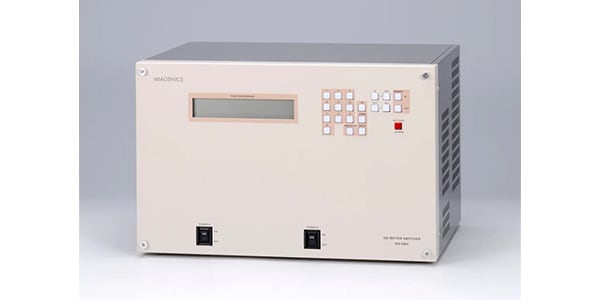

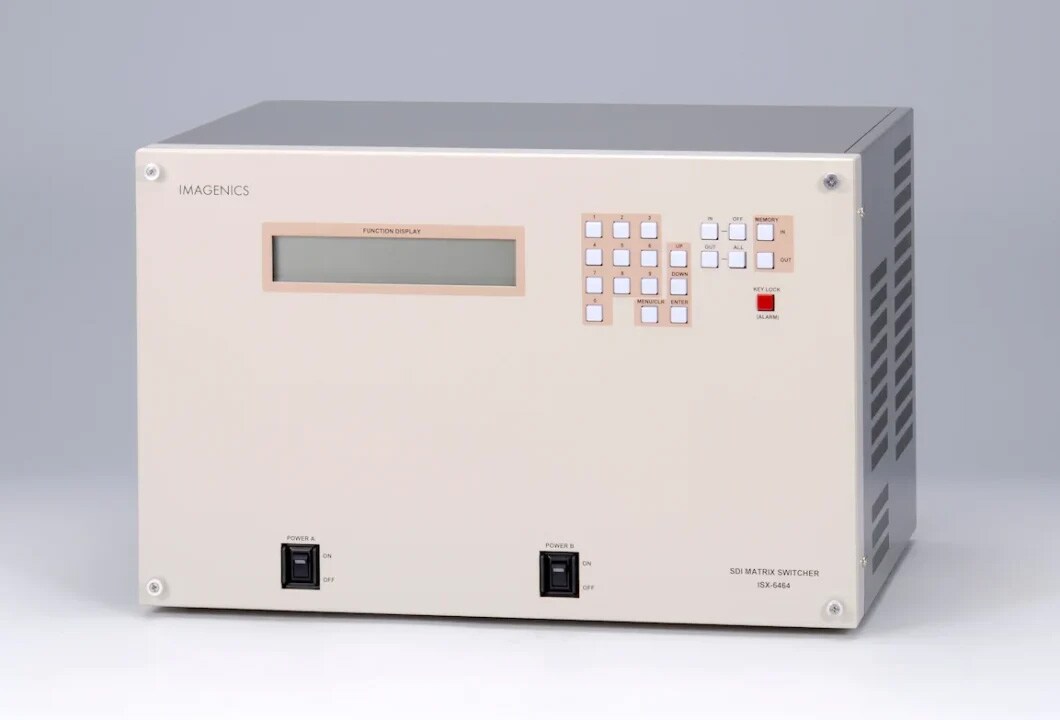

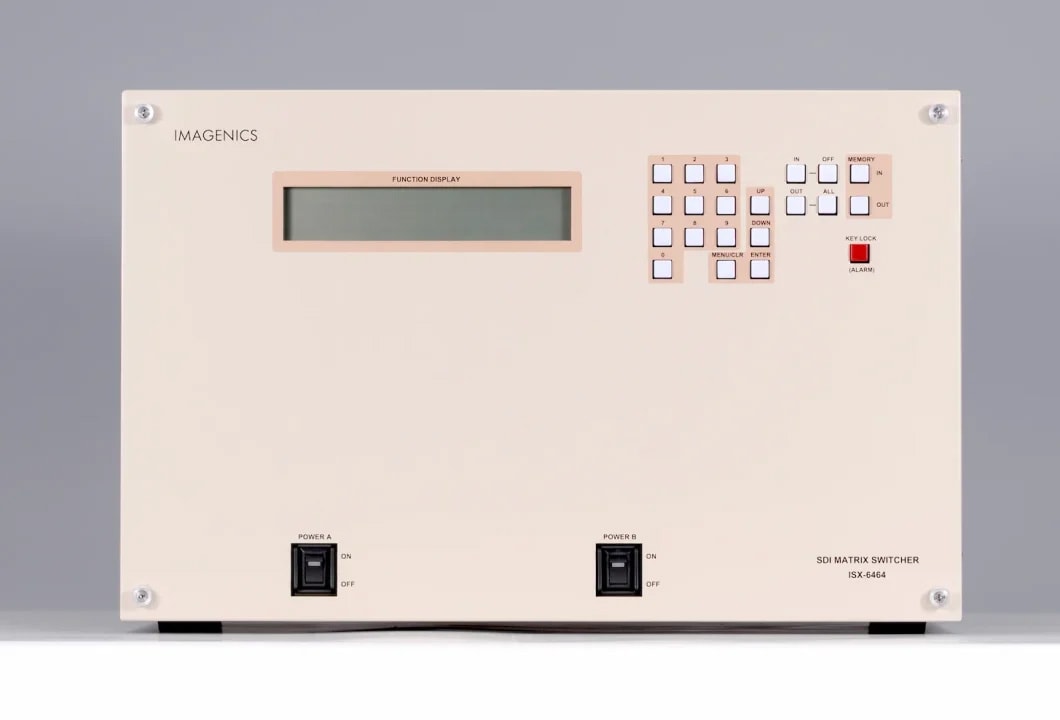

IMAGENICS ( イメージニクス ) / ISX-6464

3G-SDI、HD-SDI、SD-SDI、DVB-ASI などの多規格に対応した最大64 入力64 出力マトリックススイッチャー。電源冗長化、監視機能を備えたモデルです。

■HDシリアルデジタルマトリックススイッチャー
■64入力64出力
■対応規格：
SMPTE424M準拠(3G-SDI)SMPTE292M準拠(HD-SDI)SMPTE259M-C準拠(SD-SDI)DVB-ASI準拠

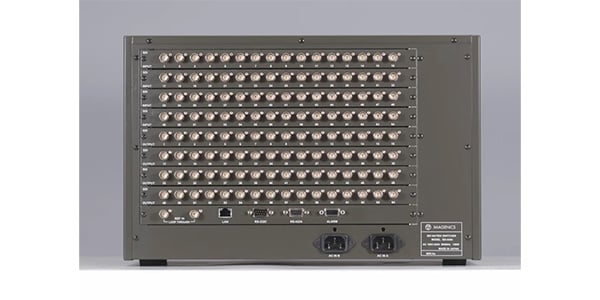

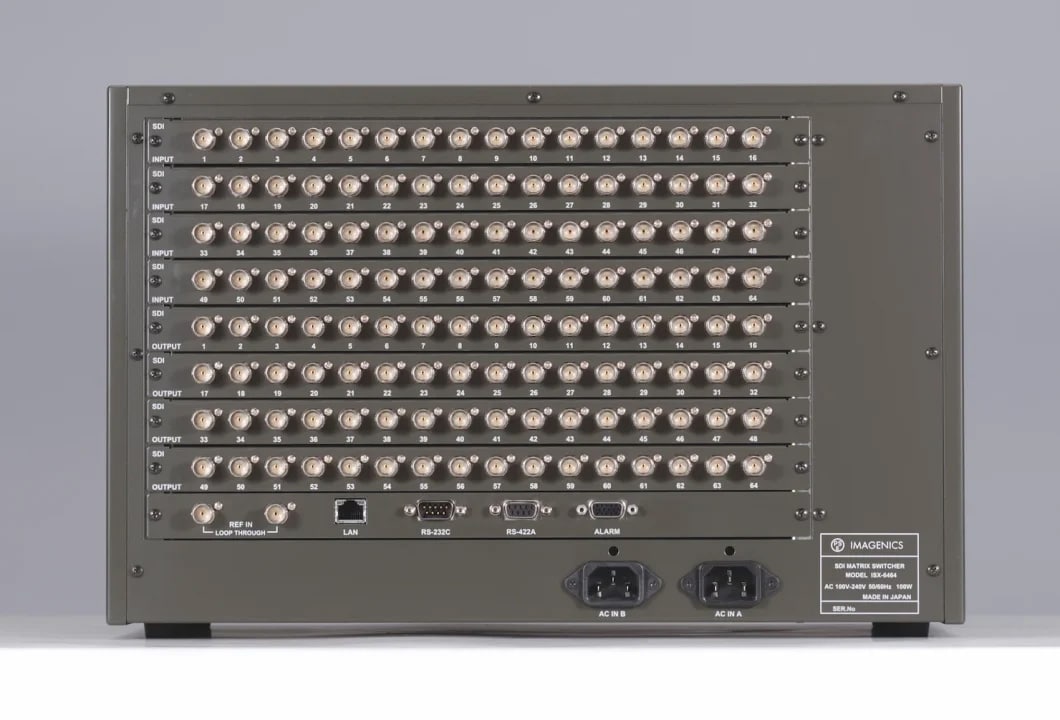

■入力信号：NRZI/NRZ信号0.8V(p-p)75Ω64系統BNC
■出力信号：NRZI/NRZ信号0.8V(p-p)75Ω64系統BNC
■信号補償距離：
3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて70mまで自動補償
HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて100mまで自動補償
SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて200mまで自動補償
■基準同期入力：2値・3値同期信号またはブラックバースト信号0.3V(p-p)～0.6V(p-p)
(3G-SDIはブラックバースト信号のみ対応)
1系統BNCx2ループスルーハイインピーダンス
■外部制御機能：1RS-232C1系統(D-sub9ピンオス)
RS-422A1系統(D-sub9ピンメス)
10Base-T/100Base-TX1系統(RJ-45)
■その他機能：SDI信号のリクロック機能
入力信号の自動判別による出力スルーレート切り替え機能
入力選択情報のバックアップ機能及び64パターンメモリーを搭載
(ブラウザからは入力数分のパターンメモリーに制限されます)
基準同期によるブランキングスイッチ機能(SMPTERP168-2002準拠)
(DVB-ASIはブランキングスイッチ機能の使用はできません)
3G/HD/SDの混在入力が可能(フォーマット変換はできません)

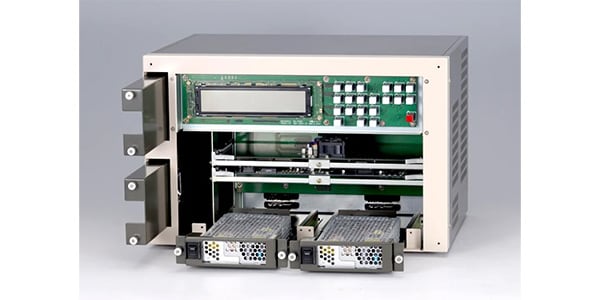

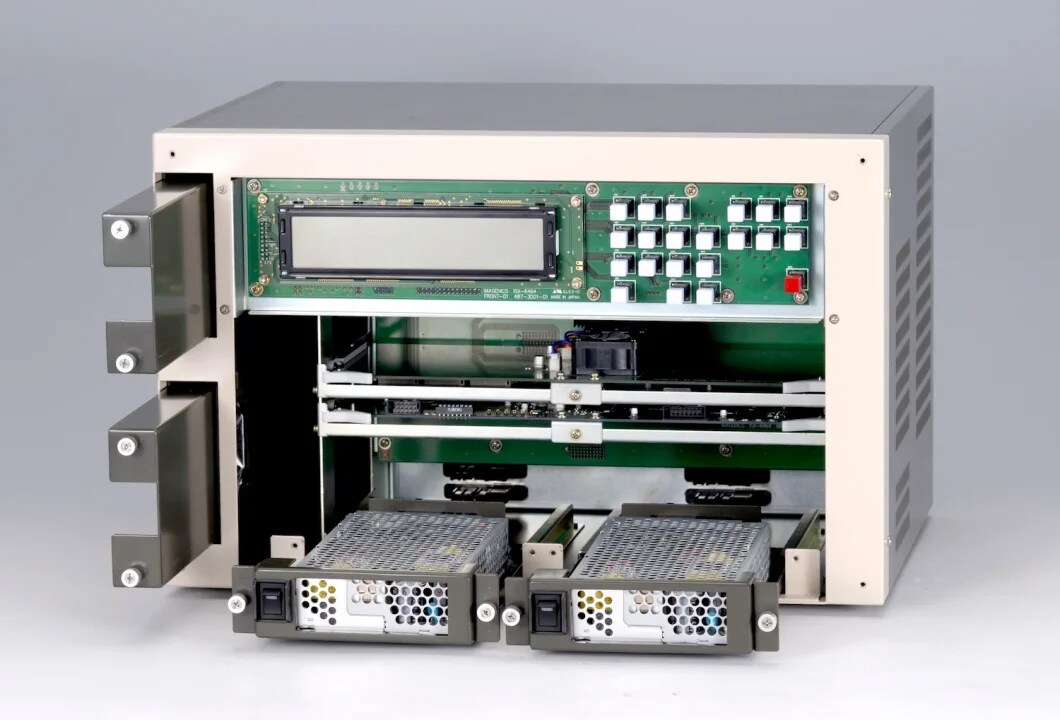

電源の2重化及び前面ホットスワップ可能
冷却ファンの前面ホットスワップ可能
主要基板はラックから外さず交換可能
ハードウェアアラーム出力機能(ミニD-sub15ピンメス勘合ネジ：インチ)
SNMPトラップ送信機能(電源監視、ファン監視、入出力キャリア監視、レファレンス監視)
基板増設によるチャンネル数の拡張が可能(最大64入力64出力)
■電源：AC100V～AC240V50Hz・60Hz
■消費電力：100W(最大)
■質量：約18kg
■動作温湿度範囲：0℃～40℃20%RH～90%RH(結露なきこと)
■保存温湿度範囲：-20℃～70℃20%RH～90%RH(結露なきこと)
■SIZE：422(W)x266(H)x310(D)mm(突起物含まず)
■付属品：
IA19型ラックマウント金具1組(6U)
国内専用ロック機構付電源ケーブル(3P-3SL)2本
電源3P-2P変換プラグ2個
電源スイッチカバー1個
