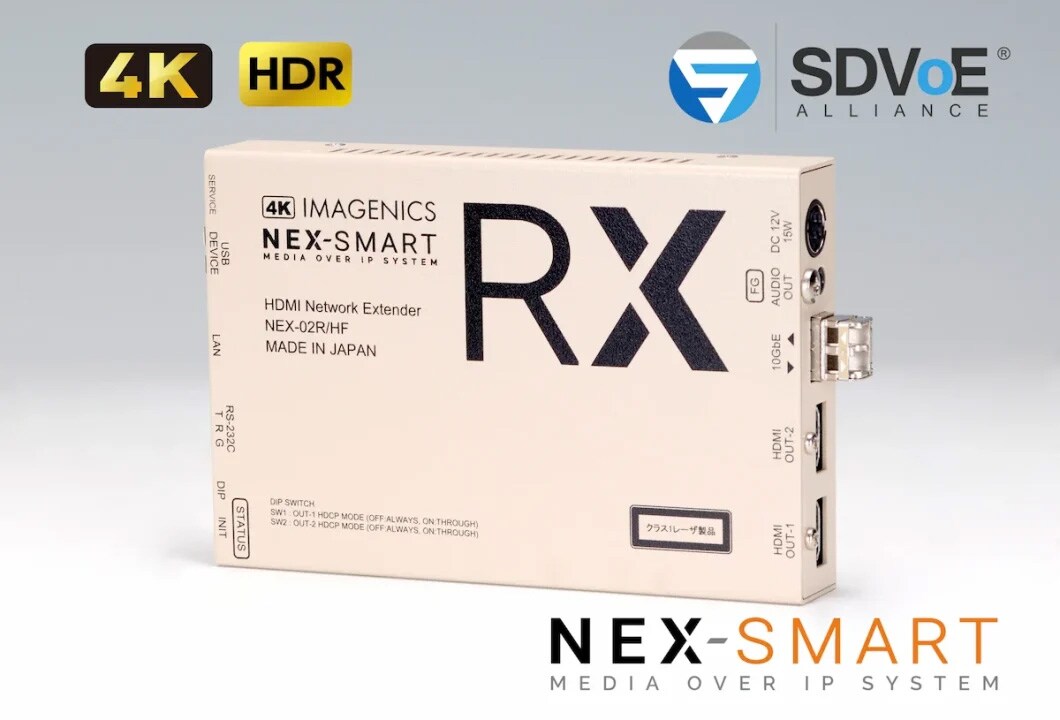

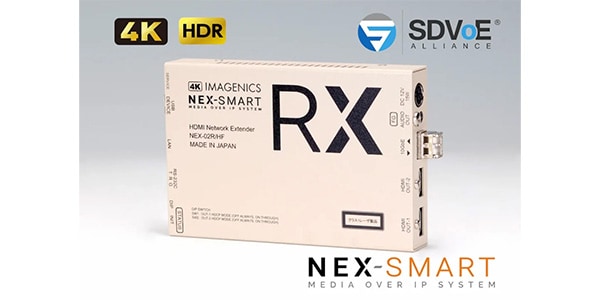

IMAGENICS ( イメージニクス ) / NEX-02R/HF-M

K60/4:4:4 までのHDMI 信号をマルチモードファイバーケーブルで最長300m 伝送することができる受信器です。HDMI　2分配同時出力端子を搭載しています。

■HDMI信号伝送用受信器
■映像入力：
NEX-02R/HF-M(マルチモードモデル)
10GbE信号：10GBASE-SR、デュプレックスLC1系統、
光出力レベル-5dBm～-1dBm、
光入力レベル-11.1dBm～+0.5dBm、
レーザー発振波長850nm、レーザー安全性クラス1
延長用ケーブル：マルチモード光ファイバーケーブル、50μm/125μm
カテゴリOM3、OM2相当、PC研磨
伝送距離：OM3最長300m、OM2最長82m

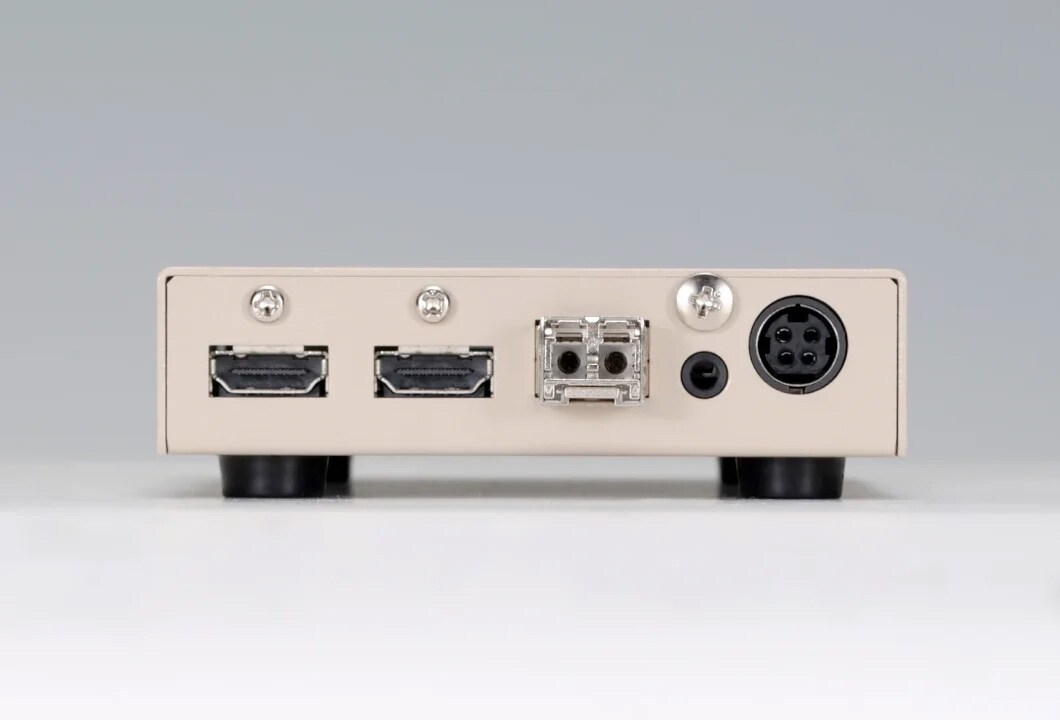

■映像出力
HDMI信号：TMDSシングルリンク、HDCP1.4/2.2対応、HDMITypeA19ピンコネクタ1系統2分配
※ARC、HEC、CEC非対応です。
HDMI出力信号が3840x2160/4:4:4のときモニターなどの接続機器に応じて1920x1080に自動でダウンコンバートします。
HDMI出力信号が4096x2160/4:4:4のときは2048x1080に自動でダウンコンバートします。
対応解像度：D1～D5、VGA～UXGAおよびWUXGA(ReducedBlanking)、4K24、4K30、4K60、
ピクセルクロックレート：25MHz～600MHz、TMDSデータレート：0.75Gbps～18Gbps
HDMIケーブル長：1920x1080p最長10m、3840x2160@30最長5m、3840x2160@60/4:4:4最長2m
音声入力LPCM：32kHz～192kHz・16bit～24bit、最大8チャンネル、デュプレックスLC1系統
音声出力LPCM：32kHz～192kHz・16bit～24bit、最大8チャンネル、
HDMITypeA19ピンコネクタ1系統2分配
アナログ不平衡：245mV(rms)(-10ｄBu、10kΩ以上負荷時)、最大出力レベル：2.1V(rms)(+8.7dBu)、
ローインピーダンス、3.5φミニステレオジャック1系統※アナログ音声出力はLPCMのみ対応。
音声量子化：48kHz、24bit
周波数特性：30Hz～20kHzにおいて?1dB～+1dB
クロストーク：73dB以上(L-R間)
S/N比：75dB以上
歪率：0.025%以下

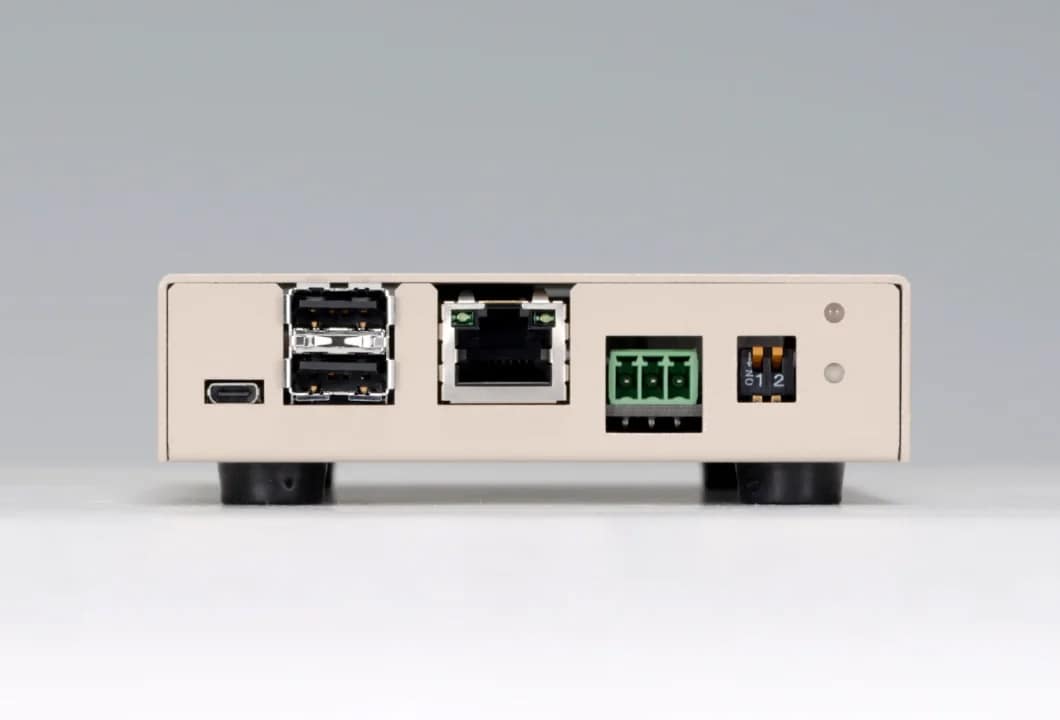

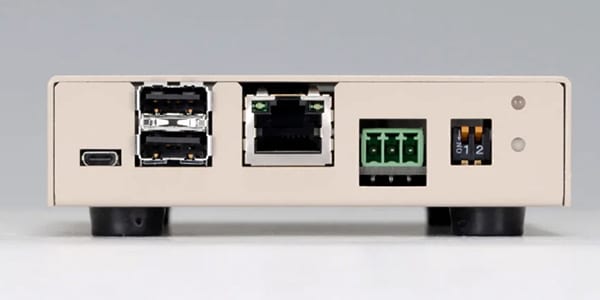

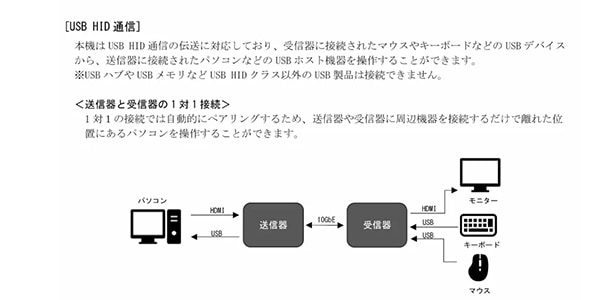

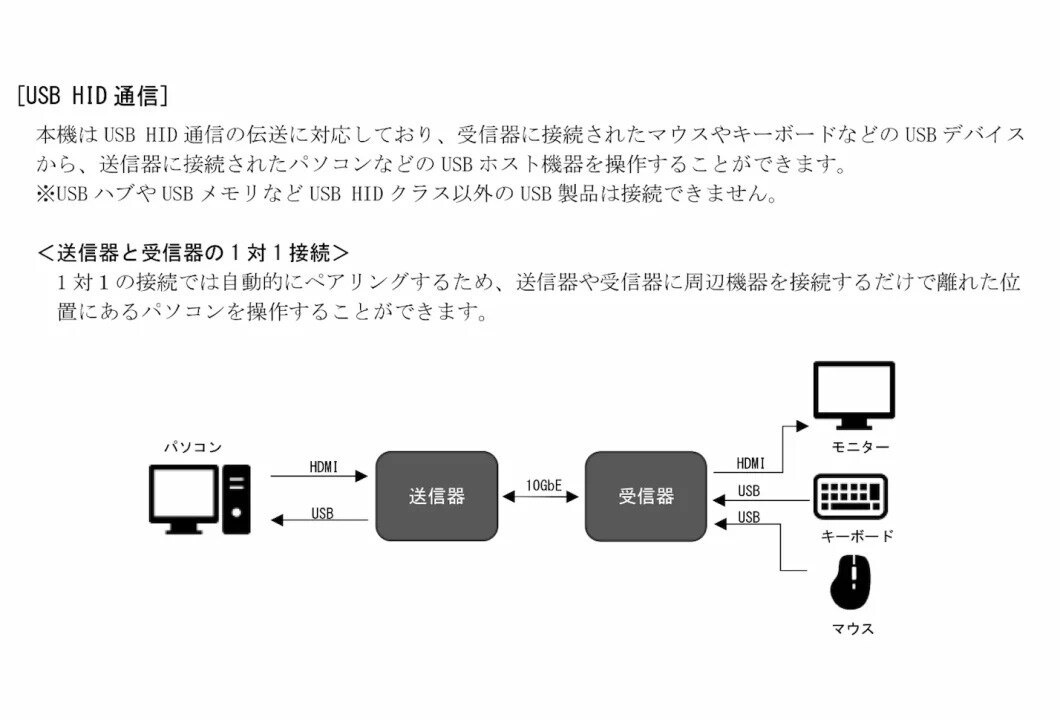

■USB：
HIDクラス相当Type-A2系統
■その他入出力
LAN：1000BASE-T/100BASE-TX/10BASE-T、Auto-Negotiation、Auto-MDI/MDI-X、RJ-451系統
RS-232C：全二重、最大115200bps、3ピンターミナルブロック1系統
■電源/消費電力：
DC12V1.3A15W(最大)(USBHID給電2.5W2系統を含む)
■外形寸法：100(W)x25(H)mmx150(D)mm※突起物含まず
■質量：約510g
■付属品：
ACアダプター1台(12V3A出力)
HDMIコネクタ抜け止め金具(CL-2)2個
結束バンド2本
3ピンターミナルプラグ1個
