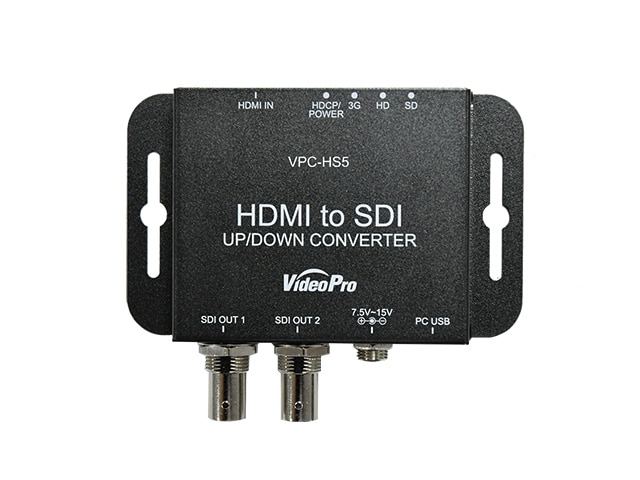

MEDIAEDGE ( メディアエッジ ) / VPC-HS5

アップ・ダウンコンバート/フレームレート変換対応モデルのHDMI to SDIコンバーターです。

■HDMI to SDIコンバーター
■SDI出力対応フォーマット
SD-SDI:720x480i59.94、720x576i50、
HD-SDI:1280x720p59.94/p60/p50
1920x1080i59.94/i60/i50、
1920x1080p23.98/p24/p25/p29.97/p30、
3G-SDILevelA:1920x1080p59.94/p60/p50
3G-SDILevelB-DL:1920x1080p59.94/p60/p50
※3G-SDILevelA、LevelB-DLの選択はBoxCenterにて設定する
※3G-SDILevelB-DS2xSMPTEST292-1(HD-SDI)
dual-streammapping非対応
■HDMI入力対応フォーマット：
SD:720x480i59.94、720x576i50、
720x480p59.94/p60、720x576p50、
HD:1280x720p59.94/p60/p50、
1920x1080i59.94/i60/i50、
1920x1080p23.98/p24/p25/p29.97/p30、
3G:1920x1080p59.94/p60/p50
640x350p85、640x400p85、640x480p59.94/p60/p72/p75/p85
720x400p85、800x600p56/p60/p72/p75/p85
1024x768p60/p70/p75/p85、1152x864p70/p75、
1280x768p75/p85、1280x800p60、1280x960p60/p75/p85
1280x1024p60/p75/p85、1360x768p60、1366x768p60
1400x1050p50/p60/p75、1600x1200p50/p60、1680x1050p60、1920x1200RBp
※RBpはVESACVTのReducedBlankingtimingsです。
■PassThroughモード対応フォーマット：
SD:720x480i59.94、720x576i50、
HD:1280x720p59.94/p60/p50、
1920x1080i59.94/i60/i50、
1920x1080p23.98/p24/p25/p29.97/p30、
3GLevelA:1920x1080p59.94/p60/p50
3GLevelB-DL:1920x1080p59.94/p60/p50
※PassThroughモードではスケーラをバイパスされます
※OSD表示には対応しません
※遅延は最大2ラインです
■HDMI入力：
HDMIVer.1.3a、HDCP非対応、CEC非対応、DeepColor非対応、色空間RGB/
YCbCr444/YCbCr422対応
■SDI出力:
3G-SDILevelADirectimageformatmapping(SMPTE425M)
3G-SDILevelB-DLSMPTEST372DualLinkmapping(SMPTE425M)
HD-SDI(SMPTE292M)
SD-SDI(SMPTE259M)
■オーディオ入力：
HDMIエンベデッド・オーディオ(LPCM、Max.8ch、サンプリング周波数32to
192kHz※48kHzへリサンプル）
■オーディオ出力：
SDIエンベデッド・オーディオ(LPCMMax.8ch、48kHz）
■入出力遅延
スケーラモード：最大2フレーム。
PassThroughモード：最大2ライン
■推奨SDIケーブル：
RG6(5CFB相当)75Ωの場合3G:最大100m/HD:最大170m/SD:最大400m
RG59(3C2V相当)75Ωの場合3G:最大86m/HD:最大120m/SD:最大280m
※RG6:CANAREL-5CFB、RG59:Belden9275にて測定
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

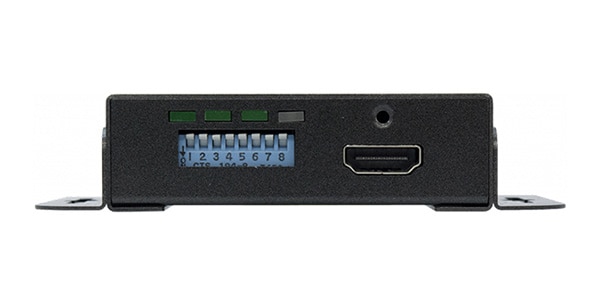

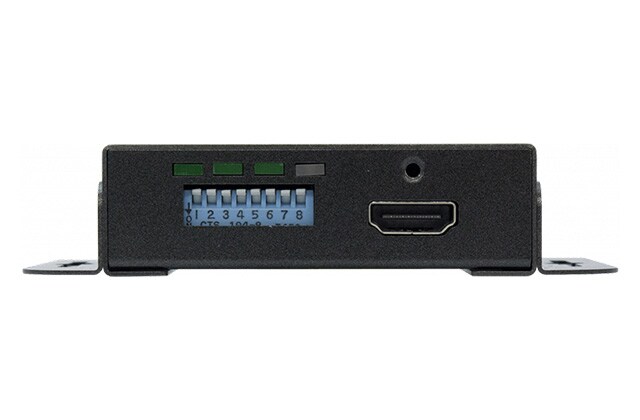

■入力端子：
HDMITYPEAx1

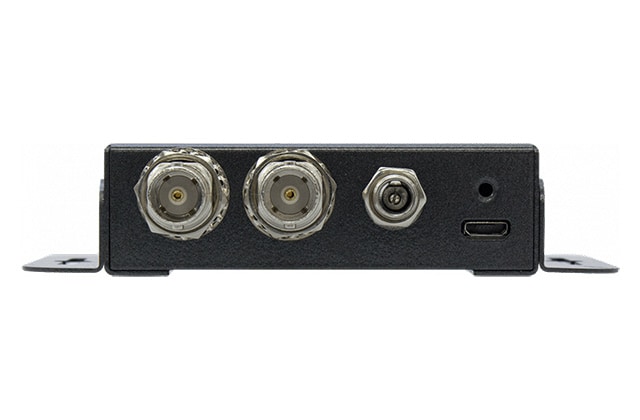

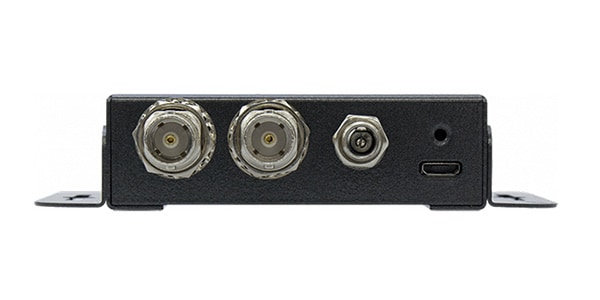

■出力端子：SDI(75ΩBNC)x2
■USBコネクター：USBMicro-Bx1
■DIPスイッチ：
8bit(Control/AudioMute/3GLevel/PassThru/VideoFormat)
■ケース：SECC
■SIZE： 63.6(W）x103.6(D）x22.5(H）mm(ブラケット含む）
■質量192g
■電源(ACアダプタ給電)：
ACアダプタ：AC100～240V/DC12V最大230mA
電源(USB給電)
USBバスパワー+5V最大480mA
■最大消費電力：
3.27W(ACアダプタ含む)
■動作温湿度範囲：
0～50℃、20?80%RH※結露なきこと
■保存温湿度範囲：
-20～60℃、5～90％RH※結露なきこと
■SDI出力対応フォーマット：
SD-SDI:720x480i59.94、720x576i50、
HD-SDI:1280x720p59.94/p60/p50
1920x1080i59.94/i60/i50、
1920x1080p23.98/p24/p25/p29.97/p30、
3G-SDILevelA:1920x1080p59.94/p60/p50
3G-SDILevelB-DL:1920x1080p59.94/p60/p50
※3G-SDILevelA、LevelB-DLの選択はBoxCenterにて設定する
※3G-SDILevelB-DS2xSMPTEST292-1(HD-SDI)
dual-streammapping非対応
■HDMI入力対応フォーマット：
SD:720x480i59.94、720x576i50、
720x480p59.94/p60、720x576p50、
HD:1280x720p59.94/p60/p50、
1920x1080i59.94/i60/i50、
1920x1080p23.98/p24/p25/p29.97/p30、
3G:1920x1080p59.94/p60/p50
640x350p85、640x400p85、640x480p59.94/p60/p72/p75/p85
720x400p85、800x600p56/p60/p72/p75/p85
1024x768p60/p70/p75/p85、1152x864p70/p75、
1280x768p75/p85、1280x800p60、1280x960p60/p75/p85
1280x1024p60/p75/p85、1360x768p60、1366x768p60
1400x1050p50/p60/p75、1600x1200p50/p60、1680x1050p60、1920x1200RBp
※RBpはVESACVTのReducedBlankingtimingsです。
■PassThroughモード対応フォーマット：
SD:720x480i59.94、720x576i50、
HD:1280x720p59.94/p60/p50、
1920x1080i59.94/i60/i50、
1920x1080p23.98/p24/p25/p29.97/p30、
3GLevelA:1920x1080p59.94/p60/p50
3GLevelB-DL:1920x1080p59.94/p60/p50
※PassThroughモードではスケーラをバイパスされます
※OSD表示には対応しません
※遅延は最大2ラインです
■HDMI入力：
HDMIVer.1.3a、HDCP非対応、CEC非対応、DeepColor非対応、色空間RGB/
YCbCr444/YCbCr422対応
■SDI出力：
3G-SDILevelADirectimageformatmapping(SMPTE425M)
3G-SDILevelB-DLSMPTEST372DualLinkmapping(SMPTE425M)
HD-SDI(SMPTE292M)
SD-SDI(SMPTE259M)
■オーディオ入力：
HDMIエンベデッド・オーディオ(LPCM、Max.8ch、サンプリング周波数32to
192kHz※48kHzへリサンプル）
■オーディオ出力：
SDIエンベデッド・オーディオ(LPCMMax.8ch、48kHz）
■入出力遅延：
スケーラモード：最大2フレーム。
PassThroughモード：最大2ライン
■推奨SDIケーブル：
RG6(5CFB相当)75Ωの場合3G:最大100m/HD:最大170m/SD:最大400m
RG59(3C2V相当)75Ωの場合3G:最大86m/HD:最大120m/SD:最大280m
※RG6:CANAREL-5CFB、RG59:Belden9275にて測定
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。
■入力端子：HDMITYPEAx1
■出力端子：SDI(75ΩBNC)x2
■USBコネクター：USBMicro-Bx1
■DIPスイッチ：
8bit(Control/AudioMute/3GLevel/PassThru/VideoFormat)
■ケース：SECC
■SIZE：
63.6(W）x103.6(D）x22.5(H）mm(ブラケット含む）
■質量：192g
■電源(ACアダプタ給電)：
ACアダプタ：AC100～240V/DC12V最大230mA
■電源(USB給電)：USBバスパワー+5V最大480mA
■最大消費電力：3.27W(ACアダプタ含む)
■動作温湿度範囲：
0～50℃、20?80%RH※結露なきこと
■保存温湿度範囲：
-20～60℃、5～90％RH※結露なきこと
