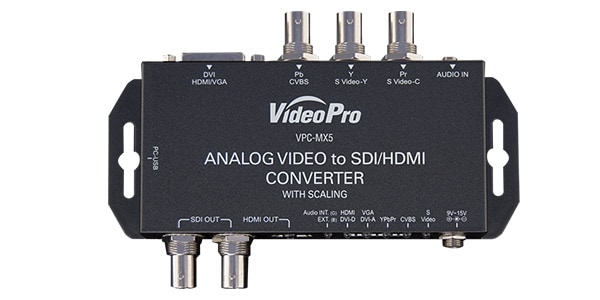

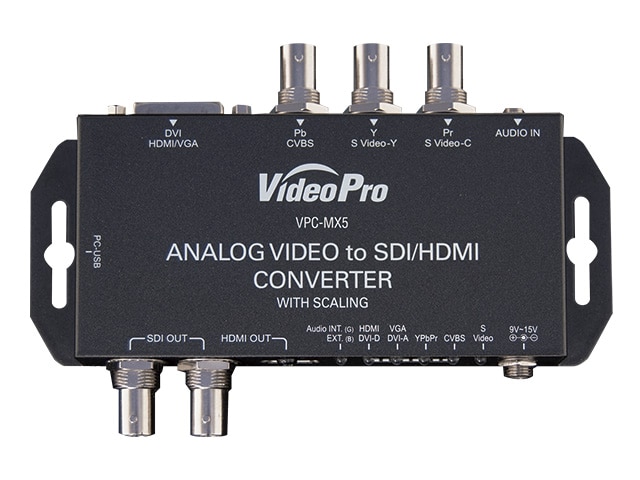

MEDIAEDGE ( メディアエッジ ) / VPC-MX5

アップ・ダウンコンバート/フレームレート変換対応のANALOG to HDMI/SDI コンバーターです。

■ANALOG to HDMI/SDI コンバーター
■SDIフォーマット：
SD-SDI(SMPTE259M)
HD-SDI(SMPTE292M)
3G-SDI(SMPTE424M/SMPTE425M)LevelAのみ
■オーディオ入力：
HDMIエンベデッド・オーディオ(最大8ch対応)
不平衡アナログ・オーディオ入力(ステレオミニジャック、2ch対応)
■サンプルレート：
自動的に48KHzにリサンプル
■推奨SDIケーブル：
RG6/RG59(75Ω)
■ケーブル長(最大/参考)：
3G：100mofRG6/86mofRG59
HD：170mofRG6/120mofRG59
SD：400mofRG6/280mofRG59
※1RG6：CANAREL-5CFB/RG59：Belden9275にて測定
※2最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。
■入力端子：
HDMI/DVI/VGA/YPbPr/CVBS/S-Video
StereoAudioLinein
※コピープロテクトされた信号(マクロビジョン等)は入力できません。
※VGA(DVI-A)入力はSeparateSync(信号線５本)、Sync-on-Green(信号線３本)に対応し自動で識別します。Compositesync(信号線４本)には対応していません。

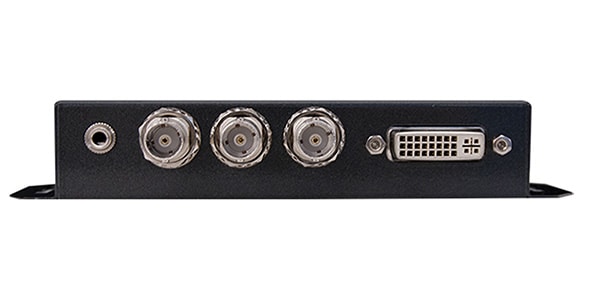

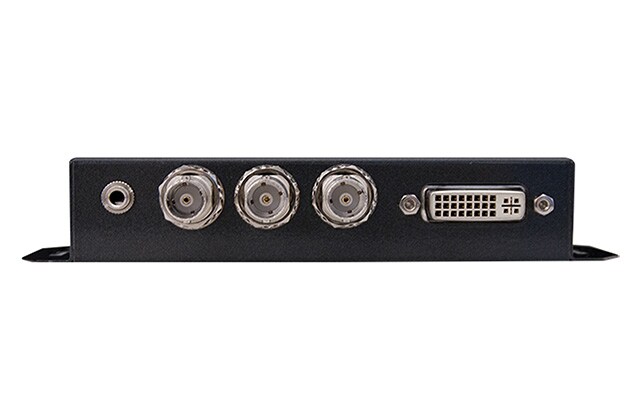

■入力コネクター形状：
BNC(SDI)x1
DVI-I(DVI-D＋DVI-A)x1
BNC(YPbProrS-Video＋CVBS)x3
PhoneJackx1
■出力端子：
SDIx2＋1xHDMI(thesametime)
■出力コネクター形状：
BNC(SDI)x2
HDMIx1
■BNCコネクター：
3G75Ωinter-lockedsocket
■ディップスイッチ：
OutputFormat/AudioSource/InputSource
■ケース：SECC
■消費電力：7.4W
■動作温湿度範囲：
0～50℃、20?80%RH※結露なきこと
■保存温湿度範囲：
-20～60℃、5～90％RH※結露なきこと
■SDI/HDMI出力解像度：
720x480i60、59.94/720x576i50/
1280x720p60、p59.94、p50/
1920x1080i60、i59.94、i50、p60、p59.94、p50、p30、
p29.97、p25、p24、p23.98
■入力解像度：
720x480i60、p60/720x576i50、p50/
1280x720p60、p50/
1920x1080i60、i50、p24、p25、p30、p60、p50/
640x350p85/640x400p85/720x400p85/
640x480p60、p72、p75、p85/
800x600p56、p60、p72、p75、p85/
848x480p60/
1024x768p50、p59、p60、p70、p75、p85/
1152x864p70、75/1280x768pRB、p60、p75、p85/
1280x800p60、p75、p85/1280x960p60、p75、p85/
1280x1024p60、p75、p85/1360x768p60/
1366x768p50、p60/1400x1050p50、p59、p60、p75/
1440x900p60、p75、p85/
1600x1200p50、p59、p60、pRB/
1680x1050pRB、p60/1920x1200pRB/
2048x1052p60/2048x1080p50、p59、p60
■SIZE：
153(W)x63.6(D)x26(H)mm※突起物は含まず
■電源：
付属ACアダプター：AC100～240V/DC12V430mA
