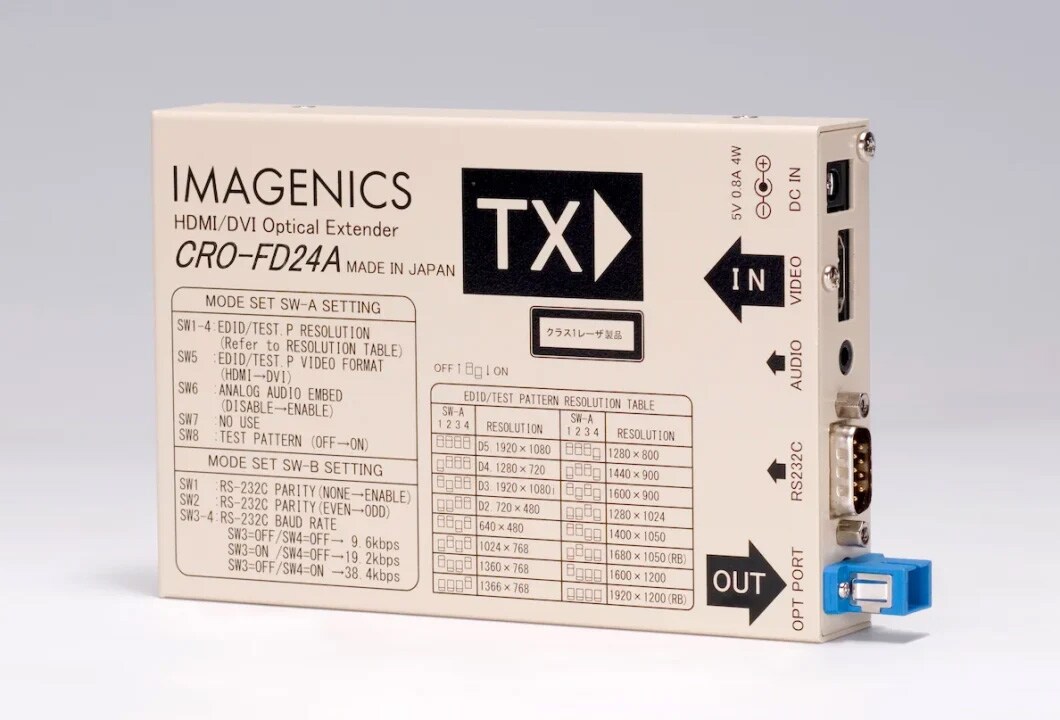

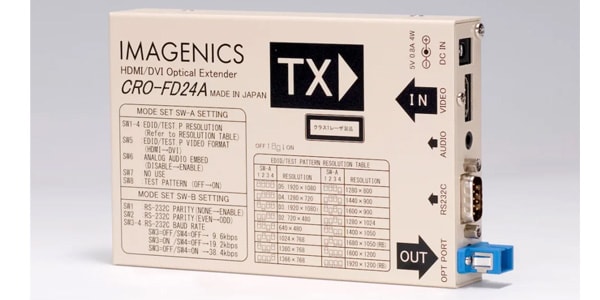

IMAGENICS ( イメージニクス ) / CRO-FD24ATX

シングル・マルチファイバー伝送に両対応したHDMI光変換・送信器です。受信器のCRO-FD24ARXとペアで使用することによりHDMI(DVI)信号をシングルモード光ファイバで最長10km、マルチモード光ファイバで最長1km を伝送できます

■HDMI/DVI光延長器(シングル/マルチ)送信機
■映像入力部：HDMI-Aコネクタ1系統
TMDS信号(デジタルRGB,YPbPr)HDMI-Aコネクタ1系統
シングルリンクTMDS信号(24bitフルカラー信号)1系統
ピクセルクロック25MHz～165MHz(VGA@60～UXGA@60
およびWUXGA@60(RB))に対応(HDCP対応、DVI信号入力可能)
■音声入力部：
ステレオミニジャックφ3.5
不平衡アナログ音声2チャンネル1系統
■入力インピーダンス：約30Kω
■音声周波数特性：20Hz～20kHzにて、-1dB～+1dB
■音声SN比：82dB以上(1kHzのA特性フィルター通過にて)
■音声歪率：0.05%以下
■音声サンプリング周波数：24bit48kHzリニアPCM方式
■最大音声入力レベル：+10dBu(HDMIエンベデッド音声出力0dBFs時)
■光出力部
光出力レベル：-9dBm～-5dBm(平均パワー)
レーザ発振波長：1.3μm
レーザ安全性：クラス1(JISC6802,IEC825-1)
■適合光ファイバ、コネクタ仕様：
ファイバ種別：シングルモードファイバ
カテゴリー、コア径、クラッド：OS1相当時9.5μm/125μm
心数：1
研磨：PC研磨、SPC研磨、AdPC研磨、UPC研磨
コネクタ：SCコネクタ
ファイバ種別：GIマルチモードファイバ
カテゴリー、コア径、クラッド：OM3、OM2相当時50μm/125μm、OM1相当時62.5μm/125μm(寸法は参考値)
心数：1
研磨：PC研磨、
コネクタ：SCコネクタ
■RS-232C：
D-Sub9ピンオス1系統
ボーレートは9.6kbps、19.2kbps、38.4kbpsから選択
※本機は送信器から受信器への片方向送信のみ可能です
■内蔵機能：
プラグアンドプレイ機能(エミュレート用EDID内蔵)
テストパターン出力
アナログ音声のエンベデッド音声化機能、
オンスクリーンによる動作状態のインフォメーション表示機能
■伝送距離：
シングルモードファイバ使用時最大約10km
マルチモードファイバ使用時最大約1km
※保証値ではありません。光伝送路の諸特性により伝送可能距離は変わりますのでご了承下さい
■電源：DC5V0.8A
■消費電力：4W(最大)
■質量：約500g
■SIZE：100(W)x25(H)x150(D)mm※突起物を含まず
■付属品：
AC100V27VA50Hz・60Hz国内専用ACアダプタ1台(5V2.3A出力)
HDMIコネクタ抜け止め金具(CL-1)
光減衰器1個
